Toshiba無需電流感測電阻的50 V ／ 3.0 A步進馬達驅動器
產品新聞2024年11月

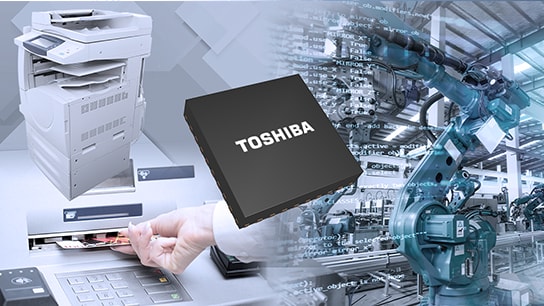

東芝電子元件及儲存裝置株式會社（簡稱「東芝」 ）推出了步進馬達驅動器IC系列產品線的新產品「TB67S559FTG」 。此系列產品可為辦公室自動化設備和工業設備（機器人、金融設備等）提供定電流控制。這款新型驅動器無需電流感測電阻，即可實現恆定電流馬達控制。這款新產品與TB67S539FTG的接腳/功能對應相同，且額定電壓／電流值提升。
TB67S559FTG採用東芝最新推出的[1] DMOSFET元件，可實現50 V的馬達輸出額定電壓和3.0 A [2]馬達輸出額定電流。
輸出電晶體漏極與源極之間的導通電阻（高邊＋低邊）低至0.4 Ω （典型值），有助於降低發熱。 （東芝現有產品TB67S539FTG的導通電阻（典型值）為0.8 Ω ）
與TB67S539FTG類似，該產品採用內建電流檢測可實現恆流馬達控制，因此無需外部電流感測電阻。
用於馬達控制的H橋電路採用Nch / Nch結構[3] ，並內建電荷泵電路，以達到輸出級控制。對於Nch / Nch結構，通常需要為電荷泵提供外部電容器；這款新產品已整合電荷泵的外部電容器，因此無需使用外部元件。這有助於減少外部元件數量，節省貼片面積所佔用的空間。
與TB67S539FTG一樣，本產品仍採用P-VQFN32-0505-0.5小型封裝。另外， TB67S559FTG與TB67S539FTG的接腳/功能相容；因此，在對低發熱量和更高額定值有要求的應用場合中，可採用TB67S559FTG輕鬆代替TB67S539FTG ，而無需更換電路板。
同時，這款新產品也支援8.2 V至44 V的馬達驅動電源，適用於採用12 V 、 36 V和24 V驅動電壓的各種應用。
註：
[ 1]截至2024年11月6日
[2]實際馬達驅動電流取決於使用環境以及環境溫度和供電電壓等因素。
[3]在輸出級結構中，高邊和低邊均採用N- ch MOSFET （儘管在通常情況下高邊會採用P- ch MOSFET ，低邊採用N- ch MOSFET ）。
應用
- 辦公室自動化設備、工業設備（機器人、金融設備等）、POS機、自動販賣機、攝影機、洗衣機、縫紉機、投影機、水龍頭設備
特點
- 在對低發熱度和更高額定值有要求的應用場合中，可採用TB67S559FTG輕鬆取代TB67S539FTG，而無需更換電路板。
- 小型封裝（V-QFN32-0505-0.5）
- 輸出電晶體漏極與源極之間的導通電阻（高邊＋低邊）很低，發熱量降低：Ron＝0.4 Ω（典型值）
- 無需電流感應電阻
- 無需為內部電荷泵電路提供外部電容器
- 休眠模式下的低功耗：I M1 ＝1 μA （最大值）（休眠模式）
主要規格
(除非另有規定， Ta=25°C, VM=24V)
裝置型號 |
TB67S539FTG[4] |
|||
|---|---|---|---|---|
支援的電機 |
2相雙極型步進電機 |
|||
絕對最大額定值 |
馬達輸出電壓 VOUT (V) |
50 |
40 |
|
馬達輸出電流 IOUT (A) |
3.0 |
2.0 |
||
工作電壓範圍 |
馬達電源 VM (V) |
Ta=-20 至 85°C |
8.2 至 44 |
4.5 至 33 |
輸出電晶體漏極與源極之間的導通電阻 （高邊＋低邊） RON(D-S) 典型值 (Ω) |
VM=24V, Tj=25°C, IOUT=2.0A |
0.4 |
0.8 |
|
功耗 IM1 最大值 (μA) |
休眠模式 |
1 |
1 |
|
介面 |
時鐘 |
|||
步進模式 |
全步~1/32微步模式 |
|||
電流檢測方法 |
無需外部感測電阻 |
|||
電荷泵的電容器 |
不需要 |
|||
轉矩設定功能 |
無需外部元件即可切換設定電流 (100%/75%/50%/25%) |
|||
衰減設定功能 |
可切換（混合/緩慢/快速/ ADMD [5] ） |
|||
安全功能 |
過電流檢測、 熱關斷、 低電壓鎖定（ UVLO ） |
|||
封裝 |
名稱 |
P-VQFN32-0505-0.50 |
||
尺寸典型值 (mm) |
5.0×5.0 |
|||
註：
[4]傳統產品
[5]高級動態混合衰減的縮寫，這是東芝專門用於快速改善波形品質的原創技術。
