Toshiba推出適用於消費性設備及工業設備的50 V/5 A直流有刷馬達驅動晶片
產品新聞2025年1月
近年來，空調系統、休閒按摩椅和金融服務機等消費性與工業設備對高輸出、高扭力馬達的需求日益增加。設備中控制這些馬達的驅動電路需要大電流驅動和高功能性。

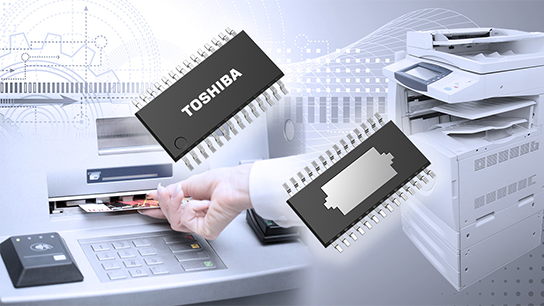

東芝電子元件及儲存裝置株式會社（簡稱「東芝」）現已推出TB67H482FNG直流有刷馬達驅動晶片，其馬達輸出額定絕對最大電壓為50 V，馬達輸出額定絕對最大電流為5 A [1] 。
TB67H482FNG的輸出電晶體的導通電阻（高邊+低邊）低至0.2 Ω（典型值），可減少馬達驅動電路的發熱。休眠模式的耗電量已達到業界領先水平，低至1 μA （最大值） [ 2] 。
新產品內建電源穩壓器，只需馬達供電電壓即可由單一電源驅動無須提供其他電壓。此外，輸入介面為相位（PHASE）輸入類型，透過將訊號設為高/低模式（High／Low），可輕鬆控制馬達的正轉和反轉。
馬達供電電壓範圍支援8.2 V至44 V，適用於常見的12 V、24 V和36 V馬達應用，以及多種電壓的廣泛馬達應用。
封裝採用業界廣泛使用的HTSSOP28，方便在電路板上佈線。此外透過將充放升壓電路(Charge pump)的外部電容器整合到馬達驅動電路中，可減少外部元件數量，從而提高電路板佈線佈局的靈活性。
註：
[ 1]實際馬達驅動電流取決於使用環境以及環境溫度和供電電壓等因素。
[2]截止2024年12月的東芝調查
應用
- 消費性設備（空調系統、按摩椅等）
- 工業設備（印表機、多功能印表機、掃描器、金融服務機等）
特點
- 高絕對最大額定值：馬達輸出額定電壓為50 V，馬達輸出額定電流為5 A。
- 休眠模式下的耗電量：I M1 ＝1 μA （最大）
- 無需外掛電壓升壓電路的電容器
- HTSSOP28小型封裝：6.4 mm×9.7 mm（典型值）
主要規格
（在T a ＝25 °C，V M ＝24 V條件下，除非另有規定）
| 裝置型號 | TB67H482FNG | ||
|---|---|---|---|
| 支援的電機類型 | 直流有刷電機 | ||
| 絕對最大額定值 | 馬達輸出電壓 VOUT (V) | 50 | |
| 馬達輸出電流 IOUT (A) | 5.0 | ||
| 工作電壓範圍 | 馬達供電電壓 VM (V) |
8.2 至 44 | |
| 工作溫度 Topr (°C) |
-40 至 85 | ||
（高邊＋低邊） RON(D-S) (Ω) |
IOUT=2.0A Tj=25°C |
典型值 | 0.2 |
| 耗電量 IM1 (μA) |
Output: Open Sleep mode |
最大值 | 1 |
| 輸入介面 | 相（PHASE）輸入類型 | ||
| 電流檢測方法 | 外部電阻 | ||
| 充放升壓電容器 | 不需要 | ||
| 轉矩設定功能 | 5位元（32檔）電流設定可調 | ||
| 衰減設定功能 | 可切換（慢衰減／快衰減） | ||
| 錯誤偵測 | 過電流偵測、熱關斷、低電壓鎖定（UVLO） | ||
| 封裝 | 名稱 | P-HTSSOP28-0510-0.65-001 | |
| 尺寸 (mm) | 典型值 | 6.4×9.7 | |
*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文件中所載資訊，包括產品價格及產品規格、服務內容及聯絡方式，僅於公告當日有效，如有更改，恕不另行通知。
