機器の信頼性向上に貢献する電源ラインのサージ保護用ツェナーダイオード
製品情報 2024-12

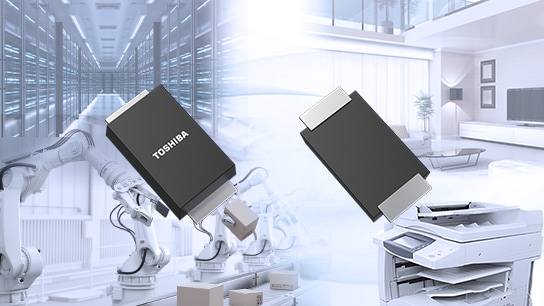

当社は、開閉サージや直流に近い過電圧パルスから半導体デバイスや機器の電源ラインを保護するツェナーダイオード「CMZxxAシリーズ」15品種を製品化しました。
新製品は、生産終了予定製品CMZxxシリーズの後継製品です。CMZxxシリーズと比べてツェナー電圧の規格幅を標準値±10%から±5%へ、逆電流の最大値を10μAから0.5μAへ改善しました。これらにより、機器の設計の簡易化と、低消費電力化に貢献します。また、CMZxxシリーズと同一パッケージの採用により置き換えも容易です。
主要な電源ラインに対応した、標準ツェナー電圧12～51Vの範囲で15種類をラインアップしており、さまざまな電圧値に対応できます。
新製品は、電源ラインのサージ保護に使用することにより、機器の信頼性向上に貢献します。
応用機器
- 民生用機器 (家庭用電化製品、電源など)
- 産業用機器 (OA機器、電源など)
新製品の主な特長
- 開閉サージや直流に近い過電圧パルスからのサージ保護が可能
- 主要な電源ラインに対応したツェナー電圧: VZ (typ.)=12V～51V
- 高精度なツェナー電圧の規格幅: 標準値±5%
- 低い逆電流: IR (max)=0.5μA
新製品の主な仕様
品番 |
パッケージ |
ツェナー電圧 VZ (V) |
動作抵抗 rd (Ω) |
逆電流 IR (μA) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
名称 |
サイズ Typ. (mm) |
Min |
Typ. |
Max |
測定電流 IZ (mA) |
Max |
測定電流 IZ (mA) |
Max |
測定電圧 VR (V) |
|
M-FLAT |
2.4×4.7×0.98 |
11.40 |
12.00 |
12.60 |
10 |
20 |
10 |
0.5 |
8.0 |
|
12.35 |
13.00 |
13.65 |
10 |
20 |
10 |
0.5 |
9.0 |
|||
14.25 |
15.00 |
15.75 |
10 |
20 |
10 |
0.5 |
10.0 |
|||
15.20 |
16.00 |
16.80 |
10 |
20 |
10 |
0.5 |
11.0 |
|||
17.10 |
18.00 |
18.90 |
10 |
20 |
10 |
0.5 |
13.0 |
|||
19.00 |
20.00 |
21.00 |
10 |
20 |
10 |
0.5 |
14.0 |
|||
22.80 |
24.00 |
25.20 |
10 |
20 |
10 |
0.5 |
17.0 |
|||
25.65 |
27.00 |
28.35 |
10 |
20 |
10 |
0.5 |
19.0 |
|||
28.50 |
30.00 |
31.50 |
10 |
20 |
10 |
0.5 |
21.0 |
|||
31.35 |
33.00 |
34.65 |
10 |
20 |
10 |
0.5 |
26.4 |
|||
34.20 |
36.00 |
37.80 |
9 |
20 |
9 |
0.5 |
28.8 |
|||
37.05 |
39.00 |
40.95 |
8 |
30 |
8 |
0.5 |
31.2 |
|||
40.85 |
43.00 |
45.15 |
7 |
30 |
7 |
0.5 |
34.4 |
|||
44.65 |
47.00 |
49.35 |
6 |
50 |
6 |
0.5 |
37.6 |
|||
48.45 |
51.00 |
53.55 |
6 |
50 |
6 |
0.5 |
40.8 |
|||
