Switched Mode Power Supply Library

INPUT

Supply Type
Vin[V]

OUTPUT

Power[W]
Vout[V]

TOPOLOGY

CONTROLLER

total designs （-designs）

Performance Topology Overview Efficiency Curve Date

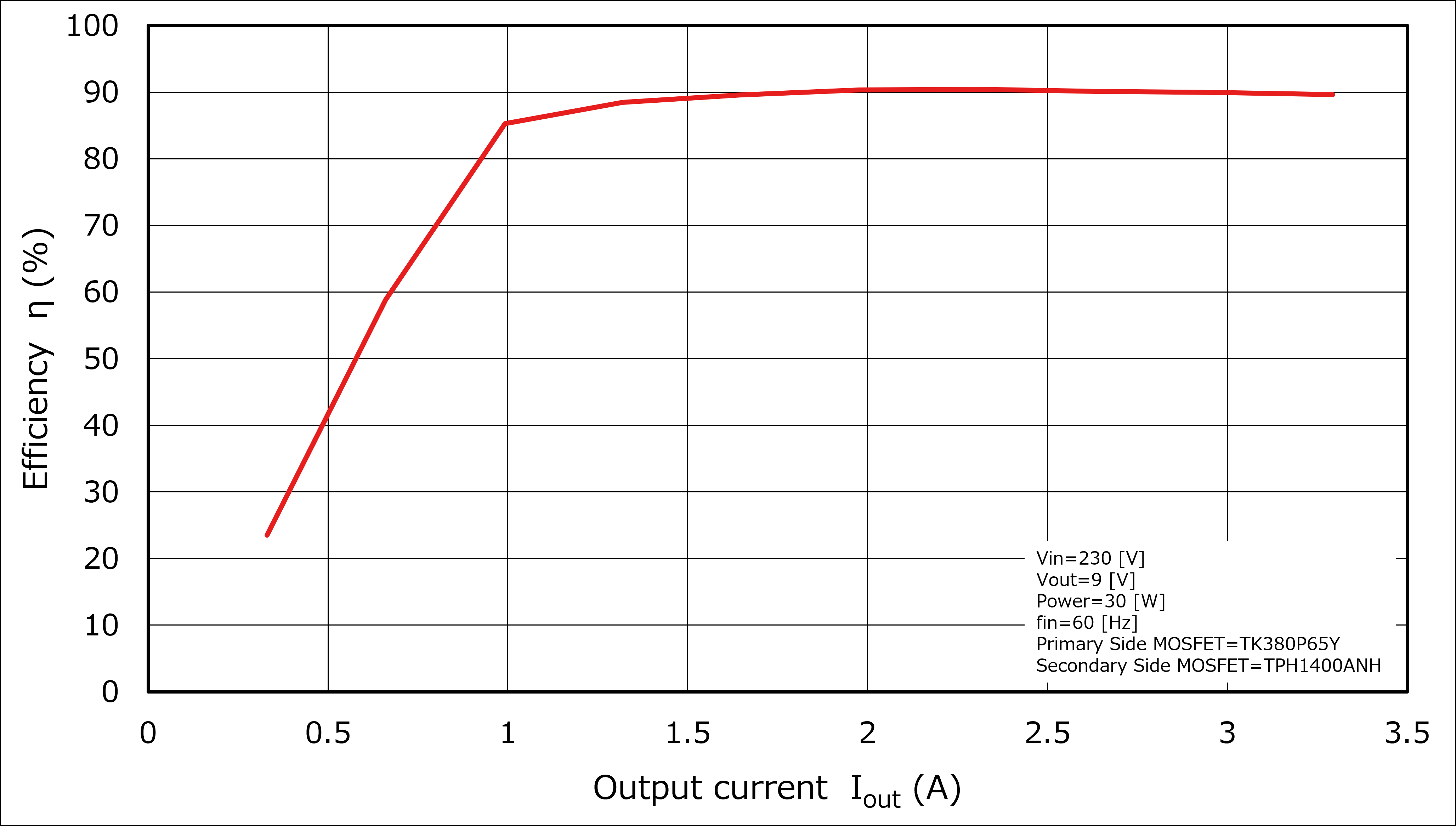

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 9[V]
  • Power : 30[W]
  • Efficiency : 90.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
90.4
Efficiency Curve
 02/2025

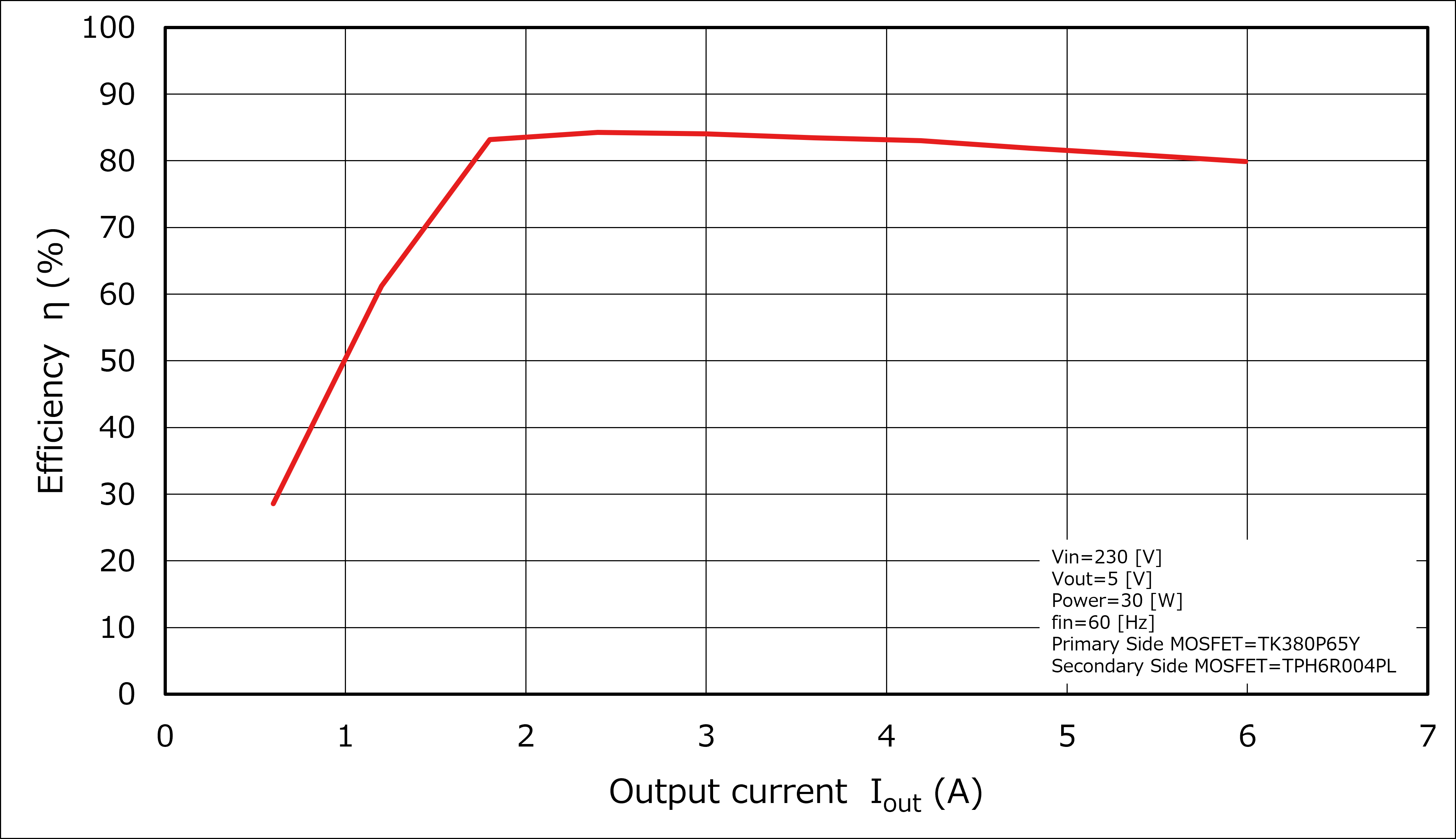

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 30[W]
  • Efficiency : 84.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
84.3
Efficiency Curve
 02/2025

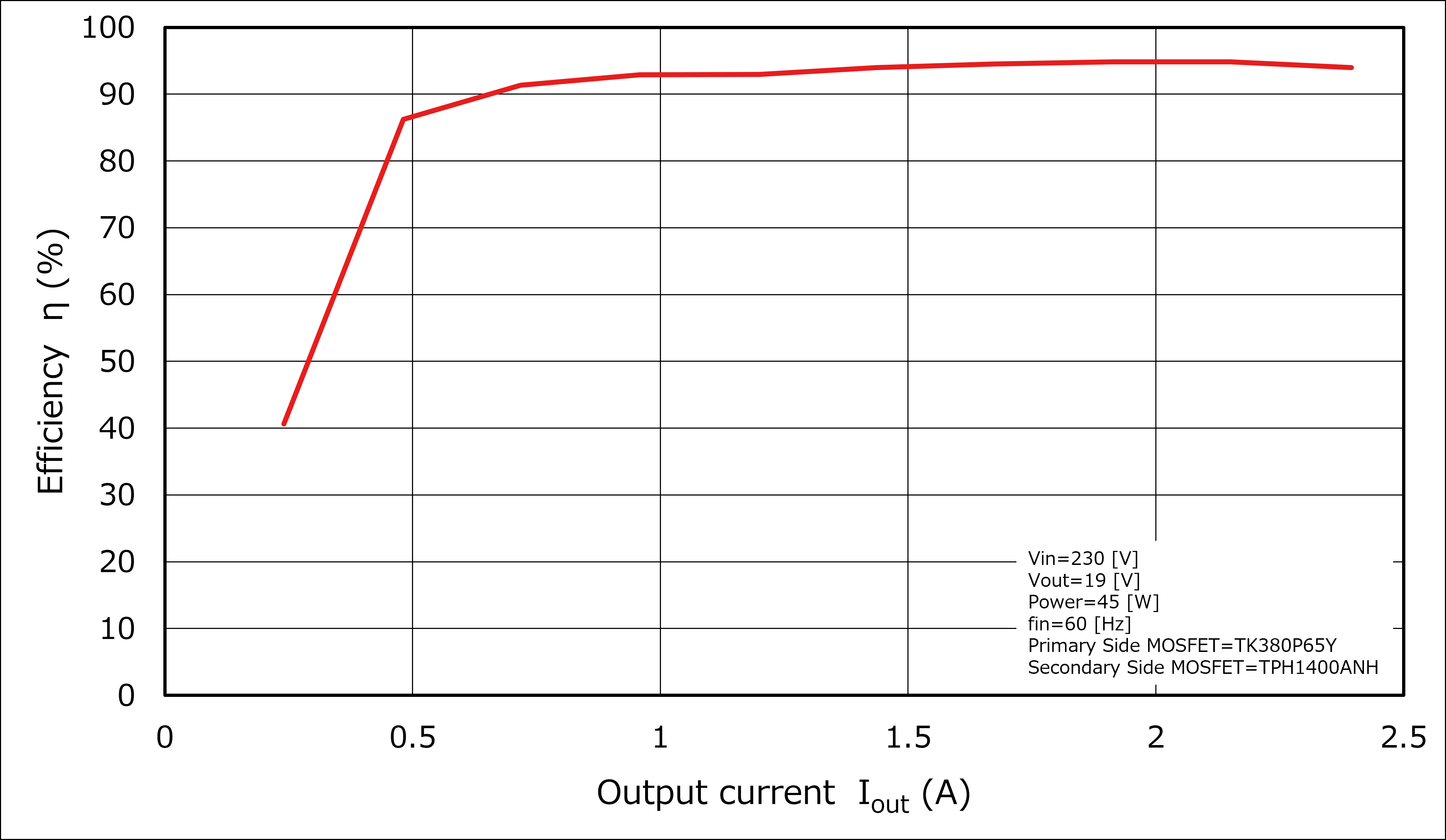

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 19[V]
  • Power : 45[W]
  • Efficiency : 94.9[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
94.9
Efficiency Curve
 02/2025
  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 19[V]
  • Power : 65[W]
  • Efficiency : 94.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
94.8
Efficiency Curve
 02/2025
  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 19[V]
  • Power : 90[W]
  • Efficiency : 90[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
90
Efficiency Curve
 02/2025

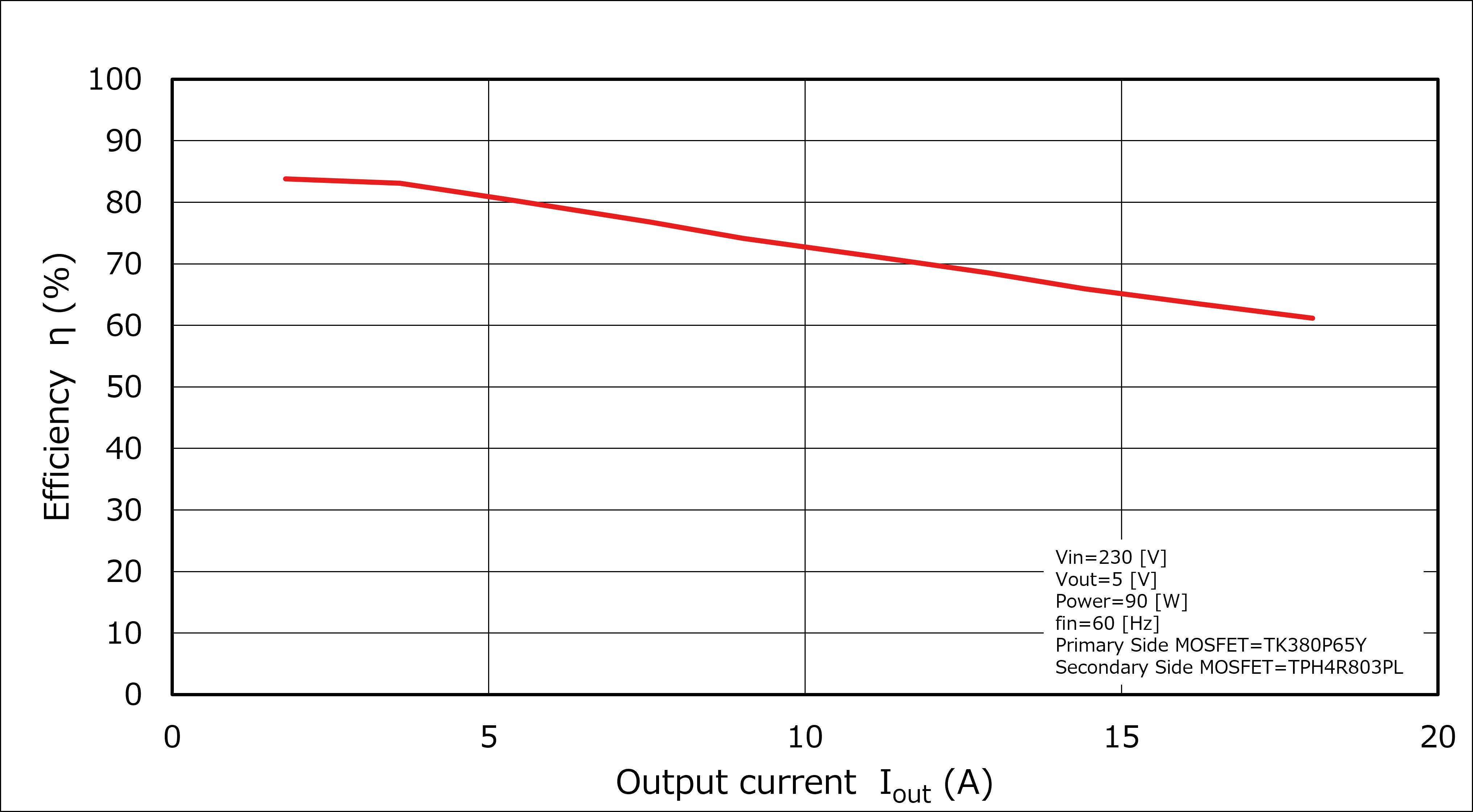

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 90[W]
  • Efficiency : 83.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
83.8
Efficiency Curve
 02/2025
  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 60[W]
  • Efficiency : 84.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
84.1
Efficiency Curve
 02/2025

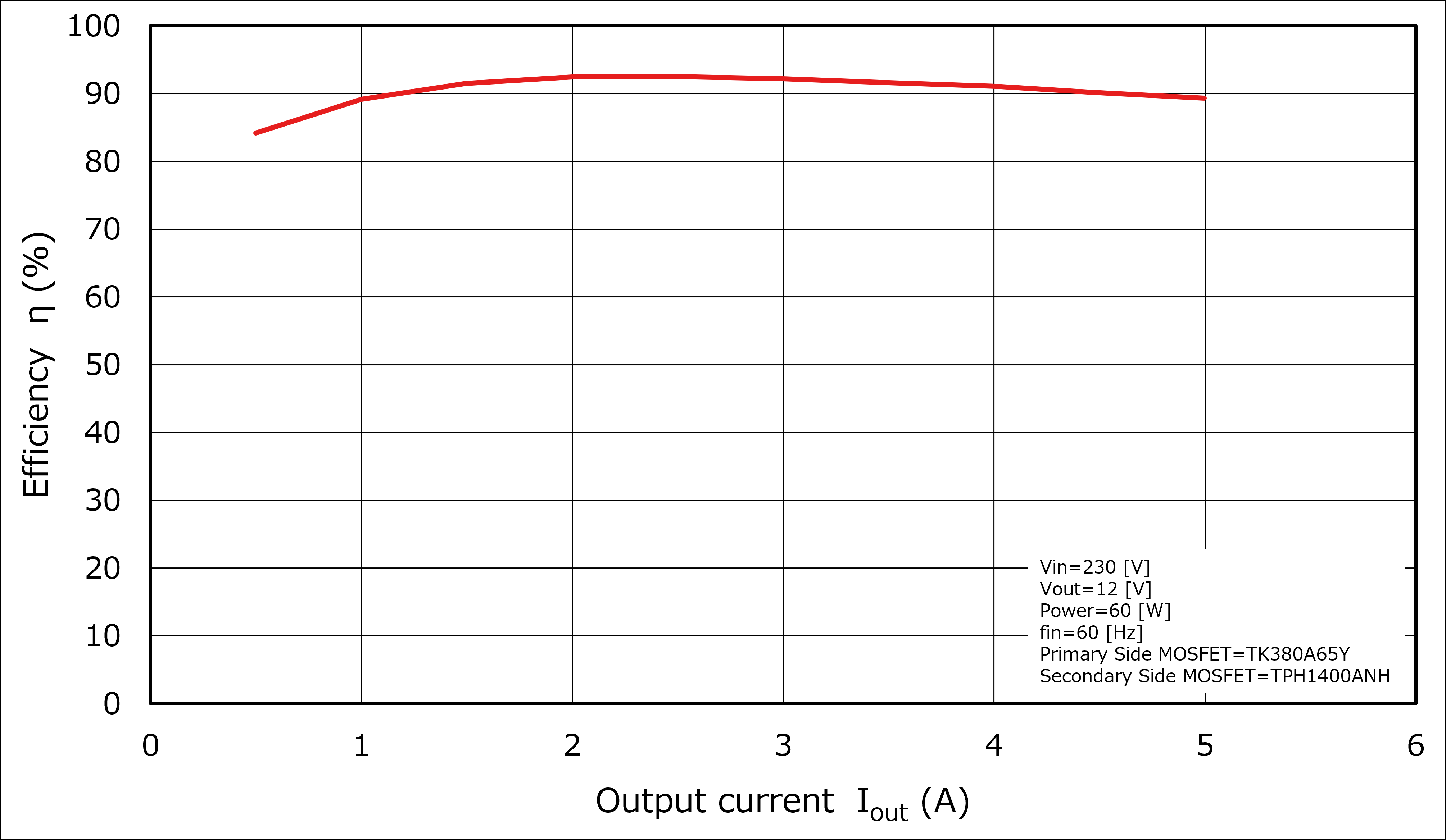

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 60[W]
  • Efficiency : 92.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
92.5
Efficiency Curve
 02/2025

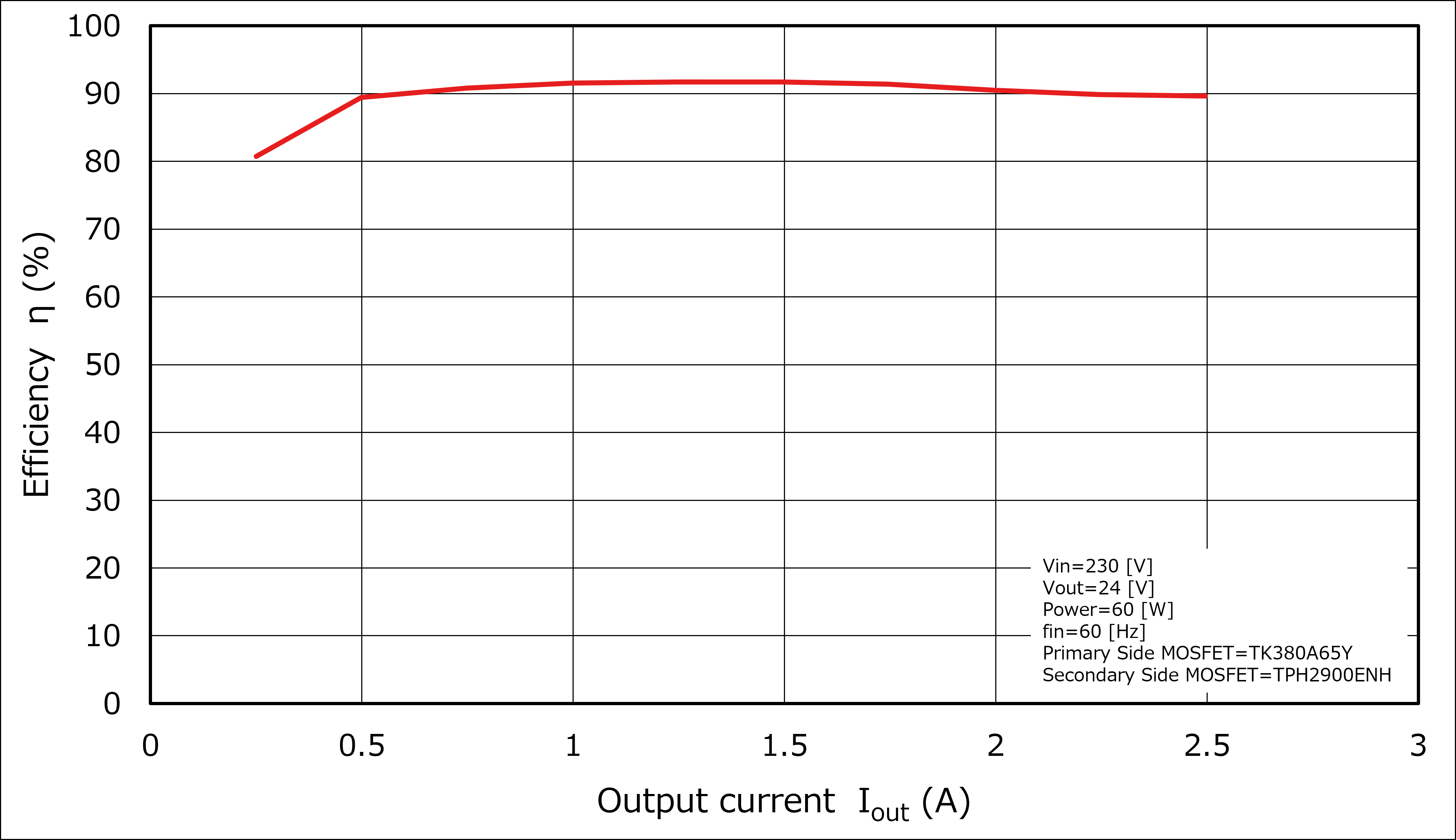

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 60[W]
  • Efficiency : 91.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
91.7
Efficiency Curve
 02/2025

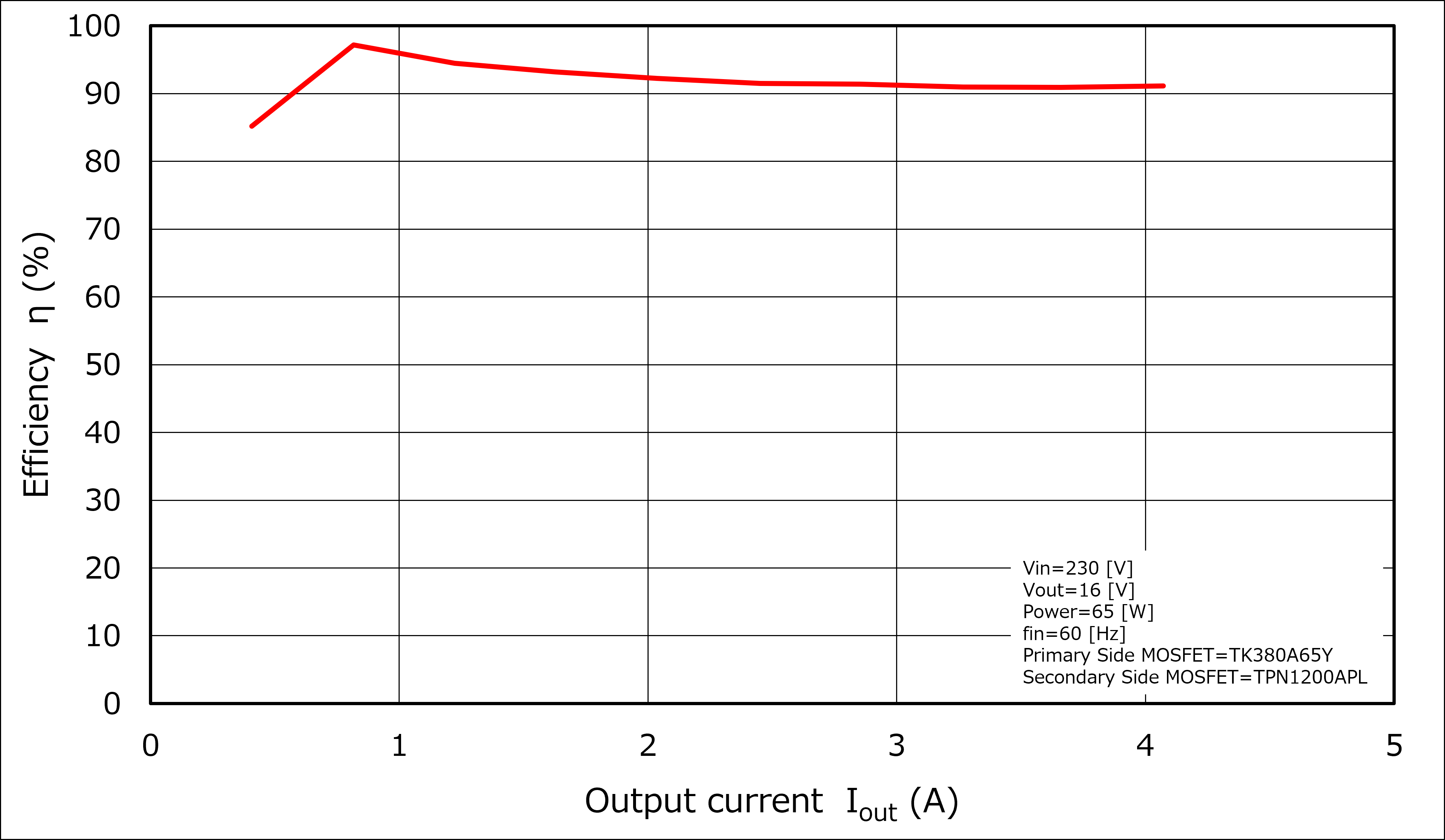

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 16[V]
  • Power : 65[W]
  • Efficiency : 97.2[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
97.2
Efficiency Curve
 02/2025

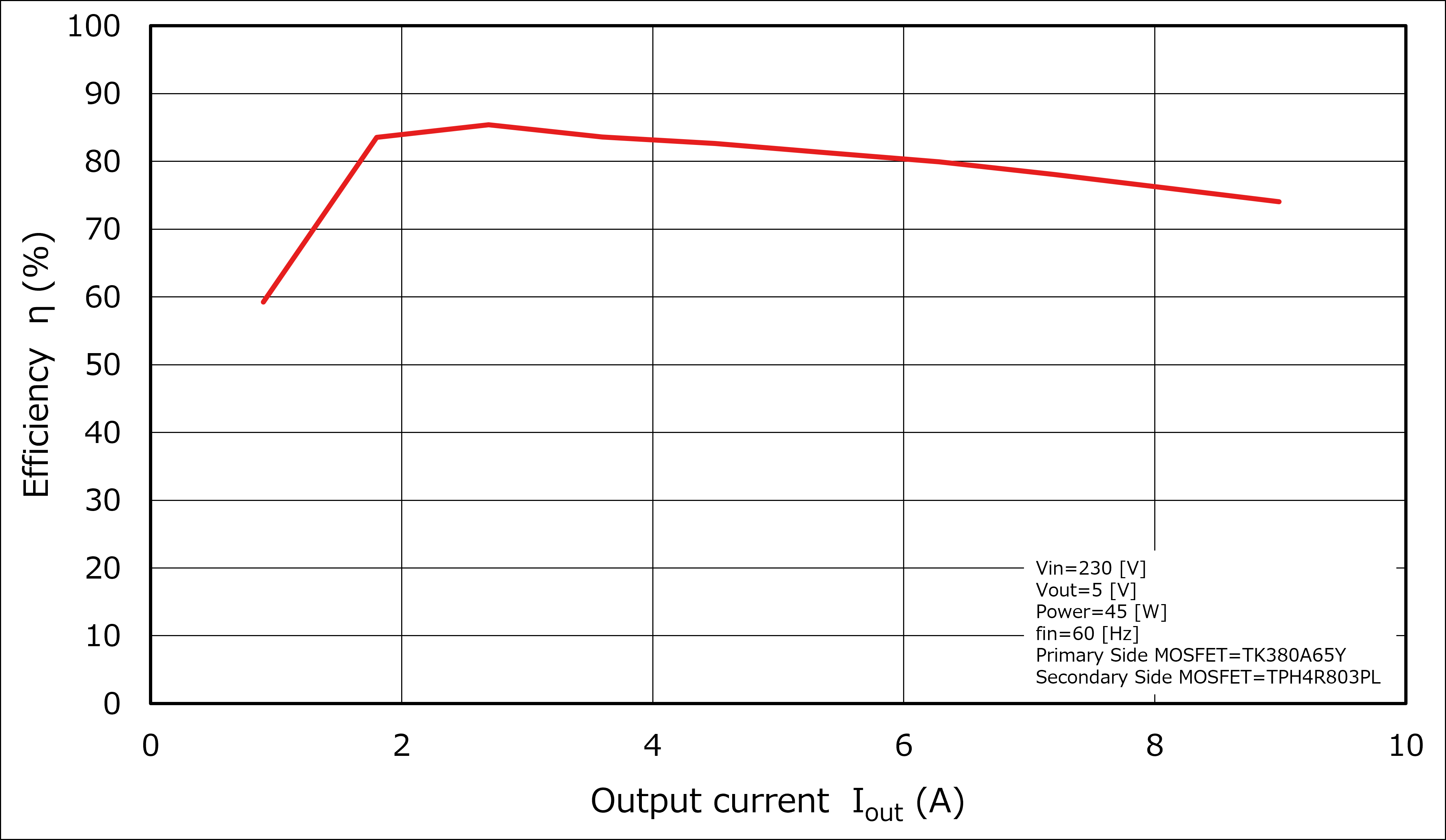

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 45[W]
  • Efficiency : 85.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
85.4
Efficiency Curve
 02/2025

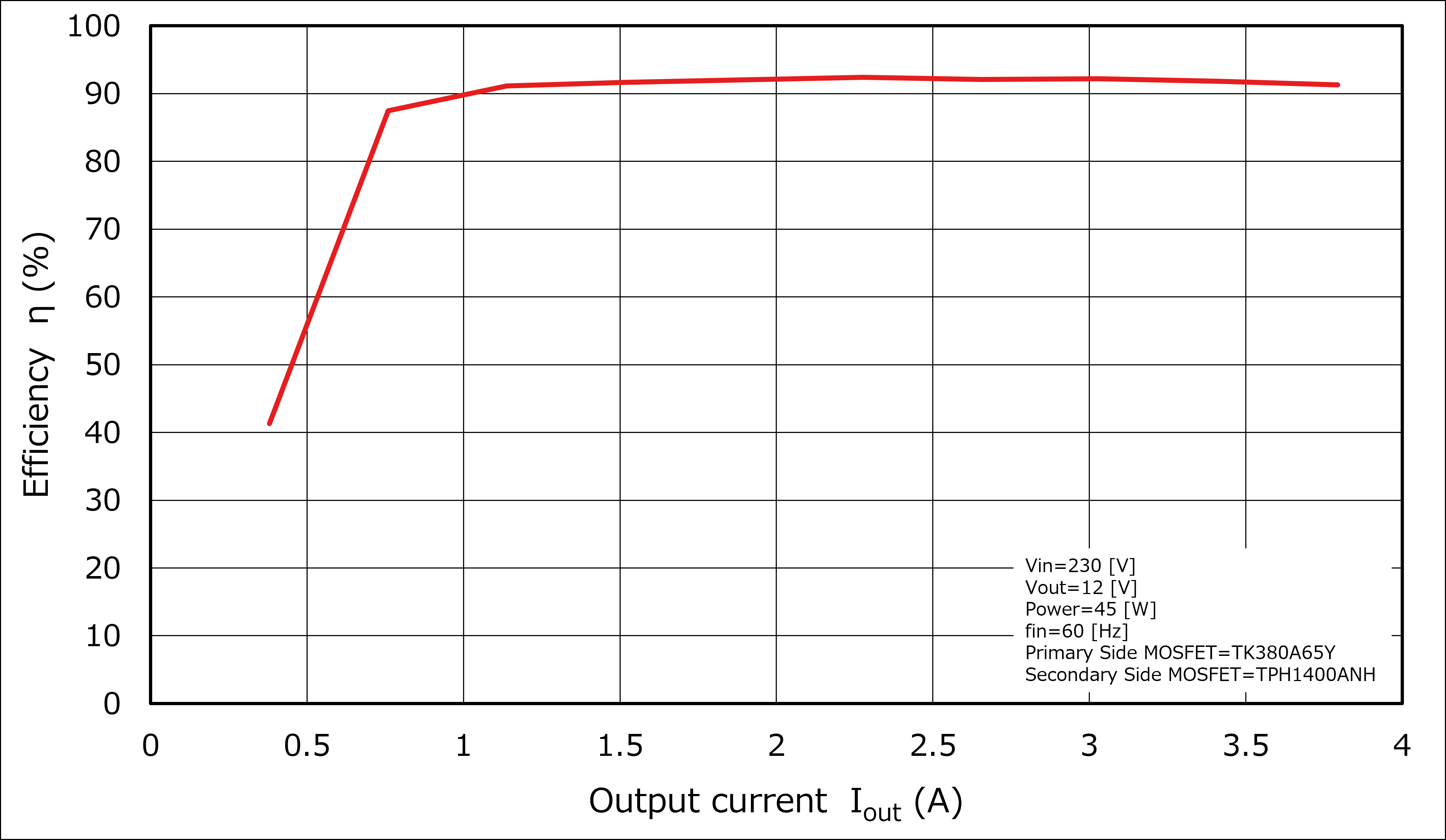

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 45[W]
  • Efficiency : 92.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
92.4
Efficiency Curve
 02/2025

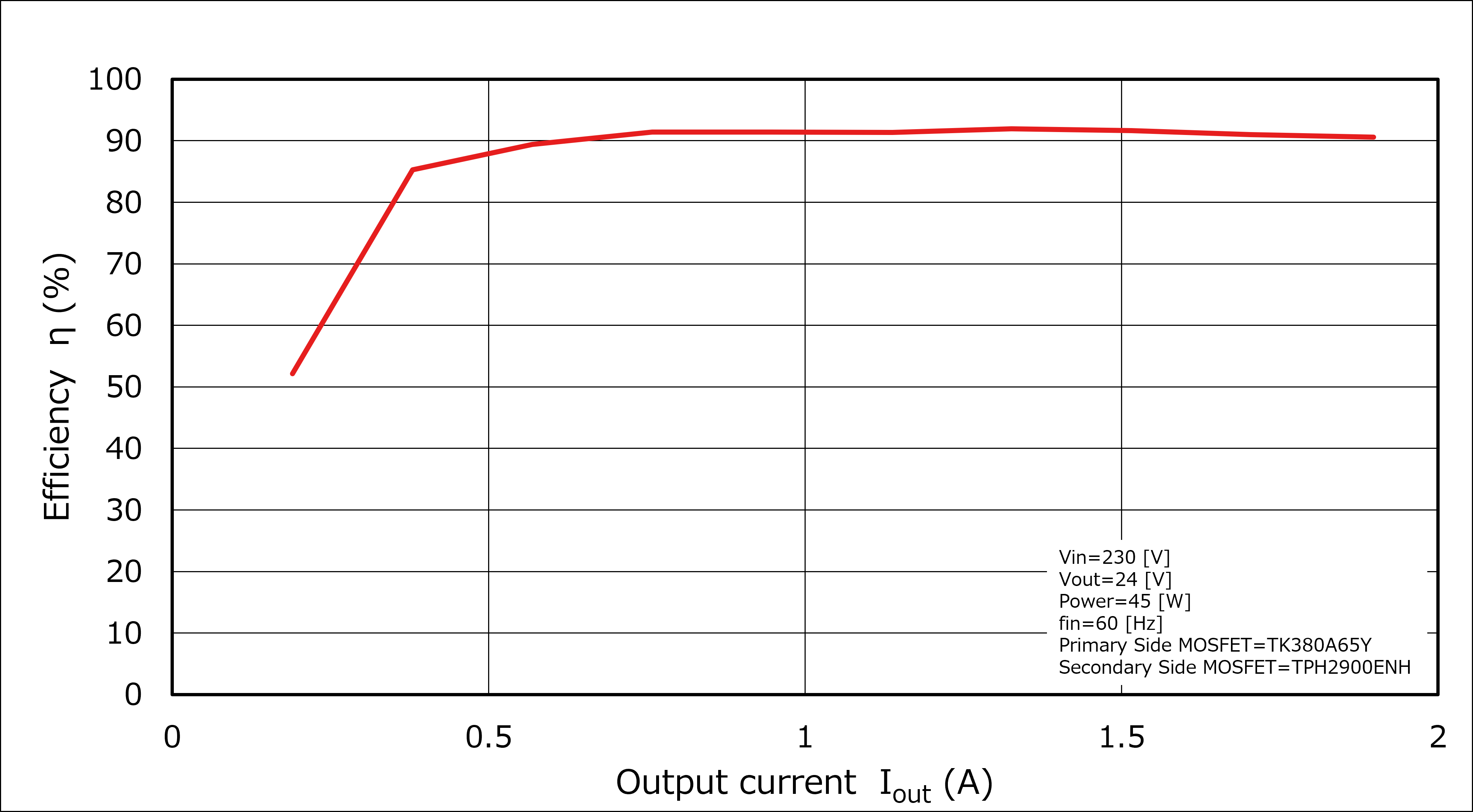

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 45[W]
  • Efficiency : 91.9[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
91.9
Efficiency Curve
 02/2025
  • Flyback
  • Supply Type : AC

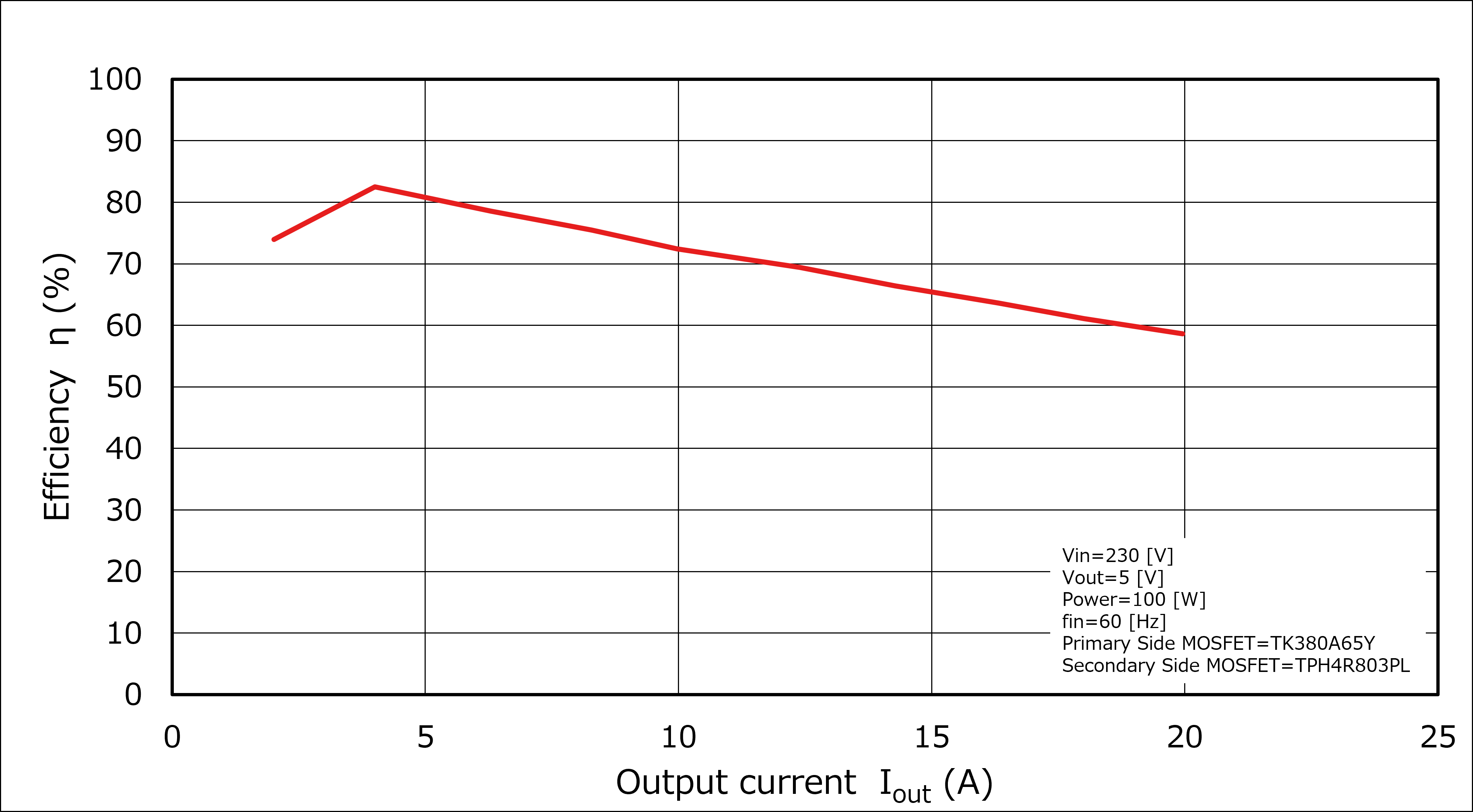

  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 100[W]
  • Efficiency : 82.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
82.5
Efficiency Curve
 02/2025

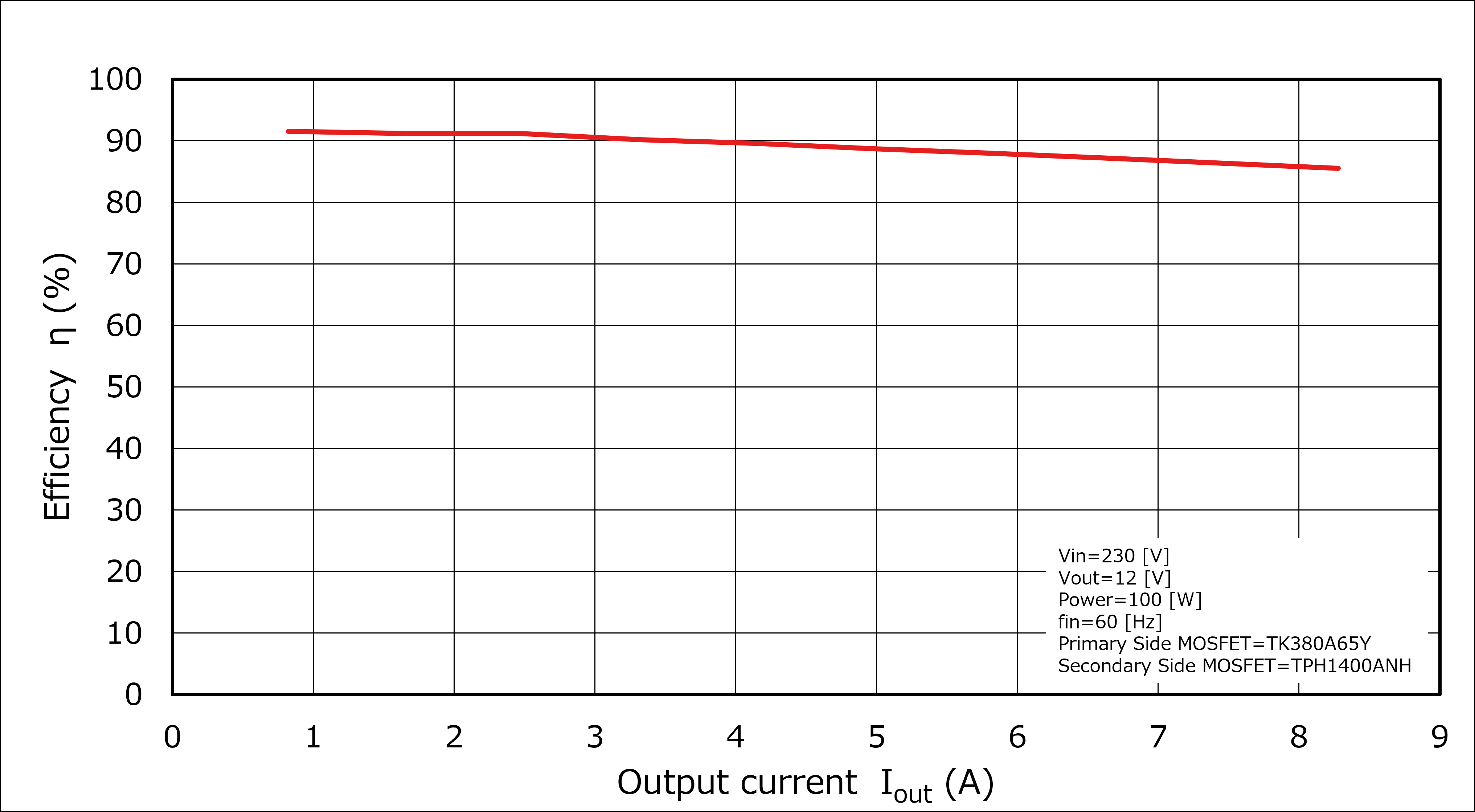

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 100[W]
  • Efficiency : 91.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
91.5
Efficiency Curve
 02/2025

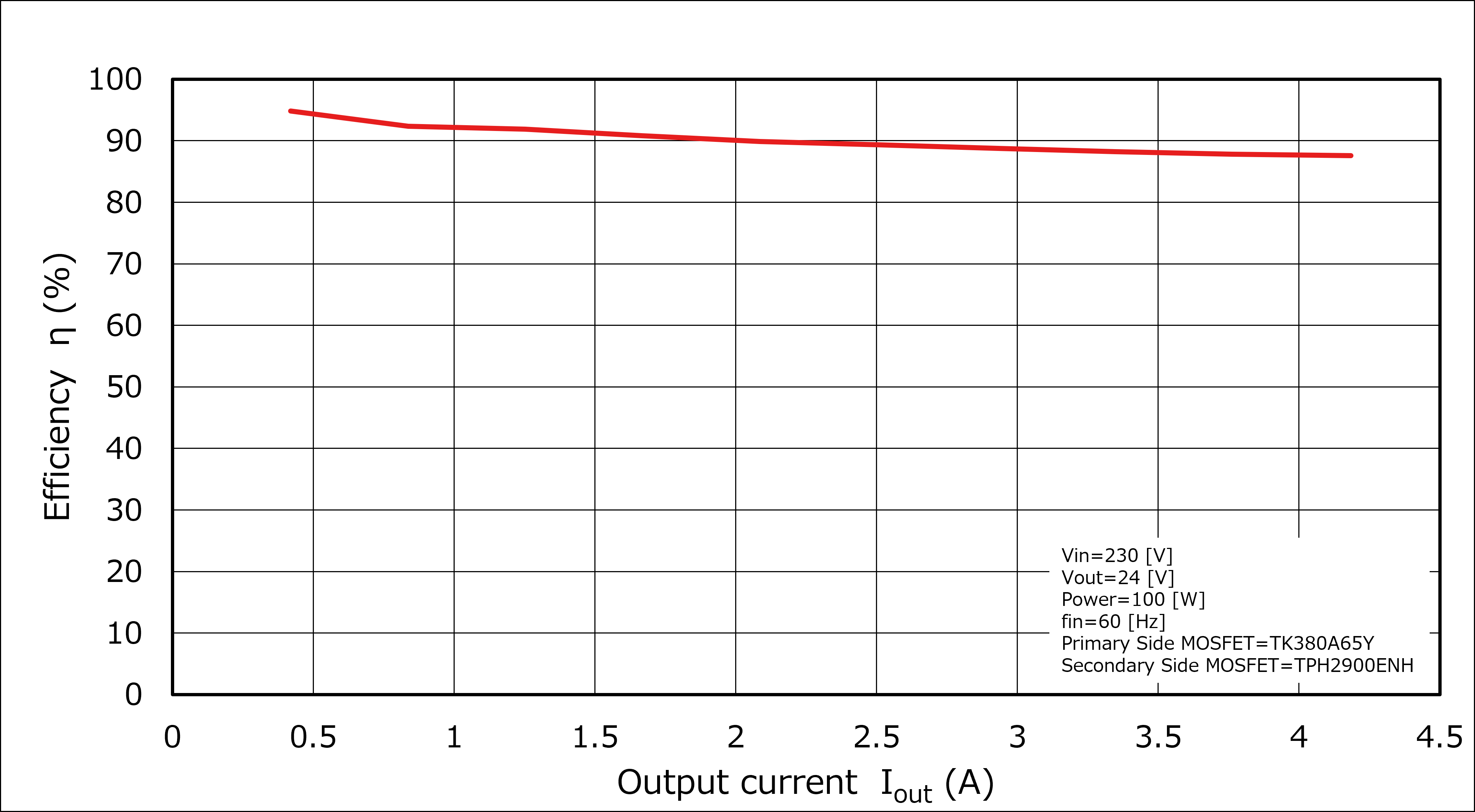

  • Flyback
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 100[W]
  • Efficiency : 94.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ✓
    ＊ : Only on LTspice
Topology Overview
94.8
Efficiency Curve
 02/2025
  • Flyback
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 5[V]
  • Power : 30[W]
  • Efficiency : 92.2[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
92.2
Efficiency Curve
 10/2019
  • Flyback
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 3.3[V]
  • Power : 30[W]
  • Efficiency : 89[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
89
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 40[W]
  • Efficiency : 97[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 40[W]
  • Efficiency : 95.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.7
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 60[W]
  • Efficiency : 97[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 60[W]
  • Efficiency : 95.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.3
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 20[W]
  • Efficiency : 97.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.4
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 20[W]
  • Efficiency : 95.9[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.9
Efficiency Curve
 10/2019
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 30[W]
  • Efficiency : 97.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.1
Efficiency Curve
 10/2019
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 100[W]
  • Efficiency : 94.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.3
Efficiency Curve
 07/2020
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 12[V]
  • Power : 100[W]
  • Efficiency : 97.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.4
Efficiency Curve
 07/2020
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 40[W]
  • Efficiency : 94.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.6
Efficiency Curve
 07/2020
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 1.2[V]
  • Power : 60[W]
  • Efficiency : 90.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
90.1
Efficiency Curve
 07/2020
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 1.5[V]
  • Power : 40[W]
  • Efficiency : 92.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
92.7
Efficiency Curve
 07/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 300[W]
  • Efficiency : 95.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.6
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 300[W]
  • Efficiency : 94.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.4
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 36[V]
  • Power : 300[W]
  • Efficiency : 97.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.5
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 100[W]
  • Efficiency : 84.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
84.5
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 100[W]
  • Efficiency : 94.2[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.2
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 100[W]
  • Efficiency : 96.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.5
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 200[W]
  • Efficiency : 94.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.4
Efficiency Curve
 10/2020
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 200[W]
  • Efficiency : 96.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.8
Efficiency Curve
 10/2020
  • Interleaved_PFC
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 400[V]
  • Power : 1200[W]
  • Efficiency : 98.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.6
Efficiency Curve
 10/2020
  • Bridgeless_PFC
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 400[V]
  • Power : 1600[W]
  • Efficiency : 97.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.7
Efficiency Curve
 10/2020
  • Full-Bridge
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 5[V]
  • Power : 200[W]
  • Efficiency : 94.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.5
Efficiency Curve
 01/2021
  • Full-Bridge
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 12[V]
  • Power : 200[W]
  • Efficiency : 94.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.4
Efficiency Curve
 01/2021
  • Full-Bridge
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 5[V]
  • Power : 400[W]
  • Efficiency : 92.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
92.3
Efficiency Curve
 01/2021
  • Full-Bridge
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 12[V]
  • Power : 400[W]
  • Efficiency : 95.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.7
Efficiency Curve
 01/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 48[V]
  • Power : 1000[W]
  • Efficiency : 93.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.6
Efficiency Curve
 04/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 1000[W]
  • Efficiency : 93.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.7
Efficiency Curve
 04/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 48[V]
  • Power : 1500[W]
  • Efficiency : 93.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.3
Efficiency Curve
 04/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 1500[W]
  • Efficiency : 91.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
91.7
Efficiency Curve
 04/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 1000[W]
  • Efficiency : 93.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.1
Efficiency Curve
 07/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 1500[W]
  • Efficiency : 93.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.4
Efficiency Curve
 07/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 48[V]
  • Power : 500[W]
  • Efficiency : 94.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.7
Efficiency Curve
 07/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 500[W]
  • Efficiency : 94.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.8
Efficiency Curve
 07/2021
  • Full-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 500[W]
  • Efficiency : 95.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.7
Efficiency Curve
 07/2021
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 200[W]
  • Efficiency : 90.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
90.8
Efficiency Curve
 10/2021
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 24[V]
  • Power : 500[W]
  • Efficiency : 96.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.8
Efficiency Curve
 10/2021
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 5[V]
  • Power : 300[W]
  • Efficiency : 90.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
90.3
Efficiency Curve
 10/2021
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 750[W]
  • Efficiency : 94.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.4
Efficiency Curve
 10/2021
  • Half-Bridge
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 12[V]
  • Power : 500[W]
  • Efficiency : 96.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.4
Efficiency Curve
 10/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 25[W]
  • Efficiency : 96.6[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.6
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 25[W]
  • Efficiency : 98.2[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.2
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 25[W]
  • Efficiency : 98.3[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.3
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 40[W]
  • Efficiency : 96.6[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.6
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 40[W]
  • Efficiency : 98.3[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.3
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 40[W]
  • Efficiency : 98.3[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.3
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 60[W]
  • Efficiency : 96.6[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.6
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 60[W]
  • Efficiency : 98.2[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.2
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 60[W]
  • Efficiency : 97.7[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.7
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 33[W]
  • Efficiency : 94.2[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.2
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 33[W]
  • Efficiency : 97.2[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.2
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 33[W]
  • Efficiency : 95.9[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.9
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 44[W]
  • Efficiency : 94.9[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.9
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 44[W]
  • Efficiency : 97.3[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.3
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 44[W]
  • Efficiency : 96.7[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.7
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 60[W]
  • Efficiency : 95.2[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.2
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 60[W]
  • Efficiency : 96[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 3.3[V]
  • Power : 60[W]
  • Efficiency : 95.4[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.4
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 1.5[V]
  • Power : 15[W]
  • Efficiency : 91.1[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
91.1
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 1.5[V]
  • Power : 15[W]
  • Efficiency : 93.4[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.4
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 1.5[V]
  • Power : 15[W]
  • Efficiency : 91[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
91
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 1.05[V]
  • Power : 10.5[W]
  • Efficiency : 85.8[%]
  • Optimization : Compactness
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
85.8
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 1.05[V]
  • Power : 10.5[W]
  • Efficiency : 92.3[%]
  • Optimization : 50% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
92.3
Efficiency Curve
 11/2021
  • Non-Isolated_Buck_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 1.05[V]
  • Power : 10.5[W]
  • Efficiency : 87.6[%]
  • Optimization : 100% load
  • Controller : Actual model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
87.6
Efficiency Curve
 11/2021
  • Half-Bridge
  • Supply Type : DC
  • Vin : 72[V]
  • Vout : 24[V]
  • Power : 200[W]
  • Efficiency : 96.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.6
Efficiency Curve
 02/2022
  • Half-Bridge
  • Supply Type : DC
  • Vin : 72[V]
  • Vout : 12[V]
  • Power : 100[W]
  • Efficiency : 96.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.6
Efficiency Curve
 02/2022
  • Half-Bridge
  • Supply Type : DC
  • Vin : 72[V]
  • Vout : 5[V]
  • Power : 100[W]
  • Efficiency : 93.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.6
Efficiency Curve
 02/2022
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 12[V]
  • Power : 200[W]
  • Efficiency : 94.9[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.9
Efficiency Curve
 02/2022
  • Half-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 200[W]
  • Efficiency : 88.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
88.1
Efficiency Curve
 02/2022
  • Full-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 750[W]
  • Efficiency : 86.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
86.3
Efficiency Curve
 04/2022
  • Full-Bridge
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 12[V]
  • Power : 750[W]
  • Efficiency : 96.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.5
Efficiency Curve
 04/2022
  • Full-Bridge
  • Supply Type : DC
  • Vin : 72[V]
  • Vout : 5[V]
  • Power : 300[W]
  • Efficiency : 94.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.7
Efficiency Curve
 04/2022
  • Full-Bridge
  • Supply Type : DC
  • Vin : 72[V]
  • Vout : 12[V]
  • Power : 300[W]
  • Efficiency : 94.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.1
Efficiency Curve
 04/2022
  • Full-Bridge
  • Supply Type : DC
  • Vin : 72[V]
  • Vout : 3.3[V]
  • Power : 200[W]
  • Efficiency : 93.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
93.7
Efficiency Curve
 04/2022
  • Active_Clamp_Forward
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 100[W]
  • Efficiency : 96.7[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.7
Efficiency Curve
 08/2022
  • Active_Clamp_Forward
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 12[V]
  • Power : 100[W]
  • Efficiency : 97.6[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
97.6
Efficiency Curve
 08/2022
  • Active_Clamp_Forward
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 60[W]
  • Efficiency : 95.9[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
95.9
Efficiency Curve
 10/2022
  • Active_Clamp_Forward
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 5[V]
  • Power : 40[W]
  • Efficiency : 96.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.8
Efficiency Curve
 10/2022
  • Active_Clamp_Forward
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 1.5[V]
  • Power : 40[W]
  • Efficiency : 92.3[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
92.3
Efficiency Curve
 10/2022
  • Active_Clamp_Forward
  • Supply Type : DC
  • Vin : 48[V]
  • Vout : 1.2[V]
  • Power : 60[W]
  • Efficiency : 91.2[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
91.2
Efficiency Curve
 10/2022
  • Non-Isolated_Buck-Boost_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 5[V]
  • Power : 15[W]
  • Efficiency : 96.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.8
Efficiency Curve
 07/2023
  • Non-Isolated_Buck-Boost_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 9[V]
  • Power : 27[W]
  • Efficiency : 96.8[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
96.8
Efficiency Curve
 07/2023
  • Non-Isolated_Buck-Boost_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 15[V]
  • Power : 45[W]
  • Efficiency : 98.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.4
Efficiency Curve
 10/2023
  • Non-Isolated_Buck-Boost_Converter
  • Supply Type : DC
  • Vin : 12[V]
  • Vout : 20[V]
  • Power : 100[W]
  • Efficiency : 98.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.1
Efficiency Curve
 10/2023
  • Flyback
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 5[V]
  • Power : 45[W]
  • Efficiency : 94.5[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.5
Efficiency Curve
 12/2023
  • Flyback
  • Supply Type : DC
  • Vin : 24[V]
  • Vout : 12[V]
  • Power : 60[W]
  • Efficiency : 94.1[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
94.1
Efficiency Curve
 12/2023
  • Double_Step-Down_Converter
  • Supply Type : DC
  • Vin : 50[V]
  • Vout : 1.2[V]
  • Power : 24[W]
  • Efficiency : 86.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
86.4
Efficiency Curve
 04/2024
  • Double_Step-Down_Converter
  • Supply Type : DC
  • Vin : 50[V]
  • Vout : 1.2[V]
  • Power : 12[W]
  • Efficiency : 86.2[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
86.2
Efficiency Curve
 04/2024

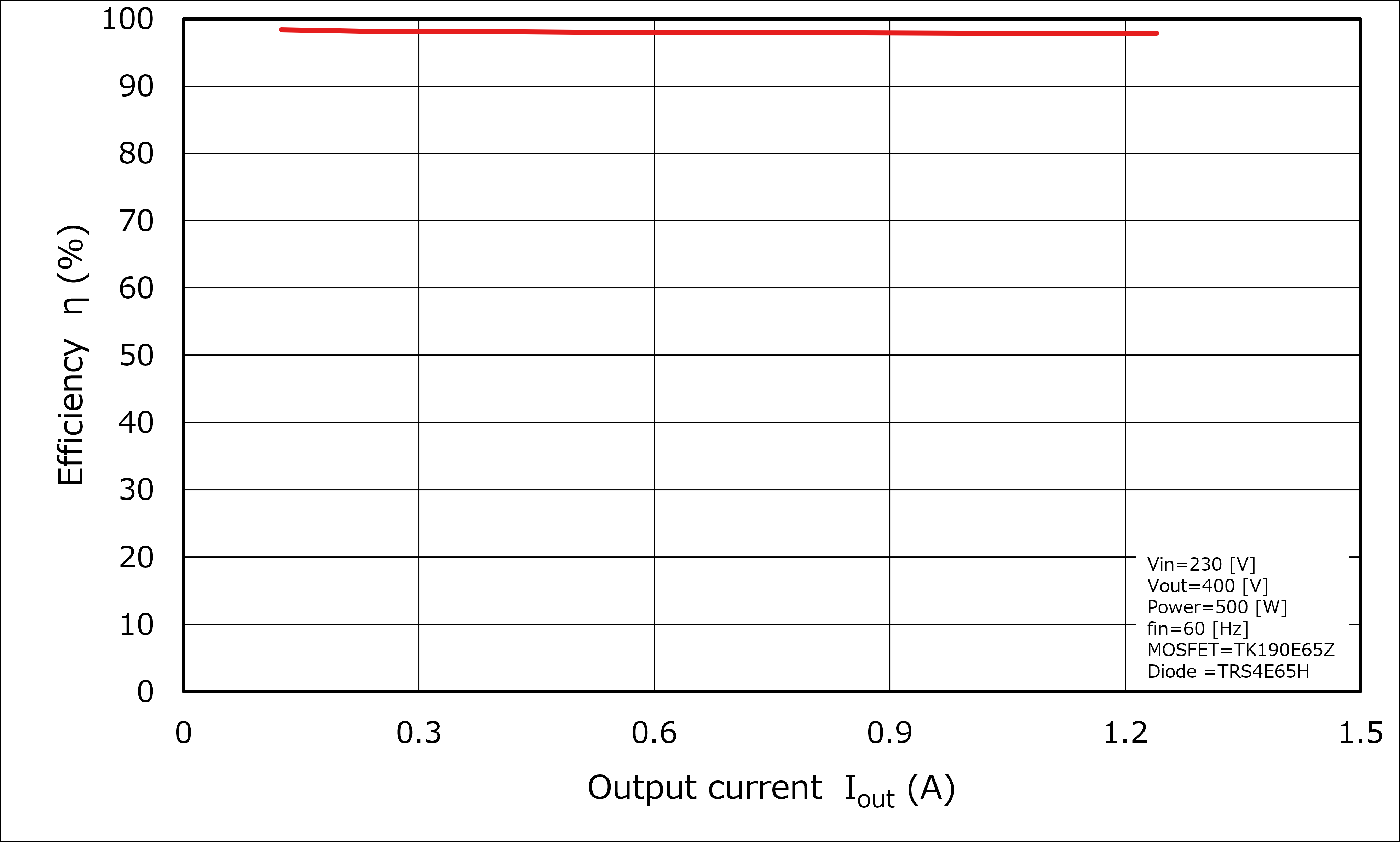

  • Single_PFC
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 400[V]
  • Power : 500[W]
  • Efficiency : 98.4[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.4
Efficiency Curve
 10/2024

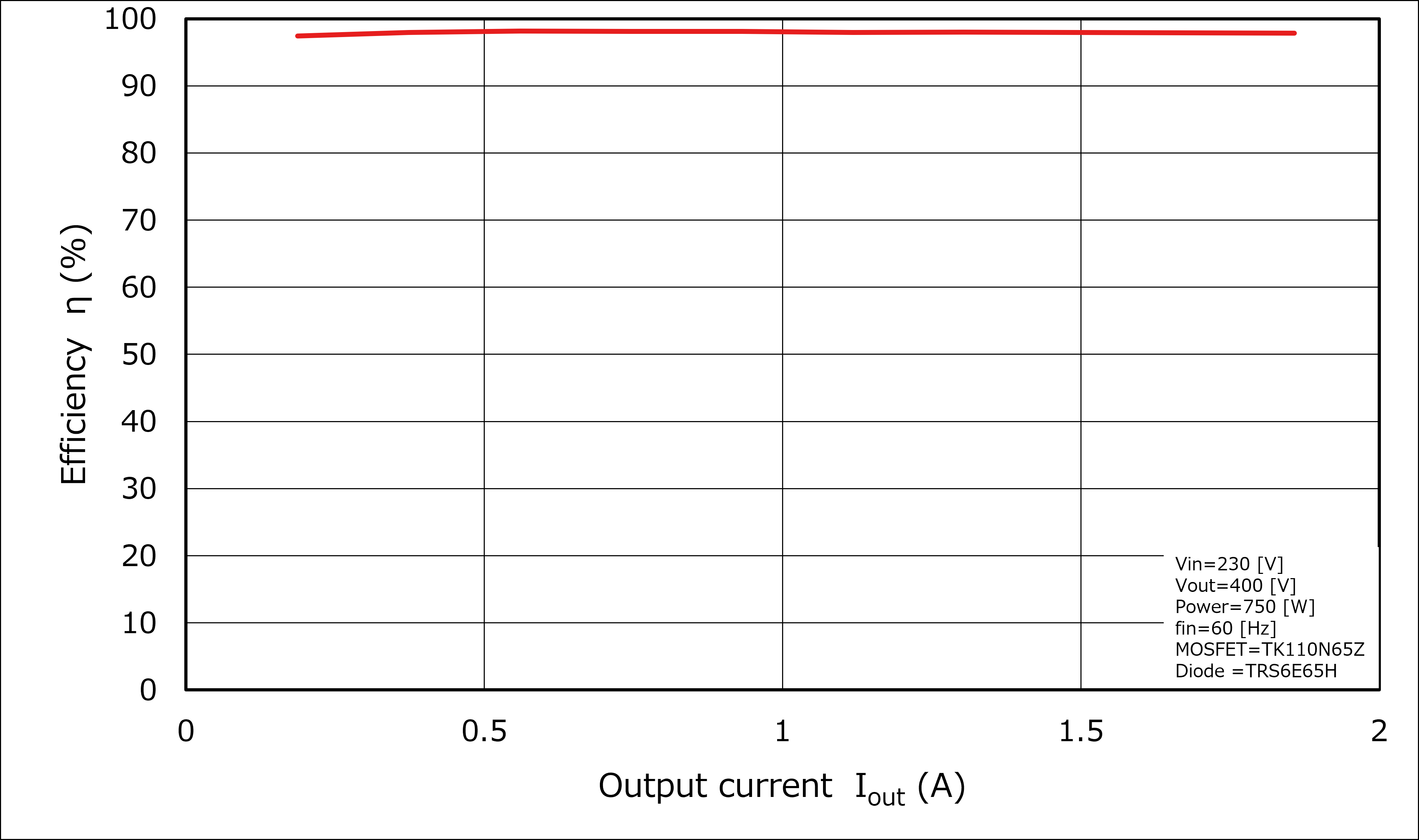

  • Single_PFC
  • Supply Type : AC
  • Frequency : 60[Hz]
  • Vin : 230[V]
  • Vout : 400[V]
  • Power : 750[W]
  • Efficiency : 98.2[%]
  • Controller : Simple model
  • Loss calculation＊ : ー
    ＊ : Only on LTspice
Topology Overview
98.2
Efficiency Curve
 10/2024
A new window will open
