使用 SmartMCDTM的汽車車身電子馬達驅動電路

我們開發了一種使用SmartMCDTM, (一種內建微控制器的閘極驅動Gate driver IC ）進行無感應向量控制汽車車身馬達控制電路。此參考設計對各種電路的設計要點、設計數據和使用方法進行了說明。

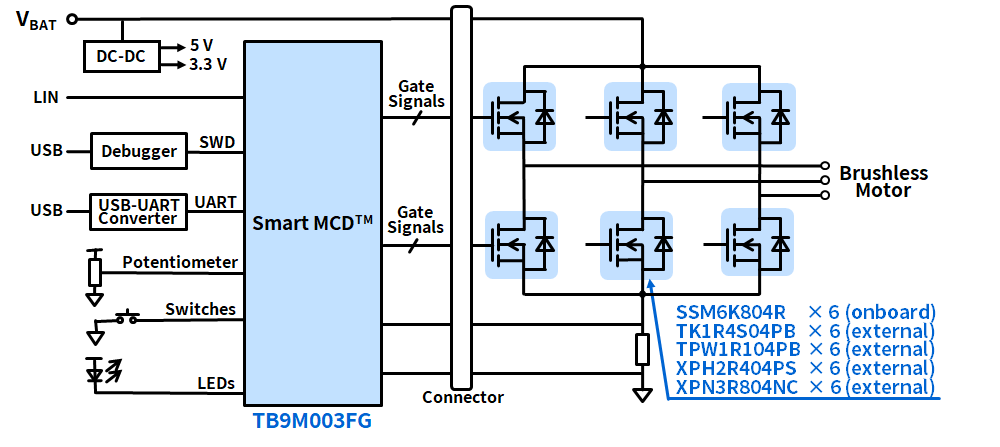

Board Appearance
TB9M003FG TB9M003FG SSM6K804R TK1R4S04PB TPW1R104PB XPH2R404PS XPN3R804NC SSM6K804R SSM6K804R SSM6K804R SSM6K804R SSM6K804R SSM6K804R

Click on components for more details

特性

  • 透過使用SmartMCDTM實現小型化的系統，整合了內建向量引擎的MCU和各種外圍電路。
  • 內建MCU的3相無刷馬達無感向量控制
  • 外形尺寸: 130 mm x 73 mm
  • 也可以在主機板頂部使用外部逆變器板來驅動大電流馬達。

說明

輸入電壓 DC 6 V 至 18 V, 12 V (典型值)
最大馬達驅動電流 30 A (外部逆變器板 Inverter Board)
支援的馬達和控制方式 3相無刷電機，無感向量控制
硬體保護 過電流偵測（使用板載逆變器時為5.6 A ）

設計文件

供設計人員使用的材料，例如電路操作概述和設計注意事項的解釋。請點擊每個選項以查看內容。

設計數據

提供可載入到EDA工具中的電路資料、PCB佈局資料以及PCB製造中使用的資料。來自多個工具供應商的可用格式。您可以使用喜歡的工具來自由的編輯它。

*1:實際PCB在CR5000BD上設計。其他文件由CR5000BD文件生成。

*2:數據在CR5000BD上生成。

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
車載預驅pre-driver IC 主機板 ・1 附MCU的車載BLDC馬達預驅IC
小型低導通電阻MOSFET 逆變器板・6 N通道, MOSFET, 40V, 12A, 18mΩ@4.5V, TSOP6F
功率MOSFET （ N通道單型 30V<VDSS≤60V) 逆變器板・6 N通道 MOSFET, 40 V, 120 A, 0.00135 Ω@10V, DPAK+
功率MOSFET （ N通道單型 30V<VDSS≤60V) 逆變器板・6 N通道 MOSFET, 40 V, 120 A, 0.00114 Ω@10V, DSOP Advance(WF)M
功率MOSFET （ N通道單型 30V<VDSS≤60V) 逆變器板・6 N通道 MOSFET, 40 V, 90 A, 0.0024 Ω@10V, SOP Advance(WF)
功率MOSFET （ N通道單型 30V<VDSS≤60V) 逆變器板・6 N通道 MOSFET, 40 V, 40 A, 0.0038 Ω@10V, TSON Advance(WF)

相關文件

我們提供有助於設計和考慮類似電路的材料，例如已安裝產品的應用說明。請點擊每個選項以查看內容。
