汽車用 CXPI 通訊應用電路 C（LED 氣氛燈驅動板／CXPI 回應節點

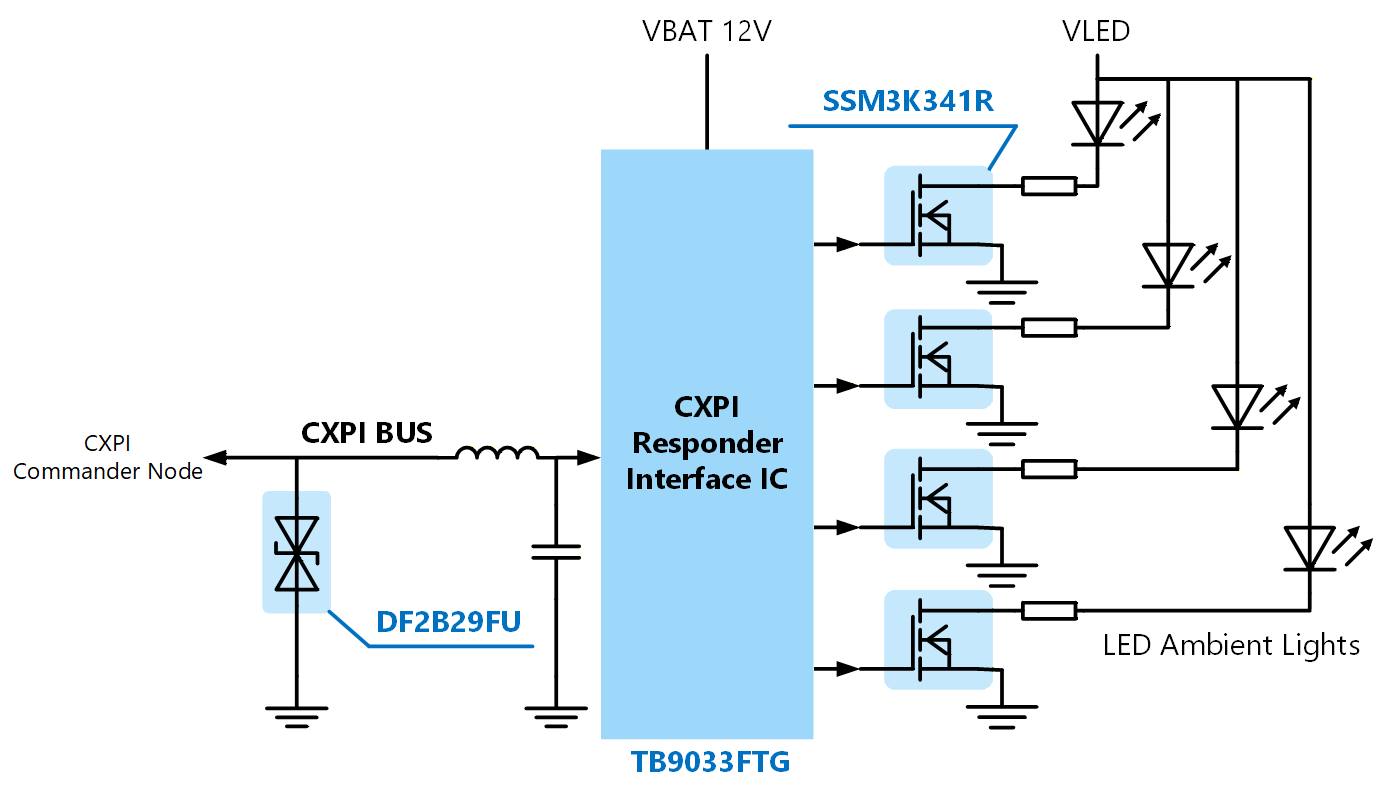

CXPI 為新世代車載通訊協定，具備低成本與高即時性的優勢，可有效提升車身電子系統的控制效率。 本參考設計為 CXPI 網路中的回應節點實作範例，以整合 CXPI 通訊功能的 LED 氣氛燈控制板作為應用展示。 設計採用 Toshiba TB9033FTG CXPI 介面 IC，並運用其 16 通道 GPIO 中的 4 組 PWM 輸出訊號，對 WRGB LED 進行獨立控制，可支援多種燈光色彩、亮度及情境模式設定，適用於車室氛圍照明系統（Ambient Lighting System）。

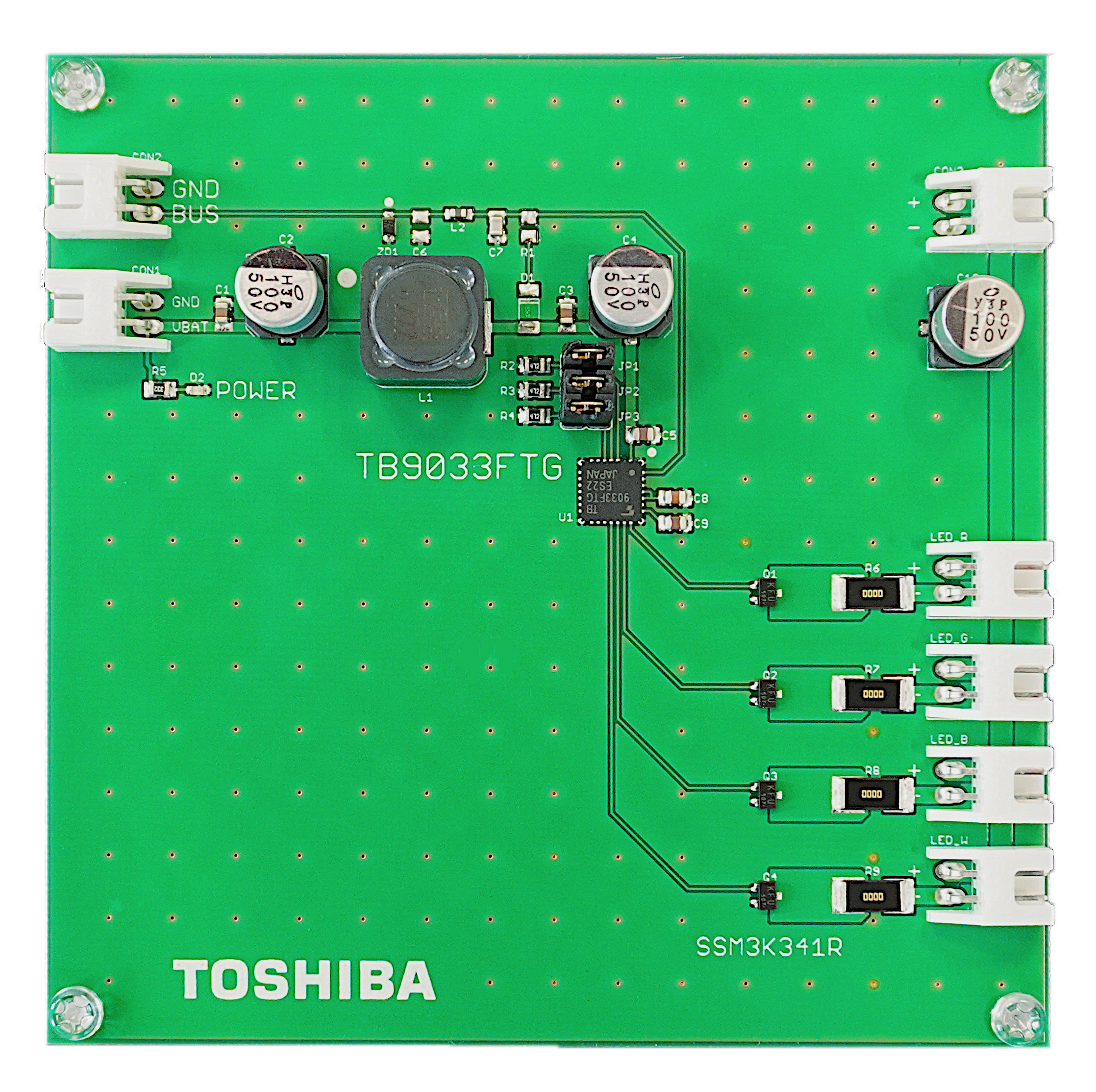

電路板外觀
電路板外觀
DF2B29FU DF2B29FU TB9033FTG SSM3K341R SSM3K341R SSM3K341R SSM3K341R SSM3K341R

Click on components for more details

特性

  • 支援新一代車載通訊協定 CXPI（符合 ISO 20794-2～4 及 ISO 14229-8 規範）。
  • 搭載具備 16 通道 GPIO 的 CXPI 介面 IC，可支援 PWM 輸出、AD 輸入切換 及多種 I/O 控制功能。
  • 利用 GPIO 輸出的 PWM 訊號驅動 N 通道 MOSFET，可靈活控制多色 LED 氣氛燈（Ambient Lighting）。
  • 外形尺寸： 100mm x 100mm

說明

主要IC CXPI介面IC TB9033FTG
輸入電源電壓 VBAT: DC 6V to 16V (典型值 12V), LED 電源：最高 DC 24V
功能模組 CXPI 通訊電路、LED 氣氛燈驅動電路
控制方法 PWM 控制

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

*1:Actual PCB was designed on CR8000BD. The other files were made from CR8000BD file.

*2:The data was generated on CR8000BD.

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
網路通訊IC CXPI通訊電路・1 CXPI介面H/W邏輯IC，附可設定的16通道I/O
小型低導通電阻 LED環境光驅動電路・4 N通道 MOSFET, 60 V, 6.0 A, 0.036 Ω@10V, SOT-23F
ESD保護二極體（雙向型） CXPI通訊電路・1 雙向TVS二極體（ESD保護二極體），+/-24V，SOD-323(USC)
