採用SiC MOSFET的3kW電源，適用於電動自行車快速充電器

近年來，隨著碳中和概念的日益普及，電動自行車逐漸受到青睞，推動了快速電池充電的需求。本參考設計展示了一款專為電動自行車快速充電器量身訂製的3kW電源。 我們提供電路各部分的設計技巧、操作方法以及電路圖和PCB板圖等設計資訊，請將其用於您的設計中。

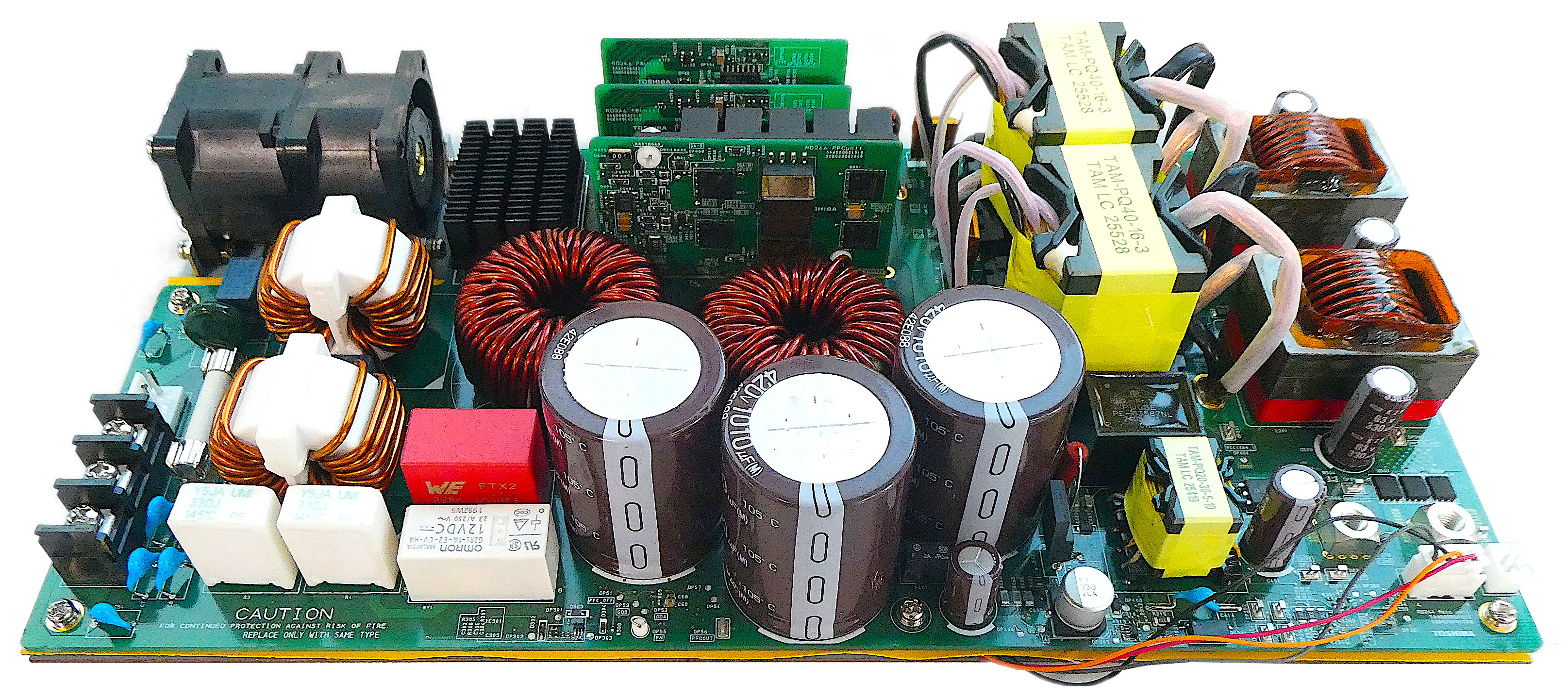

電路板外觀
電路板外觀

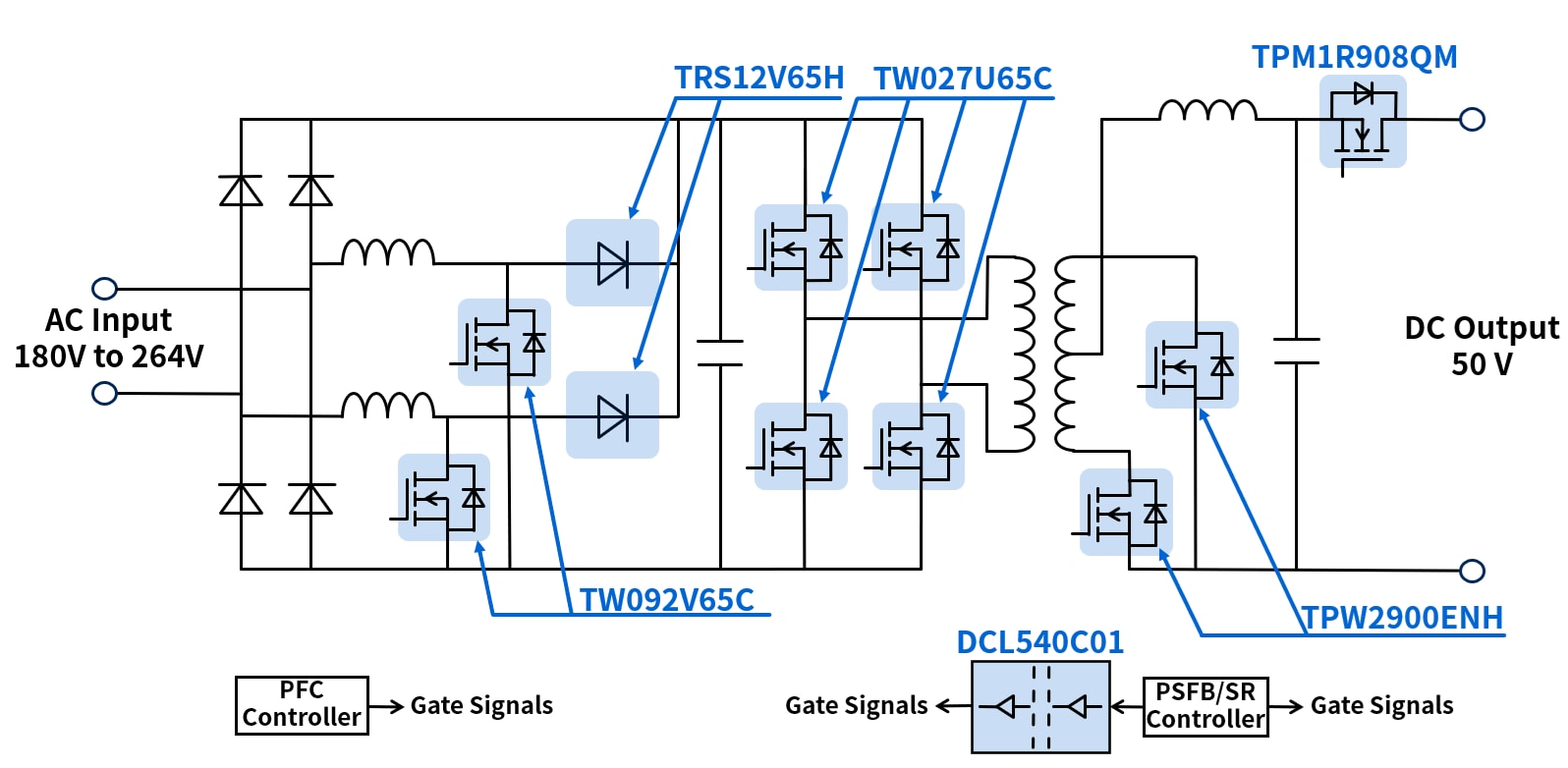

TW092V65C TW092V65C TW092V65C TRS12V65H TRS12V65H TRS12V65H TW027U65C TW027U65C TW027U65C TW027U65C TW027U65C TPW2900ENH TPW2900ENH TPM1R908QM TPW2900ENH TPM1R908QM DCL540C01

Click on components for more details

特性

  • 完整的功率元件（MOSFET和SiC二極體）及數位式隔離器解決方案。
  • 採用貼片式裝置實現高功率密度（與我們現有的設計相比提高了34%）。
  • 總效率94.8%（Vin＝230V、100%負載）

說明

輸入電源電壓 AC 180V 至 264V
輸出電壓 DC 50V
輸出功率 3kW
電路拓撲結構 半無橋式PFC、移相全橋＋同步整流、輸出ORing電路

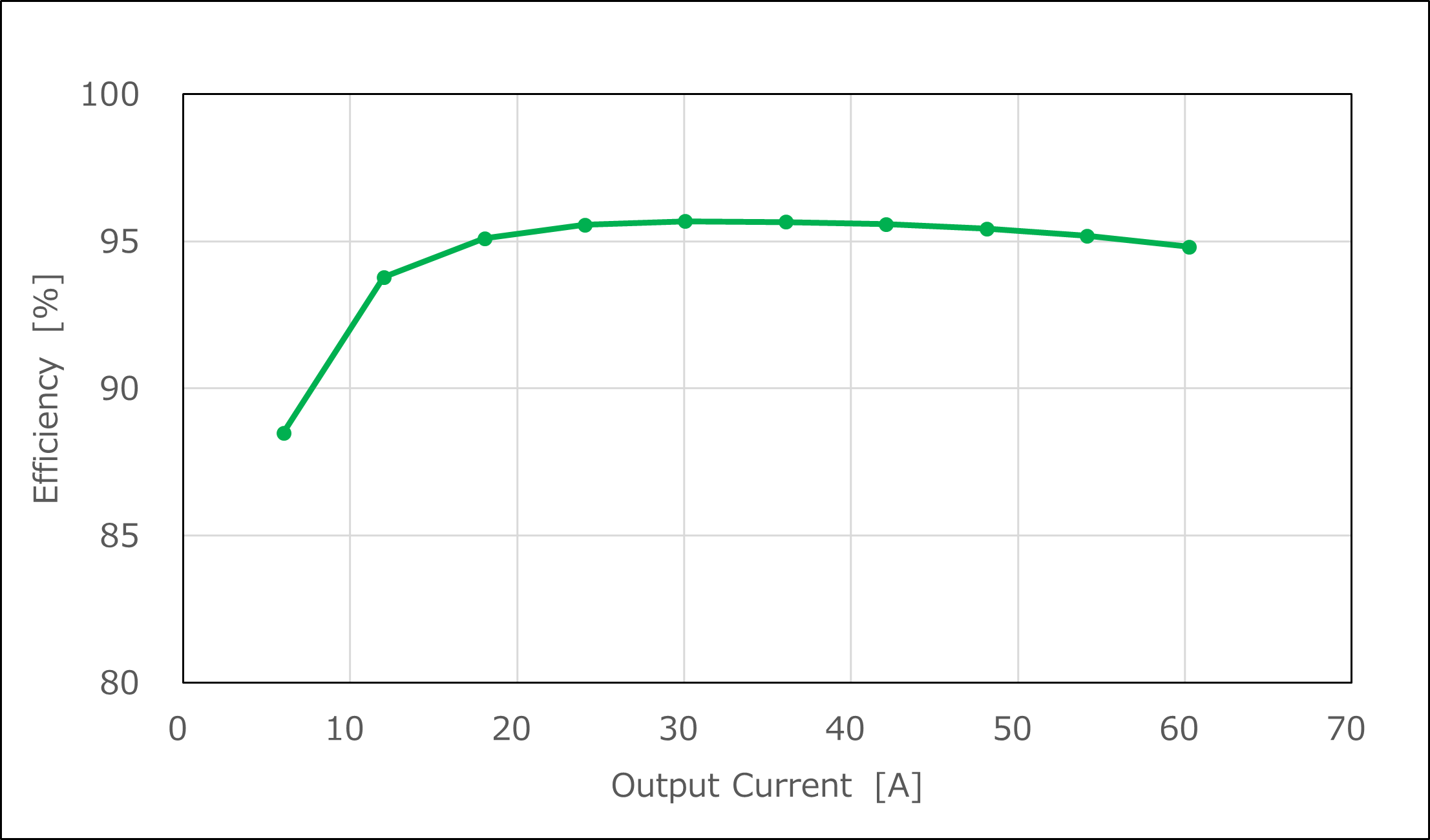

效率曲線
效率曲線

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

*1:Actual PCB was designed on CR8000BD. The other files were made from CR8000BD file.

*2:The data was generated on CR8000BD.

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
Power SiC MOSFETs PFC 電路・2 N通道 SiC MOSFET, 650 V, 0.092 Ω(典型值)@18 V, DFN 8×8、第3世代
SiC Schottky barrier diode PFC 電路・2 650 V/12 A SiC 蕭特基二極體、 DFN8×8
Power SiC MOSFETs PSFB 電路・4 N通道 SiC MOSFET, 650 V, 0.027 Ω(典型值)@18 V, TOLL、第3世代
Power MOSFET (N-ch 150V<VDSS≤250V) PSFB 電路・12 N通道 MOSFET, 200 V, 0.029 Ω@10V, DSOP Advance, U-MOSⅧ-H
Power MOSFET (N-ch single 60V<VDSS≤150V) ORing 電路・6 N通道 MOSFET, 80 V, 0.0019 Ω@10V, SOP Advance(E), U-MOSⅩ-H
Standard Digital Isolators PSFB 電路・1 高速四通道數位式隔離器、高速、150Mbps、5000Vrms、16接腳SOIC寬體
