空調室外機控制電路

此參考設計提供了透過一個微控制處理器(MCU)控制兩個馬達(風扇馬達、壓縮機)和PFC電路的空調室外機的設計指南、數據和其他內容。

Air Conditioner Outdoor Unit Control Circuit
TRS24N65FB TRS24N65FB TMPM4KLFYAUG TMPM4KLFYAUG TPD4204F TPD4204F GT30J65MRB GT30J65MRB TK20A60W5 TK20A60W5 TK20A60W5 TK20A60W5 TK20A60W5 TK20A60W5 TK20A60W5

Click on components for more details

特性

  • AC 200V輸入的空調室外機控制電路

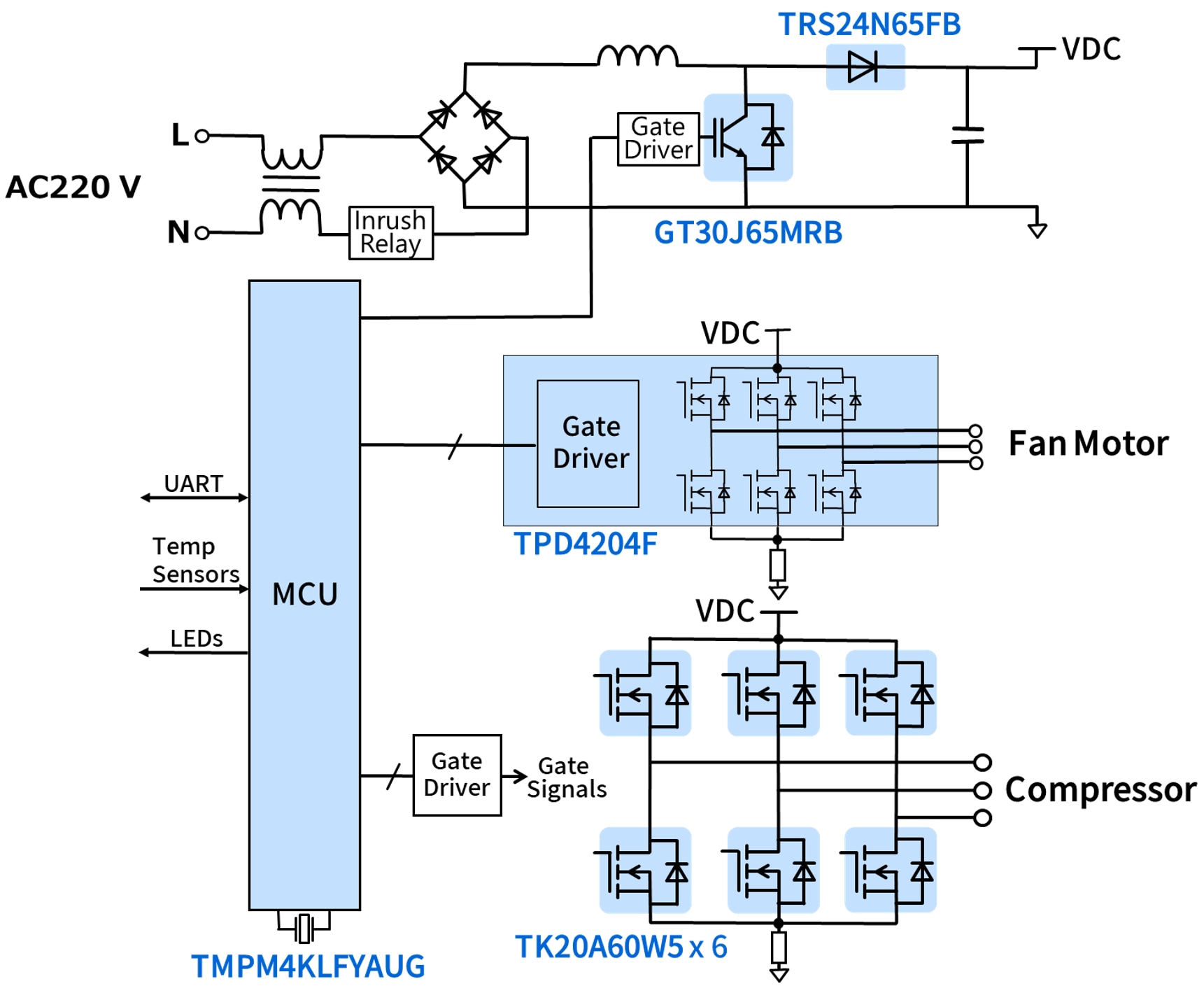

  • 一個MCU控制兩個馬達和一個PFC電路
  • 外形尺寸:160 mm×220 mm
  • 除了MCU之外,我們還提供最佳功率元件(IGBT、功率MOSFET、智慧功率元件、 SiC肖特基勢壘二極體)的整體解決方案。

說明

輸入電壓 AC 220 V (典型值)
控制方法 Sensorless vector control
額定輸出 PFC: 1500 W, 風扇馬達: 200 W, 壓縮機: 1300 W
開關頻率 PFC : 60 kHz ,風扇馬達: 16 kHz ,壓縮機: 6.5 kHz

設計文件

供設計人員使用的材料,例如電路操作概述和設計注意事項的解釋。請點擊每個選項以查看內容。

設計數據

提供可載入到EDA工具中的電路資料、PCB佈局資料以及PCB製造中使用的資料。來自多個工具供應商的可用格式。您可以使用喜歡的工具來自由的編輯它。

*1:實際PCB在CR5000BD上設計。其他文件由CR5000BD文件生成。

*2:數據在CR5000BD上生成。

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
TXZ+4A PFC控制和無感測器向量控制・1
智慧型功率裝置600V (高壓PWM直流無刷馬達驅動IC ) 風扇馬達驅動電路・1 600 V/2.5 A 3相直流無刷馬達驅動IC內建功率元件, SSOP30
單獨分立IGBT PFC電路・1
功率 MOSFET (N通道 500V<VDSS≤700V) 壓縮機電路・6 N通道 MOSFET, 600 V, 0.175 Ω@10V, TO-220SIS, DTMOSⅣ
DMOS電晶體陣列 閥門控制電路・1
光耦(光電晶體管輸出) 室內機通訊電路・2 光耦(光電電晶體輸出),直流輸入, 5000 Vrms , DIP4 ( TLP785 )
SiC肖特基勢壘二極體 PFC電路・1 650 V/24 A SiC蕭特基勢壘二極體, TO-247
比較器( CMOS ) PFC電路・1 雙比較器( CMOS ), 7 V , +/-3.5 V , SOT-505(SM8)
比較器(雙極) 壓縮機電路・1 單比較器(雙極), 36 V , +/-18 V , SOT-25(SMV)
