用於通信設備的1kW非隔離Buck-Boost DC-DC轉換器

該參考設計提供了用於通信設備的1kW非隔離Buck-Boost DC-DC轉換器的設計指南、數據和其他內容。

PCB Photo (example)
TPH9R00CQ5 TPH9R00CQ5 TPH9R00CQH TPH9R00CQH

Click on components for more details

特性

  • 總效率 : 94.9 % (Vin = -48 V, Vout= 54 V, Pout = 1 kW)
  • 外形尺寸 : 150 mm x 150 mm
  • 採用內建高速二極體的功率MOSFET的高效同步整流器

說明

輸入電壓 DC -60 ~ -36 V
輸出電壓 DC 32 V / DC 54 V
輸出功率 1 kW

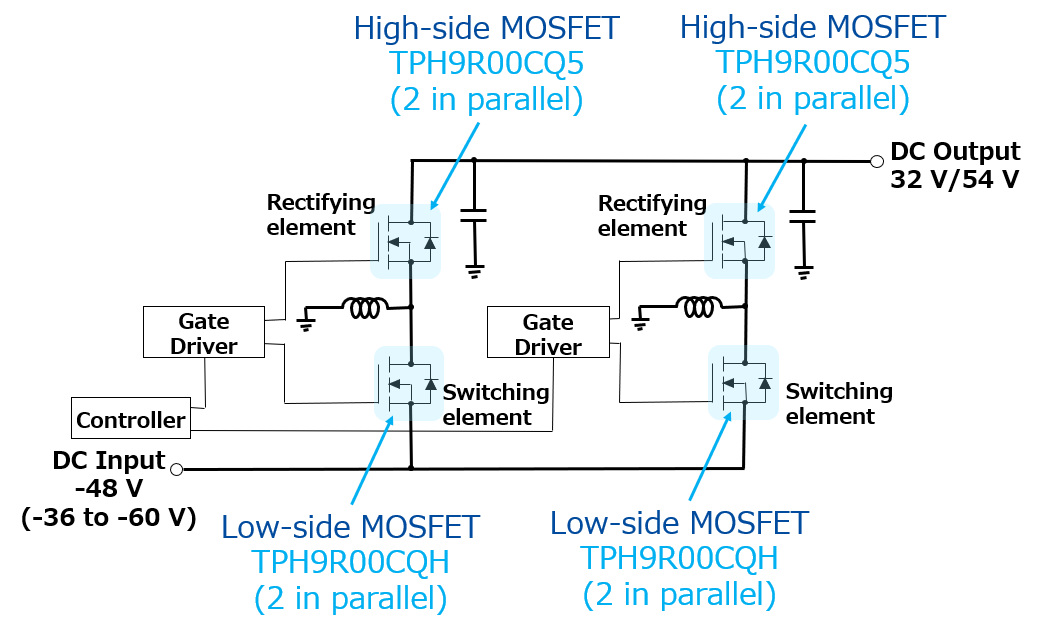

電路拓撲 2相交錯式非隔離Buck-Boost轉換器電路

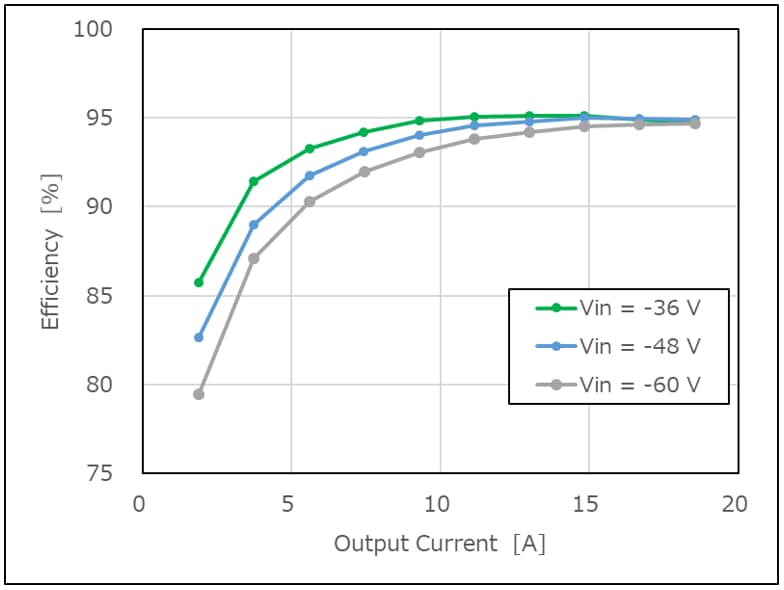

Efficiency Curve (at 54 V output)
效率曲線(@54V輸出)

設計文件

設計・文件 包含以下文件。

設計數據

設計數據包含以下內容。

*1:實際PCB在CR5000BD上設計。其他文件由CR5000BD文件生成。

*2:數據在CR5000BD上生成。

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
功率MOSFET (N通道單 60V<VDSS≤150V) 開關・4 N通道 MOSFET, 150 V, 0.009 Ω@10V, SOP Advance / SOP Advance(N), U-MOSⅩ-H
功率MOSFET (N通道單 60V<VDSS≤150V) 同步整流器・4 N通道 MOSFET, 150 V, 0.009 Ω@10V, Qrr=34nC@100A/μs, SOP Advance / SOP Advance(N), U-MOSⅩ-H
