通信機器用非絶縁昇降圧1 kW DC-DCコンバーター

通信機器用非絶縁昇降圧1 kW DC-DCコンバーター。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

基板写真(例)
TPH9R00CQ5 TPH9R00CQ5 TPH9R00CQH TPH9R00CQH

クリックで詳細製品情報表示

特長

  • 変換効率:94.9 % (Vin = -48 V, Vout= 54 V, Pout = 1 kW)
  • 外形サイズ:150 mm x 150 mm
  • 高速ダイオードを内蔵したパワーMOSFETによる高効率な同期整流

概要

入力電圧 DC -60 ~ -36 V
出力電圧 DC 32 V / DC 54 V
出力電力 1 kW

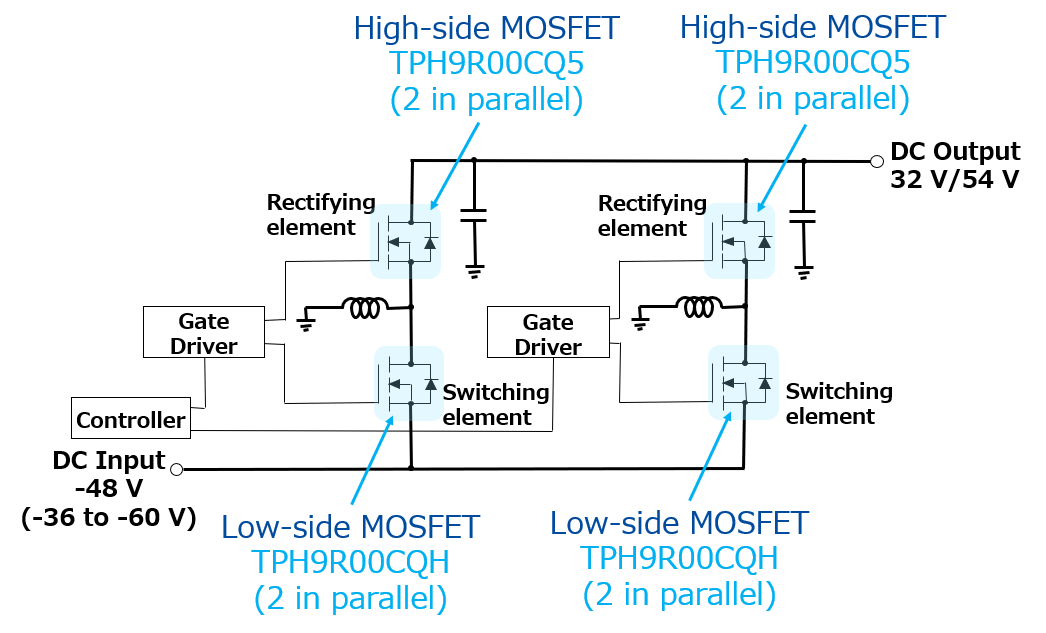

回路構成 2相インターリーブ非絶縁昇降圧コンバーター回路

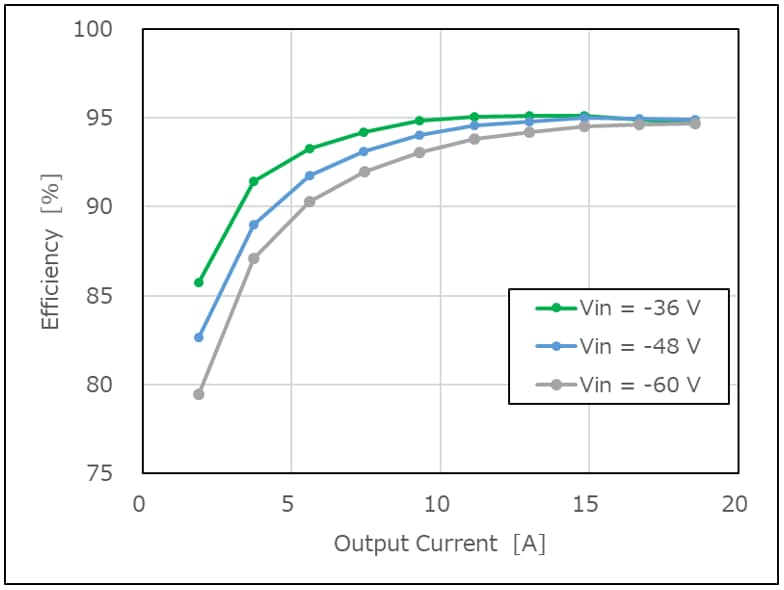

効率カーブ (出力54 V時)
効率カーブ (出力54 V時)

デザインドキュメント

デザインドキュメントには以下のドキュメントが含まれます。

デザインデータ

デザインデータには以下のドキュメントが含まれます。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 同期整流・4 N-ch MOSFET, 150 V, 0.009 Ω@10V, Qrr=34nC@100A/μs, SOP Advance / SOP Advance(N), U-MOSⅩ-H
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) スイッチ・4 N-ch MOSFET, 150 V, 0.009 Ω@10V, SOP Advance / SOP Advance(N), U-MOSⅩ-H
