1 kW Full-Bridge DC-DC Converter

This reference design provides design guide, data and other contents of 1 kW server power supply using phase shifetd full-bridge DC-DC converter.

Exterior photo of 1 kW full-bridge DC-DC converter.

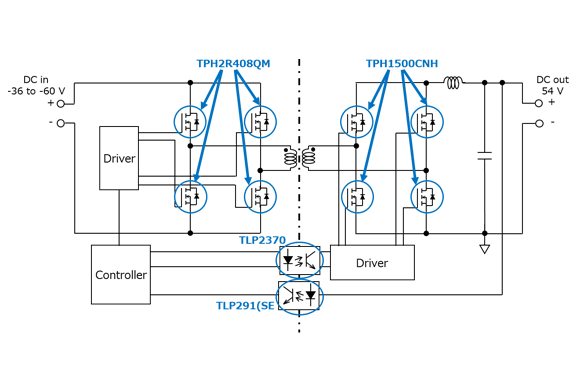

TPH2R408QM TPH2R408QM TPH2R408QM TPH2R408QM TPH1500CNH TPH1500CNH TPH1500CNH TPH1500CNH TLP2370 TLP291(SE

Click on components for more details

特性

  • High efficiency and high power power supply
  • Total efficiency：94.7 % (Vin = -54 V at 100 % load)
  • Outline size：207 mm x 120 mm x 45 mm
  • Provides appropriate power devices (MOSFET) and photocouplers totally

說明

Input voltage DC -36 to -60 V
Output voltage DC 54 V
Output power 1 kW
Circuit topology Phase-Shifetd Full-Bridge ＋ Synchronous Rectification
Efficiency curve of 1 kW full-bridge DC-DC converter.
Efficiency Curves

設計文件

供設計人員使用的材料，例如電路操作概述和設計注意事項的解釋。請點擊每個選項以查看內容。

設計數據

提供可載入到EDA工具中的電路資料、PCB佈局資料以及PCB製造中使用的資料。來自多個工具供應商的可用格式。您可以使用喜歡的工具來自由的編輯它。

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
Power MOSFET (N-ch single 60V<VDSS≤150V) Primary-side・4 N-ch MOSFET, 80 V, 0.00243 Ω@10V, SOP Advance, U-MOSⅩ-H
Power MOSFET (N-ch single 60V<VDSS≤150V) Secondary-side・8 N-ch MOSFET, 150 V, 0.0154 Ω@10V, SOP Advance, U-MOSⅧ-H
Photocoupler (photo-IC output) Communication between primary-side and secondary-side ・2 Photocoupler (photo-IC output), High-speed, 20 Mbps, 3750 Vrms, 5pin SO6
Photocoupler (phototransistor output) Output voltage feedback・1 Photocoupler (phototransistor output), DC input, 3750 Vrms, SO4

相關文件

我們提供有助於設計和考慮類似電路的材料，例如已安裝產品的應用說明。請點擊每個選項以查看內容。
