1 kWフルブリッジ方式DC-DCコンバーター

位相シフト方式フルブリッジ方式DC-DCコンバーターを採用した1 kW高効率電源のリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。

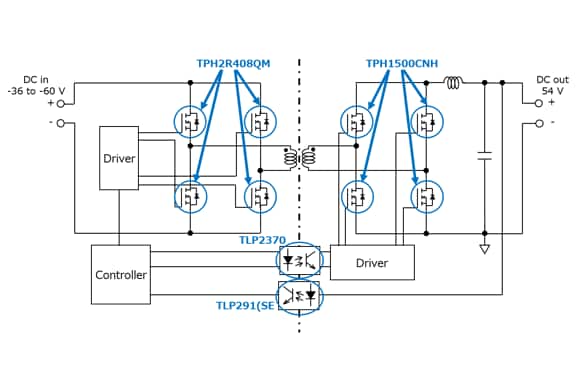

これは、1 kWフルブリッジ方式DC-DCコンバーターの外観写真です。
TPH2R408QM TPH2R408QM TPH2R408QM TPH2R408QM TPH1500CNH TPH1500CNH TPH1500CNH TPH1500CNH TLP2370 TLP291(SE

クリックで詳細製品情報表示

特長

  • 高効率、高出力電源
  • 変換効率：94.7 % (Vin = -54 V、100 %負荷)
  • 外形サイズ：207 mm x 120 mm x 45 mm
  • 最適なパワー素子 (MOSFET) 、フォトカプラーをトータルで提案

概要

入力電圧 DC -36 ~ -60 V
出力電圧 DC 54 V
出力電力 1 kW
回路構成 位相シフト方式フルブリッジ ＋ 同期整流回路

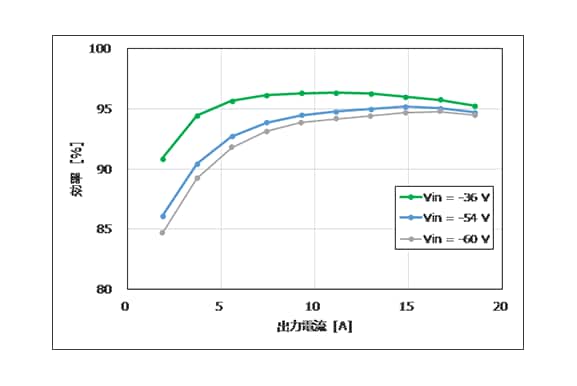

これは、1 kWフルブリッジ方式DC-DCコンバーターの効率カーブです。
効率カーブ

デザインドキュメント

デザインドキュメントには以下のドキュメントが含まれます。

デザインデータ

デザインデータには以下のドキュメントが含まれます。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 一次側・4 N-ch MOSFET, 80 V, 0.00243 Ω@10V, SOP Advance, U-MOSⅩ-H
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 二次側・8 N-ch MOSFET, 150 V, 0.0154 Ω@10V, SOP Advance, U-MOSⅧ-H
フォトカプラ(IC出力) 一次側、二次側間信号伝達・2 Photocoupler (photo-IC output), High-speed, 20 Mbps, 3750 Vrms, 5pin SO6
フォトカプラ(トランジスタ出力) 出力電圧フィードバック・1 Photocoupler (phototransistor output), DC input, 3750 Vrms, SO4
