Half-Bridge (HB) DC-DC Power Supply Basic Simulation Circuit

This reference design provides OrCAD® based simulation circuit, simulation results and design guide. This is for designing Half-Bridge (HB) topology of DC-DC power supply.

Circuit of Half-Bridge (HB) DC-DC power supply basic simulation circuit.

特性

  • undled simulation circuit and device models.
  • Able to edit power supply specificatoin and devices freely.
  • Able to set power supply specificatoin and ciruit parameters on OrCAD®

說明

  • Basic simulation circuit of Half-Bridge DC-DC Power Supply Basic Simulation Circuit that can operate on OrCAD®.
Input voltage DC 48 V
Output voltage DC 5 V
Output power 100 W

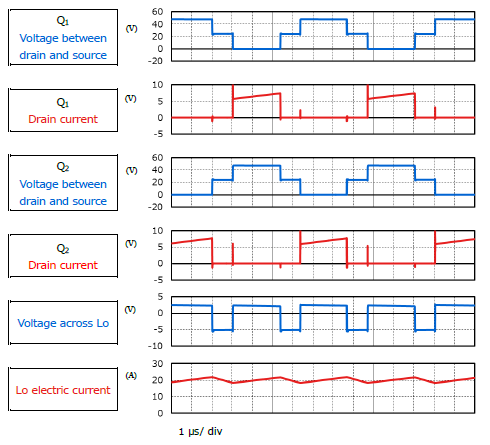

Waveforms of Half-Bridge (HB) DC-DC power supply basic simulation circuit.
Waveforms

設計文件

供設計人員使用的材料，例如電路操作概述和設計注意事項的解釋。請點擊每個選項以查看內容。

設計數據

提供可載入到EDA工具中的電路資料、PCB佈局資料以及PCB製造中使用的資料。來自多個工具供應商的可用格式。您可以使用喜歡的工具來自由的編輯它。

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
Power MOSFET (N-ch single 60V<VDSS≤150V) Primary side・2 N-ch MOSFET, 80 V, 0.0133 Ω@10V, TSON Advance, U-MOSⅧ-H
Power MOSFET (N-ch single VDSS≤30V) Secondary side
synchronous rectification・2		 N-ch MOSFET, 30 V, 0.002 Ω@10V, SOP Advance, U-MOSⅨ-H
