10kW 3相AC 400V輸入PFC轉換器

此設計能提供10kW的功率，直流輸出為750V。具有三相交流輸入（312V至528V），並採用1200V的SiC MOSFET進行三相圖騰柱配置，輸出750V的直流電。 它適用於電動車充電站和各種使用3相AC電源輸入的工業設備等應用。 此參考設計提供了電路各部分的設計要點、使用方法和調整方法的說明，以及電路圖、PCB電路板等設計資訊，可幫助您進行設計。

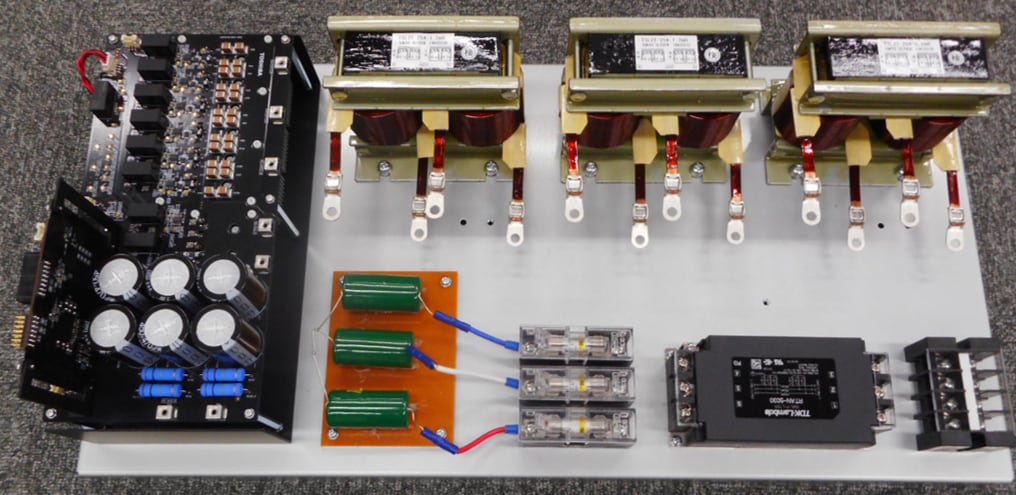

外觀
外觀

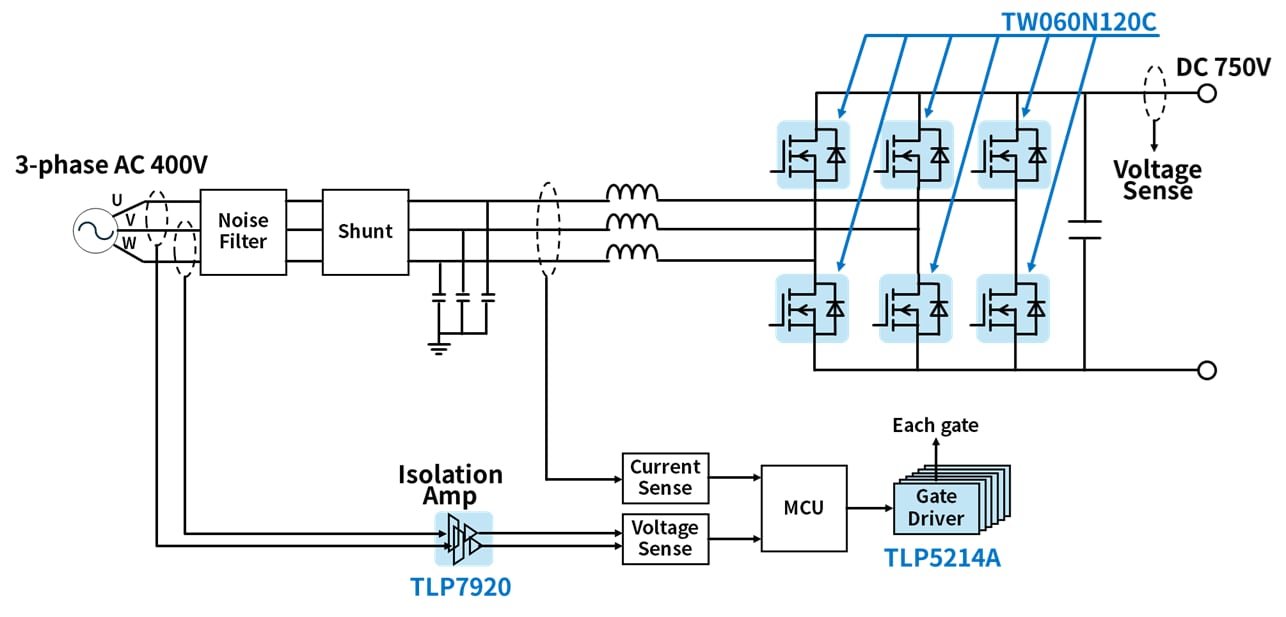

TLP7920 TLP7920 TLP5214A TLP5214A TW060N120C TW060N120C TW060N120C TW060N120C TW060N120C TW060N120C TW060N120C

Click on components for more details

特性

  • 配備最新一代功率SiC MOSFET
  • 3相圖騰柱配置，能夠提供高達10kW的功率，DC輸出為750V
  • 轉換效率：97.9%（Vin＝400V，100%負載）

說明

輸入電壓 AC 312 至 528V
輸出電壓 DC 750V
輸出功率 10kW

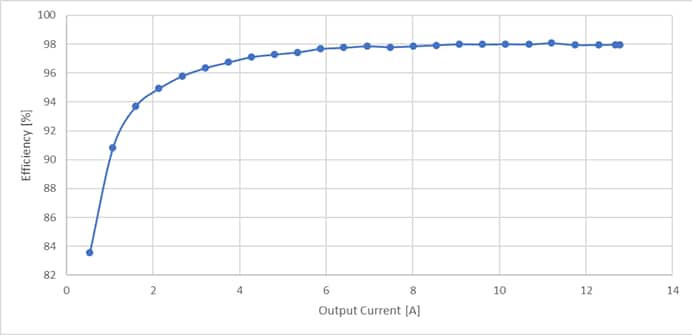

效率曲線
效率曲線

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

使用東芝項目/產品

器件型號 器件目錄 使用部位・數量 說明
功率SiC MOSFET PFC電路・6 N通道SiC MOSFET、1200V、0.060Ω（典型值）@18V、TO-247、第3代
光耦(光電IC輸出） 閘極驅動電路・6 光耦(光電IC輸出）、 IGBT驅動電路、IOP＝+/-4.0 A、5000Vrms、SO16L
光耦（隔離放大器） 電壓檢測電路・2 光耦（隔離放大器）、類比輸出、5000Vrms、DIP8
