Si MOSFET/IGBTからSiC MOSFETに換えると、何が変わりますか？
Si IGBTからSiC MOSFETに置き換えることで高周波化によるセットの小型・軽量化と高効率な電力変換が実現できます。Si MOSFET/IGBTと、SiC MOSFETの特徴について、比較したイメージを表1に示します。
| 電気的特性項目 シンボル （改善方向） |
実使用上の関係 | Si 材料 | SiC 材料 | |
|---|---|---|---|---|
| MOSFET | IGBT （*FRD内蔵） |
MOSFET （SBD内蔵） |
||
| 耐圧（大） | セットの高耐圧化 | ★★ | ★★★ | ★★★ |
| スイッチング損失（小） | 効率（ターンオン/オフ時の損失の小ささ） | ★★ | ★ | ★★★ |
| 内蔵ダイオードの順電圧（小） | 効率（ダイオード通電時の損失の小ささ） | ★★ | ★★ | ★★★ |
| 内蔵ダイオードの逆回復時間trr（小） | 効率（ターンオン損失の小ささ） | ★ | ★★ | ★★★ |
表1 Si MOSFET、Si IGBT、SiC MOSFETの特徴比較

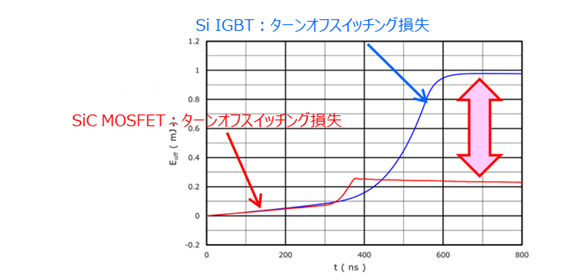

当社のSiC MOSFETとSi IGBT をTa=25°Cの環境下においてスイッチングさせたときの損失波形を図1（a）および（b）に示します。SiC MOSFETの場合、Si IGBTに比べてターンオフ損失およびターンオン損失で65%低減しています。
①ターンオン損失の低減は、 SiC MOSFETに内蔵されているSiC SBDの方が、Si IGBTに内蔵されているSi FRDよりも損失に影響するtrr・Irrが、小さいことが影響しています。
②ターンオフ損失の低減は 、SiC MOSFETは、Si IGBTのように少数キャリアの蓄積が無く、テール電流による損失が無いことが影響しています。
