アクションカメラ

全体ブロック図

アクションカメラ

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

バッテリーとUSBユニット

バッテリーとUSBユニット(1)

USB給電によるバッテリー充放電回路例

バッテリーとUSBユニット(2)

USB給電によるバッテリー充放電回路例

RF回路

RFユニット Wi-Fi^Ⓡ/Bluetooth^Ⓡ

ワイヤレス通信用RF回路例

RFユニット GPS

GPS信号受信用RF回路例

ディスプレーユニット

タッチパネル対応のLCDディスプレー回路例

カメラユニット

撮影カメラのイメージセンサー周辺回路例

画像処理部

画像認識プロセッサーを使用した画像処理部の回路例

画像処理部

画像認識プロセッサーを使用した画像処理部の回路例

サブブロック図

バッテリーとUSBユニット

バッテリーとUSBユニット(1)

USB給電によるバッテリー充放電回路例

TVSダイオード

品番	DF2B7BSL	DF2S23P2CTC
東芝パッケージ名	SOD-962 (SL2)	SOD-963 (CST2C)
V_ESD (Max) [kV]	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.2	0.13
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12	160

ラインアップを検索する

電子ヒューズ (eFuse IC)(1)

品番	TCKE800NA	TCKE805NA	TCKE812NA
東芝パッケージ名	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

電子ヒューズ (eFuse IC)(2)

品番	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
東芝パッケージ名	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

N-ch MOSFETゲートドライバーIC(1)

品番	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
東芝パッケージ名	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

ラインアップを検索する

N-ch MOSFETゲートドライバーIC(2)

品番	TCK423G	TCK424G	TCK425G
東芝パッケージ名	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

ラインアップを検索する

N-ch コモンドレインMOSFET

品番	SSM14N956L	SSM10N954L	SSM6N951L	SSM10N961L
東芝パッケージ名	TCSPED-302701	TCSPAC-153001	TCSP6A-172101	TCSPAG-341501
V_DSS (Max) [V]
I_D (Max) [A]
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]
極性	N-ch×2	N-ch×2	N-ch×2	N-ch×2

ラインアップを検索する

バッテリーとUSBユニット(2)

USB給電によるバッテリー充放電回路例

低容量TVSダイオード
小信号MOSFET (N-ch)
小信号MOSFET (P-ch)

低容量TVSダイオード

品番	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

ラインアップを検索する

小信号MOSFET (N-ch)

品番	SSM6K513NU	SSM6N55NU
東芝パッケージ名	SOT-1220 (UDFN6B)	SOT-1118 (UDFN6)
V_DSS (Max) [V]	30	30
I_D (Max) [A]	15	4.0
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.012	0.064
極性	N-ch	N-ch×2

ラインアップを検索する

小信号MOSFET (P-ch)

品番	SSM6J507NU
東芝パッケージ名	SOT-1220 (UDFN6B)
V_DSS (Max) [V]	-30
I_D (Max) [A]	-10
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.028
極性	P-ch

ラインアップを検索する

RF回路

RFユニット Wi-Fi^Ⓡ/Bluetooth^Ⓡ

ワイヤレス通信用RF回路例

低容量TVSダイオード
大電流LDOレギュレーター

低容量TVSダイオード

品番	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

ラインアップを検索する

大電流LDOレギュレーター

品番	TCR15AG シリーズ	TCR5BM シリーズ	TCR5RG シリーズ
東芝パッケージ名	WCSP6F	DFN5B	WCSP4F
I_OUT (Max) [mA]	1500	500	500
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0

ラインアップを検索する

RFユニット GPS

GPS信号受信用RF回路例

小電流LDOレギュレーター
大電流LDOレギュレーター

小電流LDOレギュレーター

品番	TCR3RM シリーズ	TCR3UM シリーズ	TCR3UG シリーズ	TCR3DG シリーズ
東芝パッケージ名	DFN4F	DFN4E	WCSP4F	WCSP4E
I_OUT (Max) [mA]	300	300	300	300
V_OUT [V]	0.9 to 4.5	0.8 to 5.0	0.8 to 5.0	1.0 to 4.5

ラインアップを検索する

大電流LDOレギュレーター

品番	TCR15AG シリーズ	TCR5BM シリーズ	TCR5RG シリーズ
東芝パッケージ名	WCSP6F	DFN5B	WCSP4F
I_OUT (Max) [mA]	1500	500	500
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0

ラインアップを検索する

ディスプレーユニット

タッチパネル対応のLCDディスプレー回路例

低容量TVSダイオード
TVSダイオード
ショットキーバリアダイオード

低容量TVSダイオード

品番	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

ラインアップを検索する

TVSダイオード

品番	DF2B7BSL	DF2S23P2CTC
東芝パッケージ名	SOD-962 (SL2)	SOD-963 (CST2C)
V_ESD (Max) [kV]	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.2	0.13
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12	160

ラインアップを検索する

ショットキーバリアダイオード

品番	DSR01S30SL	CLS10F40
東芝パッケージ名	SOD-962 (SL2)	CL2E
V_RRM (Max) [V]
V_R (Max) [V]	30	40
C_T (Typ.) [pF]	8.2	130

ラインアップを検索する

カメラユニット

撮影カメラのイメージセンサー周辺回路例

低容量TVSダイオード
小電流LDOレギュレーター
大電流LDOレギュレーター

低容量TVSダイオード

品番	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

ラインアップを検索する

小電流LDOレギュレーター

品番	TCR3RM シリーズ	TCR3UM シリーズ	TCR3UG シリーズ	TCR3DG シリーズ
東芝パッケージ名	DFN4F	DFN4E	WCSP4F	WCSP4E
I_OUT (Max) [mA]	300	300	300	300
V_OUT [V]	0.9 to 4.5	0.8 to 5.0	0.8 to 5.0	1.0 to 4.5

ラインアップを検索する

大電流LDOレギュレーター

品番	TCR15AG シリーズ	TCR5BM シリーズ	TCR5RG シリーズ
東芝パッケージ名	WCSP6F	DFN5B	WCSP4F
I_OUT (Max) [mA]	1500	500	500
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0

ラインアップを検索する

画像処理部

画像認識プロセッサーを使用した画像処理部の回路例

低容量TVSダイオード
TVSダイオード

低容量TVSダイオード

品番	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

ラインアップを検索する

TVSダイオード

品番	DF2B7BSL	DF2S23P2CTC
東芝パッケージ名	SOD-962 (SL2)	SOD-963 (CST2C)
V_ESD (Max) [kV]	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.2	0.13
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12	160

ラインアップを検索する

画像処理部

画像認識プロセッサーを使用した画像処理部の回路例

低容量TVSダイオード
TVSダイオード

低容量TVSダイオード

品番	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

ラインアップを検索する

TVSダイオード

品番	DF2B7BSL	DF2S23P2CTC
東芝パッケージ名	SOD-962 (SL2)	SOD-963 (CST2C)
V_ESD (Max) [kV]	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1
R_dyn (Typ.) [Ω]	0.2	0.13
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12	160

ラインアップを検索する

リファレンスデザイン

小型パッケージDFN4D、300mA出力LDOレギュレーターTCR3EMxxA / 3DMxxA / 3LMxxAシリーズ電源回路への応用

モバイル機器などに最適な、小型パッケージに搭載したLDOレギュレーターを、特長(スタンダードタイプ・低ドロップアウト電圧タイプ・低消費電流タイプ)に合わせて3シリーズをラインアップ。各シリーズの特長・設計のポイント・使用方法を提供。

LDO / DFN4D

詳細

パワーマルチプレクサー回路 (コモンドレインMOSFET応用)

2入力1出力のパワーマルチプレクサー回路を小型基板に実現。開発済みのパワーマルチプレクサー回路リファレンスデザインに、コモンドレインMOSFET応用回路を追加いたしました。当社の多彩な製品ラインアップから、MOSFETゲートドライバーIC・ツェナーダイオードなど最適なデバイスを組み合わせ、BBMとMBBの切り替えを実現したリファレンス回路を提供致します。

パワーマルチプレクサ回路 / 2入力1出力

詳細

パワーマルチプレクサー回路

2入力1出力のパワーマルチプレクサー回路を小型基板に実現。当社の多彩なラインアップから、MOSFETゲートドライバーIC・eFuseIC・ツェナーダイオード・MOSFETなど最適なデバイスを選択し、BBMとMBBの切り替え・理想ダイオード特性を実現したリファレンス回路を提供致します。

パワーマルチプレクサ回路 / 2入力1出力

詳細

LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用

超小型パッケージを採用した低消費電力・高速負荷過渡応答のLDOレギュレーターのリファレンスデザインです。応用回路例、低消費電流・PSRR・負荷過渡応答などの特性解説などを提供します。

LDOレギュレーター / TCR3UG

詳細

LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路

超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

LDOレギュレーター / TCR15AG

詳細

LDOレギュレーター TCR15AGADJ応用と回路

超小型パッケージを採用した可変出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

LDOレギュレーター

詳細

車載カテゴリートップ表示

ボディエレクトロニクス

xEV

インフォテインメント

先進運転支援システム(ADAS)

シャーシ

産業用機器カテゴリートップ表示

インフラ機器

BEMS/HEMS

FA

業務用機器

民生/個人用機器カテゴリートップ表示

IoT機器（エッジデバイス）

ヘルスケア機器

ウェアラブル端末

モバイル

PC関連機器

家庭用電化製品

全体ブロック図

サブブロック図

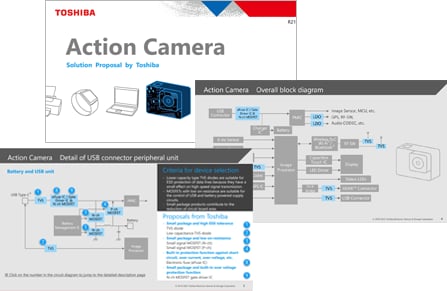

ソリューション提案
