ヘッドアップディスプレー (HUD)

全体ブロック図

ヘッドアップディスプレー (HUD)

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

DC-DCコンバーター回路

DC-DCコンバーター回路 (非絶縁昇圧型)

非絶縁タイプの昇圧型DC-DCコンバーター回路例

DC-DCコンバーター回路 (非絶縁降圧型)

非絶縁タイプの降圧型DC-DCコンバーター回路例

モータードライバー

モータードライバー (ディスクリート構成)

MOSFETを使用したモーター駆動回路例

モータードライバー (IC構成)

モータードライバーICを使用したモーター駆動回路例

電源ON/OFF制御、電源逆接保護回路

電源ON/OFF制御、電源逆接保護回路 (N-chタイプ)

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

電源ON/OFF制御、電源逆接保護回路 (P-chタイプ)

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

サブブロック図

DC-DCコンバーター回路

DC-DCコンバーター回路 (非絶縁昇圧型)

非絶縁タイプの昇圧型DC-DCコンバーター回路例

U-MOSシリーズ 40 V系 N-ch MOSFET

U-MOSシリーズ 40 V系 N-ch MOSFET

品番	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
東芝パッケージ名	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.00030
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

DC-DCコンバーター回路 (非絶縁降圧型)

非絶縁タイプの降圧型DC-DCコンバーター回路例

U-MOSシリーズ 40 V系 N-ch MOSFET

U-MOSシリーズ 40 V系 N-ch MOSFET

品番	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
東芝パッケージ名	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.00030
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

モータードライバー

モータードライバー (ディスクリート構成)

MOSFETを使用したモーター駆動回路例

汎用小信号MOSFET

汎用小信号MOSFET

品番	SSM3K7002KF	SSM3J168F	SSM3J66MFV
東芝パッケージ名	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
極性	N-ch	P-ch	P-ch

ラインアップを検索する

モータードライバー (IC構成)

モータードライバーICを使用したモーター駆動回路例

ステッピングモータードライバー
MCU用電源IC
MCU用電源IC (トラッカー内蔵)

ステッピングモータードライバー

品番	TB9120AFTG
東芝パッケージ名	P-VQFN28-0606-0.65
製品分類	車載用ステッピングモータードライバー

ラインアップを検索する

MCU用電源IC

品番	TB9005FNG
東芝パッケージ名	SSOP20
製品分類	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵

ラインアップを検索する

MCU用電源IC (トラッカー内蔵)

品番	TB9044AFNG	TB9045FNG-110	TB9045FNG-120	TB9045FNG-125	TB9045FNG-150
東芝パッケージ名	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50
製品分類	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵

ラインアップを検索する

電源ON/OFF制御、電源逆接保護回路

電源ON/OFF制御、電源逆接保護回路 (N-chタイプ)

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

U-MOSシリーズ 40 V系 N-ch MOSFET

品番	XPN3R804NC	TK1R4S04PB	XPHR7904PS	TPWR7904PB	XPJR6604PB	XPQR3004PB
東芝パッケージ名	TSON Advance(WF)	DPAK+	SOP Advance(WF)	DSOP Advance(WF)L	S-TOGL	L-TOGL
V_DSS (Max) [V]	40	40	40	40	40	40
I_D (Max) [A]	40	120	150	150	200	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0038	0.00135	0.00079	0.00079	0.00066	0.00030
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

ゲートドライバー (スイッチ用)

品番	TPD7104AF	TPD7106F	TPD7107F
東芝パッケージ名	PS-8	SSOP16	WSON10A
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+5mA/ Internally Limited		Internally Limited /-5m

ラインアップを検索する

汎用小信号MOSFET

品番	SSM3K7002KF	SSM3J168F	SSM3J66MFV
東芝パッケージ名	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
極性	N-ch	P-ch	P-ch

ラインアップを検索する

汎用小信号バイポーラートランジスター

品番	2SC4738	2SA1832	2SC4116	2SA1586	2SC2712	2SA1162
東芝パッケージ名	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	50	-50	50	-50	50	-50
I_C (Max) [A]	0.15	-0.15	0.15	-0.15	0.15	-0.15
極性	NPN	PNP	NPN	PNP	NPN	PNP

ラインアップを検索する

小信号抵抗内蔵型トランジスター (BRT)

品番	RN1907FE	RN2907FE	RN1901	RN2901
東芝パッケージ名	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
極性 (Q1)	NPN	PNP	NPN	PNP
極性 (Q2)	NPN	PNP	NPN	PNP

ラインアップを検索する

TVSダイオード (CAN通信用)

品番	DF3D18FU	DF3D29FU	DF3D36FU
東芝パッケージ名	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

ラインアップを検索する

MCU用電源IC

品番	TB9005FNG
東芝パッケージ名	SSOP20
製品分類	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵

ラインアップを検索する

MCU用電源IC (トラッカー内蔵)

品番	TB9044AFNG	TB9045FNG-110	TB9045FNG-120	TB9045FNG-125	TB9045FNG-150
東芝パッケージ名	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50
製品分類	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵

ラインアップを検索する

電源ON/OFF制御、電源逆接保護回路 (P-chタイプ)

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

U-MOSシリーズ -40 V / -60 V系 P-ch MOSFET

品番	XPN9R614MC	TJ90S04M3L	TJ60S06M3L	XPH3R114MC	XPH8R316MC
東芝パッケージ名	TSON Advance(WF)	DPAK+	DPAK+	SOP Advance(WF)	SOP Advance(WF)
V_DSS (Max) [V]	-40	-40	-60	-40	-60
I_D (Max) [A]	-40	-90	-60	-100	-90
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0096	0.0043	0.0112	0.0031	0.0083
極性	P-ch	P-ch	P-ch	P-ch	P-ch

ラインアップを検索する

汎用小信号MOSFET

品番	SSM3K7002KF	SSM3J168F	SSM3J66MFV
東芝パッケージ名	SOT-346 (S-Mini)	SOT-346 (S-Mini)	SOT-723 (VESM)
V_DSS (Max) [V]	60	-60	-20
I_D (Max) [A]	0.4	-0.4	-0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	1.75	1.9	0.39
極性	N-ch	P-ch	P-ch

ラインアップを検索する

汎用小信号バイポーラートランジスター

品番	2SC4738	2SA1832	2SC4116	2SA1586	2SC2712	2SA1162
東芝パッケージ名	SOT-416 (SSM)	SOT-416 (SSM)	SOT-323 (USM)	SOT-323 (USM)	SOT-346 (S-Mini)	SOT-346 (S-Mini)
V_CEO (Max) [V]	50	-50	50	-50	50	-50
I_C (Max) [A]	0.15	-0.15	0.15	-0.15	0.15	-0.15
極性	NPN	PNP	NPN	PNP	NPN	PNP

ラインアップを検索する

小信号抵抗内蔵型トランジスター (BRT)

品番	RN1907FE	RN2907FE	RN1901	RN2901
東芝パッケージ名	SOT-563 (ES6)	SOT-563 (ES6)	SOT-363 (US6)	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	50	-50	50	-50
V_CEO (Q2) (Max) [V]	50	-50	50	-50
I_C (Q1) (Max) [A]	0.1	-0.1	0.1	-0.1
I_C (Q2) (Max) [A]	0.1	-0.1	0.1	-0.1
極性 (Q1)	NPN	PNP	NPN	PNP
極性 (Q2)	NPN	PNP	NPN	PNP

ラインアップを検索する

TVSダイオード (CAN通信用)

品番	DF3D18FU	DF3D29FU	DF3D36FU
東芝パッケージ名	SOT-323 (USM)	SOT-323 (USM)	SOT-323 (USM)
V_ESD (Max) [kV]	+/-30	+/-25	+/-20
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.8	1.1	1.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	9	9	6.5

ラインアップを検索する

MCU用電源IC

品番	TB9005FNG
東芝パッケージ名	SSOP20
製品分類	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵

ラインアップを検索する

MCU用電源IC (トラッカー内蔵)

品番	TB9044AFNG	TB9045FNG-110	TB9045FNG-120	TB9045FNG-125	TB9045FNG-150
東芝パッケージ名	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50	HTSSOP48-P-300-0.50
製品分類	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵	車載CPU用レギュレーター, ウオッチドッグタイマー内蔵

ラインアップを検索する

車載カテゴリートップ表示

ボディエレクトロニクス

xEV

インフォテインメント

先進運転支援システム(ADAS)

シャーシ

産業用機器カテゴリートップ表示

インフラ機器

BEMS/HEMS

FA

業務用機器

民生/個人用機器カテゴリートップ表示

IoT機器（エッジデバイス）

ヘルスケア機器

ウェアラブル端末

モバイル

PC関連機器

家庭用電化製品

全体ブロック図

サブブロック図

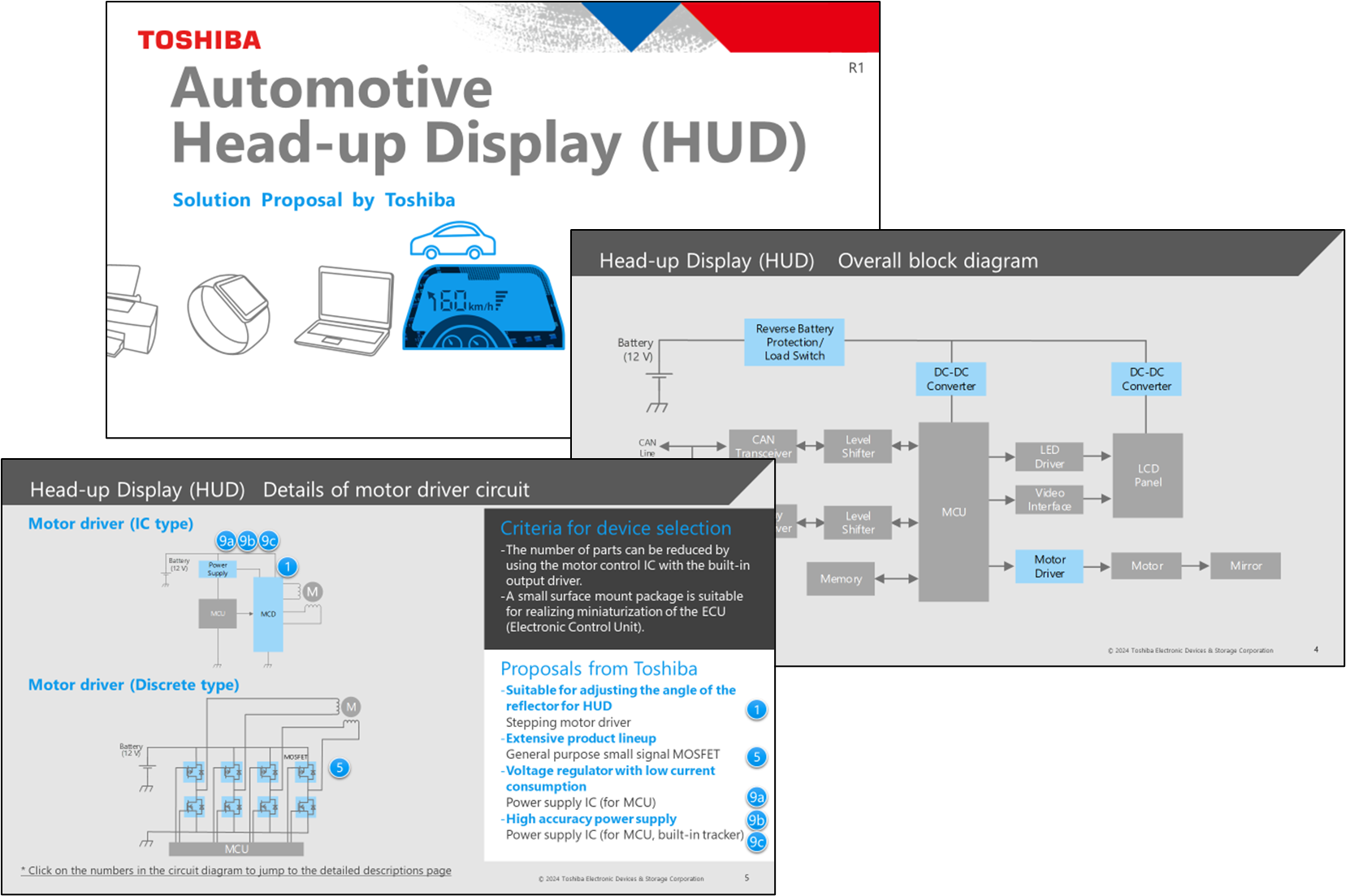

ソリューション提案
