コードレス電動工具

全体ブロック図

コードレス電動工具

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

モーター駆動回路

モーター駆動回路ブラシレスDCモーター (モータードライバー使用回路)

駆動用MOSFET内蔵ドライバーを用いたブラシレスモーターの駆動回路例

モーター駆動回路ブラシレスDCモーター (モーターコントローラーとMOSFET使用回路)

ドライバーと駆動用外付けMOSFETを用いたブラシレスモーターの駆動回路例

モーター駆動回路ブラシ付きDCモーター / スイッチ回転切り替え

スイッチ回転切り替え機能を持ったブラシ付きモーターの駆動回路例

モーター駆動回路ブラシ付きDCモーター / MOSFET回転切り替え

MOSFETを用いたHブリッジによる回転切り替え機能を持つブラシ付きモーターの駆動回路例

マイクロコントローラー周辺回路

オペアンプやLDOを用いたマイクロコントローラーの電源や信号入力等の周辺回路例

バッテリー充電回路

バッテリーの充電に使用されるAC-DC電源回路例

サブブロック図

モーター駆動回路

モーター駆動回路ブラシレスDCモーター (モータードライバー使用回路)

駆動用MOSFET内蔵ドライバーを用いたブラシレスモーターの駆動回路例

三相ブラシレスDCモータードライバー (MOSFET内蔵)

三相ブラシレスDCモータードライバー (MOSFET内蔵)

品番	TC78B016FTG
東芝パッケージ名	P-WQFN36-0505-0.50-001
V_OUT (Max) [V]	40
I_OUT (Max) [A]	3
V_M [V]	6 to 30
R_ON (Typ.) [Ω]	0.24

ラインアップを検索する

モーター駆動回路ブラシレスDCモーター (モーターコントローラーとMOSFET使用回路)

ドライバーと駆動用外付けMOSFETを用いたブラシレスモーターの駆動回路例

三相ブラシレスDCモーターコントローラー (MOSFET外付け)
U-MOSシリーズ MOSFET(1)
U-MOSシリーズ MOSFET(2)

三相ブラシレスDCモーターコントローラー (MOSFET外付け)

品番	TB6584FNG	TB6584AFNG	TB6634FNG
東芝パッケージ名	SSOP30-P-300-0.65	SSOP30-P-300-0.65	SSOP30-P-300-0.65
V_OUT (Max) [V]	18	18	18
I_OUT (Max) [A]	0.002	0.002	0.002
V_M [V]	6 to 16.5	6 to 16.5	6 to 16.5
R_ON (Typ.) [Ω]

ラインアップを検索する

U-MOSシリーズ MOSFET(1)

品番	TPWR6003PL	TPWR8004PL	TPHR8504PL	TPHR7404PU
東芝パッケージ名	DSOP Advance	DSOP Advance	SOP Advance	SOP Advance
V_DSS (Max) [V]	30	40	40	40
I_D (Max) [A]	412	340	340	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0006	0.0008	0.00085	0.00074
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOSシリーズ MOSFET(2)

品番	TPH2R408QM	TPH4R008QM	TK5R1P08QM	TK6R9P08QM
東芝パッケージ名	SOP Advance	SOP Advance(N)	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80
I_D (Max) [A]	120	86	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.004	0.0051	0.0069
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

モーター駆動回路ブラシ付きDCモーター / スイッチ回転切り替え

スイッチ回転切り替え機能を持ったブラシ付きモーターの駆動回路例

バイポーラートランジスター
U-MOSシリーズ MOSFET(1)
U-MOSシリーズ MOSFET(2)

バイポーラートランジスター

品番	TMBT3906	TMBT3904	2SC4116
東芝パッケージ名	SOT-23 (SOT23)	SOT-23 (SOT23)	SOT-323 (USM)
V_CEO (Max) [V]	-50	50	50
I_C (Max) [A]	-0.2	0.2	0.15
極性	PNP	NPN	NPN

ラインアップを検索する

U-MOSシリーズ MOSFET(1)

品番	TPWR6003PL	TPWR8004PL	TPHR8504PL	TPHR7404PU
東芝パッケージ名	DSOP Advance	DSOP Advance	SOP Advance	SOP Advance
V_DSS (Max) [V]	30	40	40	40
I_D (Max) [A]	412	340	340	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0006	0.0008	0.00085	0.00074
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOSシリーズ MOSFET(2)

品番	TPH2R408QM	TPH4R008QM	TK5R1P08QM	TK6R9P08QM
東芝パッケージ名	SOP Advance	SOP Advance(N)	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80
I_D (Max) [A]	120	86	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.004	0.0051	0.0069
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

モーター駆動回路ブラシ付きDCモーター / MOSFET回転切り替え

MOSFETを用いたHブリッジによる回転切り替え機能を持つブラシ付きモーターの駆動回路例

U-MOSシリーズ MOSFET(1)
U-MOSシリーズ MOSFET(2)

U-MOSシリーズ MOSFET(1)

品番	TPWR6003PL	TPWR8004PL	TPHR8504PL	TPHR7404PU
東芝パッケージ名	DSOP Advance	DSOP Advance	SOP Advance	SOP Advance
V_DSS (Max) [V]	30	40	40	40
I_D (Max) [A]	412	340	340	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0006	0.0008	0.00085	0.00074
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOSシリーズ MOSFET(2)

品番	TPH2R408QM	TPH4R008QM	TK5R1P08QM	TK6R9P08QM
東芝パッケージ名	SOP Advance	SOP Advance(N)	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80
I_D (Max) [A]	120	86	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.004	0.0051	0.0069
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

マイクロコントローラー周辺回路

オペアンプやLDOを用いたマイクロコントローラーの電源や信号入力等の周辺回路例

低ノイズオペアンプ
小型面実装LDOレギュレーター
MCU

低ノイズオペアンプ

品番	TC75S67TU
東芝パッケージ名	SOT-353F (UFV)
V_CC (Max) [V]	5.5
V_CC, V_EE (Max) [V]	+/-2.75

ラインアップを検索する

小型面実装LDOレギュレーター

品番	TAR5SB シリーズ
東芝パッケージ名	SOT-25 (SMV)
I_OUT (Max) [mA]	200
V_OUT [V]	1.5 to 5.0

ラインアップを検索する

MCU

Series	TXZ+™4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

バッテリー充電回路

バッテリーの充電に使用されるAC-DC電源回路例

DTMOSⅣシリーズ MOSFET

品番	TK12A60W	TK10A60W	TK17A80W
東芝パッケージ名	TO-220SIS	TO-220SIS	TO-220SIS
V_DSS (Max) [V]	600	600	800
I_D (Max) [A]	11.5	9.7	17
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.3	0.38	0.29
極性	N-ch	N-ch	N-ch

ラインアップを検索する

バイポーラートランジスター

品番	TMBT3906	TMBT3904	2SC4116
東芝パッケージ名	SOT-23 (SOT23)	SOT-23 (SOT23)	SOT-323 (USM)
V_CEO (Max) [V]	-50	50	50
I_C (Max) [A]	-0.2	0.2	0.15
極性	PNP	NPN	NPN

ラインアップを検索する

小信号MOSFET

品番	SSM6K513NU	SSM6N55NU	SSM6J507NU
東芝パッケージ名	SOT-1220 (UDFN6B)	SOT-1118 (UDFN6)	SOT-1220 (UDFN6B)
V_DSS (Max) [V]	30	30	-30
I_D (Max) [A]	15	4.0	-10
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.012	0.064	0.028
極性	N-ch	N-ch×2	P-ch

ラインアップを検索する

トランジスター出力フォトカプラー

品番	TLP385
東芝パッケージ名	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_CEO (Max) [V]	80
T_opr [°C]	-55 to 110

ラインアップを検索する

低ノイズオペアンプ

品番	TC75S67TU
東芝パッケージ名	SOT-353F (UFV)
V_CC (Max) [V]	5.5
V_CC, V_EE (Max) [V]	+/-2.75

ラインアップを検索する

電子ヒューズ (eFuse IC)(1)

品番	TCKE800NA	TCKE805NA	TCKE812NA
東芝パッケージ名	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

電子ヒューズ (eFuse IC)(2)

品番	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
東芝パッケージ名	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

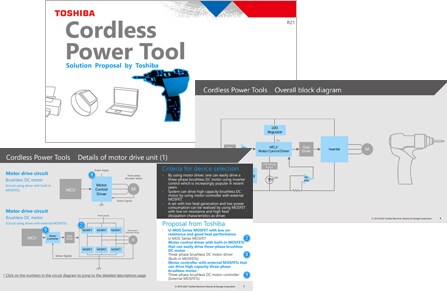

リファレンスデザイン

TC78B011FTGを使用したセンサーレス正弦波ブラシレスモーター駆動回路

センサーレス正弦波PWM駆動プリドライバーICを使用した、ブラシレスモーター駆動回路。GUIを用いて簡単にモータードライバーICの設定が可能。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

詳細

LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用

超小型パッケージを採用した低消費電力・高速負荷過渡応答のLDOレギュレーターのリファレンスデザインです。応用回路例、低消費電流・PSRR・負荷過渡応答などの特性解説などを提供します。

詳細

LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路

超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

詳細

ブラシレスDCモータードライバー正弦波駆動方式TPD4204F+TB6634FNG応用回路

正弦波駆動方式のPWMコントローラーと600V耐圧インテリジェントパワーデバイスを組み合わせたブラシレスDCモーター駆動応用例のリファレンスデザインです。ホール素子／ホールICを使用した場合の設計ガイドなどを提供します。

詳細

ブラシレスDCモータードライバー正弦波駆動方式TPD4206F+TB6634FNG応用回路

正弦波駆動方式のPWMコントローラーと500V耐圧インテリジェントパワーデバイスを組み合わせたブラシレスDCモーター駆動応用例のリファレンスデザインです。ホール素子／ホールICを使用した場合の設計ガイドなどを提供します。

詳細

LDOレギュレーター TCR15AGADJ応用と回路

超小型パッケージを採用した可変出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

詳細

開発／設計支援

スイッチング電源回路ライブラリー

電源回路の基本的なトポロジーが多数準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

スイッチング電源回路ライブラリー

モーター駆動回路ライブラリー

３相インバータ回路などモーター駆動回路の基本的なトポロジーが準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

モーター駆動回路ライブラリー

オンライン回路シミュレーター

シミュレーション環境を構築する手間をかけずに、手軽にMOSFETの事前検証ができるサービスです。

オンライン回路シミュレーター

EDA/CADモデルライブラリー

製品の基板を開発する際に使用するシミュレーションデータ、パッケージの3Dモデル、ランドパターンモデル（2Dモデル）を提供しています。

EDA/CADモデルライブラリー

MCU Motor Studio

TXZ+^TM アドバンスクラスマイコン専用のモーター制御PCツールとモーター制御ファームウェアから構成されたソフトウェア開発キットです。

MCU Motor Studio
