インクジェットプリンター

インクジェットプリンター

インクジェットプリンターの設計では、モーター駆動の高効率化、低消費電力化、小型化などが重要です。ここでは回路構成例などとともに、電源部、各種エンジン (モーター駆動) 部、スキャナー部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Ink Tank Unit Ink Tank Unit CR* Unit CR* Unit LF* Unit LF* Unit Ink Detect Unit Ink Detect Unit PF* Motor PF* Motor ASF* Motor ASF* Motor Sensor Sensor Sensor Sensor Sensor Sensor LF* Motor LF* Motor CR* Motor CR* Motor Heater Heater Print Head Print Head Head Driver Head Driver Heater Driver Heater Driver Touch Screen Touch Screen LCD Panel LCD Panel Back Light Back Light Analog Front End Analog Front End Light Source Light Source Scanner Motor Scanner Motor Sensor Sensor ADF* Motor ADF* Motor Fax Modem Fax Modem Sensor Sensor LED Driver / MOSFET LED Driver / MOSFET LED Driver / MOSFET LED Driver / MOSFET Linear Image Sensor Linear Image Sensor Protection Protection Display Control MCU Display Control MCU MCD MCD MCD MCD MCD MCD MCD MCD MCD MCD MCD MCD Memory Memory Signal Interfaces Signal Interfaces Power Supply Power Supply Protection Protection Print Engine Block Print Engine Block Display Block Display Block Input Block Input Block USB USB Ethernet Ethernet Wi-Fi 🄬 Wi-Fi 🄬 NFC NFC Bluetooth 🄬 Bluetooth 🄬 Note (*) ADF: Auto Document Feeder PF: Paper Feed ASF: Auto S... Note (*) ADF: Auto Document Feeder PF: Paper Feed ASF: Auto Sheet Feeder CR: Carriage Return LF: Line Feed ASIC (MCU) ASIC(MCU) Display block Scanner block USB circuit ADF block Power supply circuit Print engine block
電源回路部

フライバック方式AC-DCコンバーターの回路例

ディスプレー部

LCDバックライトのON/OFF制御用ロードスイッチ回路例

スキャナー部

スキャナー光源のON/OFF制御用ロードスイッチ回路例

USB回路

USB信号ラインのESD保護回路例

ADF部

オートドキュメントフィーダー (ADF) の回路例

プリントエンジン部

プリントエンジン部

サブブロック図

電源回路部
電源回路部

フライバック方式AC-DCコンバーターの回路例

フライバック方式AC-DCコンバーターの回路例
π-MOSシリーズMOSFET
品番
TK2K2A60F
東芝パッケージ名 TO-220SIS
VDSS (Max) [V] 600
ID (Max) [A] 3.5
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 2.2
極性 N-ch
ラインアップを検索する
トランジスター出力フォトカプラー
品番
TLP383
TLP385
TLP387
TLP388
東芝パッケージ名 4pin SO6L 4pin SO6L 4pin SO6L 4pin SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000
VCEO (Max) [V] 80 80 300 350
Topr [°C] -55 to 125 -55 to 110 -55 to 110 -55 to 125
ラインアップを検索する
バイポーラートランジスター
品番
TMBT3904
東芝パッケージ名 SOT-23 (SOT23)
VCEO (Max) [V] 50
IC (Max) [A] 0.2
極性 NPN
ラインアップを検索する
ショットキーバリアダイオード
品番
CMS15
CUHS20F60
東芝パッケージ名 M-FLAT SOD-323HE (US2H)
VRRM (Max) [V] 60
VR (Max) [V]   60
CT (Typ.) [pF]   300
ラインアップを検索する
高速リカバリーダイオード
品番
CRF03A
東芝パッケージ名 S-FLAT
VRRM (Max) [V] 600
IF(AV) (Max) [A] 0.7
ラインアップを検索する
ディスプレー部
ディスプレー部

LCDバックライトのON/OFF制御用ロードスイッチ回路例

LCDバックライトのON/OFF制御用ロードスイッチ回路例
TVSダイオード
品番
DF2B5M4ASL
DF2B6M4ASL
DF2B6USL
DF6D6UFE
DF2B6M4BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2) SOT-563 (ES6) SOD-962 (SL2)
VESD (Max) [kV] +/-16 +/-15 +/-10 +/-10 +/-8
IR (Max) [µA] 0.1 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.7 0.7 0.25 0.25 1.05
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 0.15 0.15 1.5 1.5 0.12
ラインアップを検索する
MCU
Series TX00シリーズ
Group M060 グループ
ラインアップを検索する
小信号MOSFET
品番
SSM3K35FS
SSM3K35AFS
SSM3J35FS
SSM3J35AFS
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM)
VDSS (Max) [V] 20 20 -20 -20
ID (Max) [A] 0.18 0.25 -0.1 -0.25
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 4.0 1.6 11 2.1
極性 N-ch N-ch P-ch P-ch
ラインアップを検索する
スキャナー部
スキャナー部

スキャナー光源のON/OFF制御用ロードスイッチ回路例

スキャナー光源のON/OFF制御用ロードスイッチ回路例
ステッピングモータードライバー
品番
TB67S511FTAG
TB67S512FTAG
TB67S521FTAG
TB67S522FTAG
TB67S539FTG
TB67S549FTG
東芝パッケージ名 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-VQFN32-0505-0.50-004 P-VQFN24-0404-0.50-004
VOUT (Max) [V] 40 40 40 40 40 40
IOUT (Max) [A] 2 2 2.8 2.8 2.0 1.5
VM [V] 10 to 35 10 to 35 10 to 35 10 to 35 4.5 to 33 4.5 to 33
RON (Typ.) [Ω] 0.8 0.8 0.53 0.53 0.8 1.2
ラインアップを検索する
小信号MOSFET
品番
SSM3K35FS
SSM3K35AFS
SSM3J35FS
SSM3J35AFS
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM)
VDSS (Max) [V] 20 20 -20 -20
ID (Max) [A] 0.18 0.25 -0.1 -0.25
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 4.0 1.6 11 2.1
極性 N-ch N-ch P-ch P-ch
ラインアップを検索する
USB回路
USB回路

USB信号ラインのESD保護回路例

USB信号ラインのESD保護回路例
TVSダイオード
品番
DF2B5M4ASL
DF2B6M4ASL
DF2B6USL
DF6D6UFE
DF2B6M4BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2) SOT-563 (ES6) SOD-962 (SL2)
VESD (Max) [kV] +/-16 +/-15 +/-10 +/-10 +/-8
IR (Max) [µA] 0.1 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.7 0.7 0.25 0.25 1.05
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 0.15 0.15 1.5 1.5 0.12
ラインアップを検索する
ADF部
ADF部

オートドキュメントフィーダー (ADF) の回路例

オートドキュメントフィーダー (ADF) の回路例
ステッピングモータードライバー
品番
TB67S511FTAG
TB67S512FTAG
TB67S521FTAG
TB67S522FTAG
TB67S539FTG
TB67S549FTG
東芝パッケージ名 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-VQFN32-0505-0.50-004 P-VQFN24-0404-0.50-004
VOUT (Max) [V] 40 40 40 40 40 40
IOUT (Max) [A] 2 2 2.8 2.8 2.0 1.5
VM [V] 10 to 35 10 to 35 10 to 35 10 to 35 4.5 to 33 4.5 to 33
RON (Typ.) [Ω] 0.8 0.8 0.53 0.53 0.8 1.2
ラインアップを検索する
1ch ブラシ付きDCモータードライバー
品番
TB67H450AFNG
TB67H451AFNG
東芝パッケージ名 P-HSOP8-0405-1.27-002 P-HSOP8-0405-1.27-002
VOUT (Max) [V] 50 50
IOUT (Max) [A] 3.5 3.5
VM [V] 4.5 to 44 4.5 to 44
RON(Normal) (Typ.) [Ω] 0.6 0.6
RON(Large) (Typ.) [Ω]
ラインアップを検索する
プリントエンジン部
プリントエンジン部

プリントエンジン部

プリントエンジン部
AGC搭載ステッピングモータードライバー
品番
TB67S128FTG
TB67S289FTG
東芝パッケージ名 P-VQFN64-0909-0.50-006 P-VQFN48-0707-0.50-004
VOUT (Max) [V] 50 50
IOUT (Max) [A] 5 3
VM [V] 6.5 to 44 10 to 47
RON (Typ.) [Ω] 0.25 0.4
ラインアップを検索する
2ch ブラシ付きDCモータードライバー
品番
TB67H400AFTG
TB67H410FTG
TB67H420FTG
東芝パッケージ名 P-WQFN48-0707-0.50-003 P-WQFN48-0707-0.50-003 P-VQFN48-0707-0.50-004
VOUT (Max) [V] 50 50 50
IOUT (Max) [A]     4.5
VM [V] 10 to 47 10 to 47 10 to 47
RON(Normal) (Typ.) [Ω] 0.49 0.8 0.33
RON(Large) (Typ.) [Ω] 0.245 0.4 0.165
ラインアップを検索する

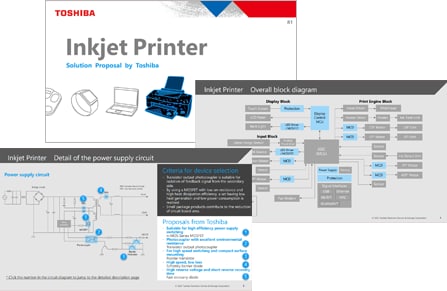

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Inkjet Printer / English (PDF:1.7MB)
SolutionProposal_Inkjet Printer / Japanese (PDF:2.3MB)
