サーバーの設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源部、モーター駆動部、過熱監視部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 System Power (Power Supply Unit) System Power(Power Supply Unit) DIMM/CPU/SMC/PCH DIMM/CPU/SMC/PCH System Management Controller System Management Controller Platform Controller Hub Platform Controller Hub I/O (SAS/SATA) I/O(SAS/SATA) Environment Sensor - Pressure - Humidity - Accelerometer Environment Sensor- Pressure- Humidity- Accelerometer System Monitoring - Current System Monitoring- Current Backplane Backplane DIMM DIMM DIMM DIMM CPU CPU CPU CPU AC Input ACInput Fan Fan Over Temperature Detection IC Over Temperature Detection IC DC-DC converter circuit/AC-DC converter circuit Peripheral interface circuits Over temperature monitoring circuit Fan drive circuit
DC-DCコンバーター回路/AC-DCコンバーター回路

ハーフブリッジタイプ DC-DCコンバーター回路例

フルブリッジタイプ DC-DCコンバーター回路例

ブリッジレス方式PFCを用いたAC-DCコンバーター回路例

インターリーブ方式PFCを用いたAC-DCコンバーター回路例

ハーフブリッジタイプ AC-DCコンバーター回路例

ペリフェラルインターフェース回路

ペリフェラルインターフェース信号ライン保護回路例

ファン駆動回路

ファンモーター駆動回路例

過熱監視回路

複数箇所の過熱を監視する回路例

サブブロック図

DC-DCコンバーター回路/AC-DCコンバーター回路
48 V システム向け DC-DCコンバーター回路 1.2 V / 100 A 出力絶縁型DC-DCコンバーター電源 (VIN(DC) = 40 ~ 59.5 V、VOUT = 1.2 V、IOUT = 100 A)

ハーフブリッジタイプ DC-DCコンバーター回路例

ハーフブリッジタイプ DC-DCコンバーター回路例
U-MOSシリーズ MOSFET(1)
品番
東芝パッケージ名 SOP Advance / SOP Advance(N) TSON Advance TSON Advance
VDSS (Max) [V] 150 80 100
ID (Max) [A] 64 26 66
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.009 0.0123 0.0115
極性 N-ch N-ch N-ch
U-MOSシリーズ MOSFET(2)
品番
東芝パッケージ名 SOP Advance SOP Advance DSOP Advance DSOP Advance
VDSS (Max) [V] 30 40 30 40
ID (Max) [A] 393 340 412 340
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00065 0.00085 0.0006 0.0008
極性 N-ch N-ch N-ch N-ch
トランジスター出力フォトカプラー
品番
東芝パッケージ名 4pin SO6L SO4
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCEO (Max) [V] 80 80
Topr [°C] -55 to 125 -55 to 110
高速通信用IC出力フォトカプラー
品番
東芝パッケージ名 SO6L 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCC / VDD (Min) [V] 2.7 2.7
VCC / VDD (Max) [V] 5.5 5.5
ICC / IDD (Max) [mA] 2.5 0.4
出力方式 トーテムポール(INV) トーテムポール(BUF)
48 V システム向け DC-DCコンバーター回路 300 W 絶縁型DC-DCコンバーター電源 (VIN(DC) = 36 ~ 75 V、VOUT = 12.0 V、IOUT = 25 A)

フルブリッジタイプ DC-DCコンバーター回路例

フルブリッジタイプ DC-DCコンバーター回路例
U-MOSシリーズ MOSFET(1)
品番
東芝パッケージ名 SOP Advance / SOP Advance(N) TSON Advance TSON Advance
VDSS (Max) [V] 150 80 100
ID (Max) [A] 64 26 66
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.009 0.0123 0.0115
極性 N-ch N-ch N-ch
U-MOSシリーズ MOSFET(2)
品番
東芝パッケージ名 SOP Advance SOP Advance SOP Advance SOP Advance(N)
VDSS (Max) [V] 40 60 80 100
ID (Max) [A] 340 260 120 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00085 0.00134 0.00243 0.0031
極性 N-ch N-ch N-ch N-ch
トランジスター出力フォトカプラー
品番
東芝パッケージ名 4pin SO6L SO4
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCEO (Max) [V] 80 80
Topr [°C] -55 to 125 -55 to 110
高速通信用IC出力フォトカプラー
品番
東芝パッケージ名 SO6L 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCC / VDD (Min) [V] 2.7 2.7
VCC / VDD (Max) [V] 5.5 5.5
ICC / IDD (Max) [mA] 2.5 0.4
出力方式 トーテムポール(INV) トーテムポール(BUF)
12 V システム向け AC-DCコンバーター回路 (ブリッジレス方式PFC) 1.6 kW 電源 (VIN(AC) = 90 ~ 264 V、VOUT = 12.0 V、IOUT = 66.7 A / 133 A)

ブリッジレス方式PFCを用いたAC-DCコンバーター回路例

ブリッジレス方式PFCを用いたAC-DCコンバーター回路例
DTMOSシリーズ MOSFET(1)
品番
東芝パッケージ名 TO-247 TO-247-4L TO-220SIS DFN 8×8 TOLL
VDSS (Max) [V] 650 650 650 650 650
ID (Max) [A] 57 57 30 30 30
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.04 0.04 0.09 0.099 0.09
極性 N-ch N-ch N-ch N-ch N-ch
DTMOSシリーズ MOSFET(2)
品番
東芝パッケージ名 TO-247 TO-247-4L TO-220SIS DFN 8×8 TOLL TOLL
VDSS (Max) [V] 650 650 650 650 650 650
ID (Max) [A] 24 24 24 24 24 18
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.11 0.11 0.11 0.125 0.11 0.155
極性 N-ch N-ch N-ch N-ch N-ch N-ch
SiC MOSFET
品番
東芝パッケージ名 TO-247 TO-247 TO-247 TO-247-4L(X) TO-247-4L(X) TO-247-4L(X)
VDSS (Max) [V] 650 650 650 650 650 650
ID (Max) [A] 100 58 40 100 58 40
RDS(ON) (Max) [Ω] @ |VGS| = 18.0 [V] 0.021 0.037 0.065 0.022 0.038 0.069
極性 N-ch N-ch N-ch N-ch N-ch N-ch
SiCショットキーバリアダイオード
品番
東芝パッケージ名 TO-220F-2L TO-247 TO-220-2L TO-220-2L DFN 8×8 DFN 8×8
IF(DC) (Max) [A] 12 24 2 12 4 12
VRRM (Max) [V] 650 650 650 650 650 650
VF (Max) [V] 1.6 1.6 1.35 1.35 1.35 1.35
IR (Max) [µA] @ VRRM (Max) 60 60 40 120 55 120
高速通信用IC出力フォトカプラー
品番
東芝パッケージ名 SO6L 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCC / VDD (Min) [V] 2.7 2.7
VCC / VDD (Max) [V] 5.5 5.5
ICC / IDD (Max) [mA] 2.5 0.4
出力方式 トーテムポール(INV) トーテムポール(BUF)
U-MOSシリーズ MOSFET(1)
品番
東芝パッケージ名 SOP Advance SOP Advance SOP Advance SOP Advance(N)
VDSS (Max) [V] 40 60 80 100
ID (Max) [A] 340 260 120 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00085 0.00134 0.00243 0.0031
極性 N-ch N-ch N-ch N-ch
U-MOSシリーズ MOSFET(2)
品番
東芝パッケージ名 SOP Advance SOP Advance SOP Advance(N)
VDSS (Max) [V] 30 80 100
ID (Max) [A] 393 120 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00065 0.00243 0.0031
極性 N-ch N-ch N-ch
12 V システム向け AC-DCコンバーター回路 (インターリーブ方式PFC) 1.6 kW 電源 (VIN(AC) = 90 ~ 264 V、VOUT = 12.0 V、IOUT = 66.7 A / 133 A)

インターリーブ方式PFCを用いたAC-DCコンバーター回路例

インターリーブ方式PFCを用いたAC-DCコンバーター回路例
DTMOSシリーズ MOSFET(1)
品番
東芝パッケージ名 TO-247 TO-247-4L TO-220SIS DFN 8×8 TOLL
VDSS (Max) [V] 650 650 650 650 650
ID (Max) [A] 57 57 30 30 30
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.04 0.04 0.09 0.099 0.09
極性 N-ch N-ch N-ch N-ch N-ch
DTMOSシリーズ MOSFET(2)
品番
東芝パッケージ名 TO-247 TO-247-4L TO-220SIS DFN 8×8 TOLL TOLL
VDSS (Max) [V] 650 650 650 650 650 650
ID (Max) [A] 24 24 24 24 24 18
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.11 0.11 0.11 0.125 0.11 0.155
極性 N-ch N-ch N-ch N-ch N-ch N-ch
SiC MOSFET
品番
東芝パッケージ名 TO-247 TO-247 TO-247 TO-247-4L(X) TO-247-4L(X) TO-247-4L(X)
VDSS (Max) [V] 650 650 650 650 650 650
ID (Max) [A] 100 58 40 100 58 40
RDS(ON) (Max) [Ω] @ |VGS| = 18.0 [V] 0.021 0.037 0.065 0.022 0.038 0.069
極性 N-ch N-ch N-ch N-ch N-ch N-ch
SiCショットキーバリアダイオード
品番
東芝パッケージ名 TO-220F-2L TO-247 TO-220-2L TO-220-2L DFN 8×8 DFN 8×8
IF(DC) (Max) [A] 12 24 2 12 4 12
VRRM (Max) [V] 650 650 650 650 650 650
VF (Max) [V] 1.6 1.6 1.35 1.35 1.35 1.35
IR (Max) [µA] @ VRRM (Max) 60 60 40 120 55 120
高速通信用IC出力フォトカプラー
品番
東芝パッケージ名 SO6L 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCC / VDD (Min) [V] 2.7 2.7
VCC / VDD (Max) [V] 5.5 5.5
ICC / IDD (Max) [mA] 2.5 0.4
出力方式 トーテムポール(INV) トーテムポール(BUF)
U-MOSシリーズ MOSFET(1)
品番
東芝パッケージ名 SOP Advance SOP Advance SOP Advance SOP Advance(N)
VDSS (Max) [V] 40 60 80 100
ID (Max) [A] 340 260 120 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00085 0.00134 0.00243 0.0031
極性 N-ch N-ch N-ch N-ch
U-MOSシリーズ MOSFET(2)
品番
東芝パッケージ名 SOP Advance SOP Advance SOP Advance(N)
VDSS (Max) [V] 30 80 100
ID (Max) [A] 393 120 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00065 0.00243 0.0031
極性 N-ch N-ch N-ch
48 V システム向け AC-DCコンバーター回路

ハーフブリッジタイプ AC-DCコンバーター回路例

ハーフブリッジタイプ AC-DCコンバーター回路例
U-MOSシリーズ MOSFET
品番
東芝パッケージ名 SOP Advance SOP Advance / SOP Advance(N) SOP Advance SOP Advance SOP Advance(N)
VDSS (Max) [V] 80 150 30 80 100
ID (Max) [A] 120 64 393 120 120
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00243 0.009 0.00065 0.00243 0.0031
極性 N-ch N-ch N-ch N-ch N-ch
高速通信用IC出力フォトカプラー
品番
東芝パッケージ名 SO6L 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750
VCC / VDD (Min) [V] 2.7 2.7
VCC / VDD (Max) [V] 5.5 5.5
ICC / IDD (Max) [mA] 2.5 0.4
出力方式 トーテムポール(INV) トーテムポール(BUF)
DTMOSシリーズ MOSFET(1)
品番
東芝パッケージ名 TO-247 TO-247-4L TO-220SIS DFN 8×8 TOLL
VDSS (Max) [V] 650 650 650 650 650
ID (Max) [A] 57 57 30 30 30
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.04 0.04 0.09 0.099 0.09
極性 N-ch N-ch N-ch N-ch N-ch
DTMOSシリーズ MOSFET(2)
品番
東芝パッケージ名 TO-247 TO-247-4L TO-220SIS DFN 8×8 TOLL TOLL
VDSS (Max) [V] 650 650 650 650 650 650
ID (Max) [A] 24 24 24 24 24 18
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.11 0.11 0.11 0.125 0.11 0.155
極性 N-ch N-ch N-ch N-ch N-ch N-ch
SiC MOSFET
品番
東芝パッケージ名 TO-247 TO-247 TO-247 TO-247-4L(X) TO-247-4L(X) TO-247-4L(X)
VDSS (Max) [V] 650 650 650 650 650 650
ID (Max) [A] 100 58 40 100 58 40
RDS(ON) (Max) [Ω] @ |VGS| = 18.0 [V] 0.021 0.037 0.065 0.022 0.038 0.069
極性 N-ch N-ch N-ch N-ch N-ch N-ch
SiCショットキーバリアダイオード
品番
東芝パッケージ名 TO-220F-2L TO-247 TO-220-2L TO-220-2L DFN 8×8 DFN 8×8
IF(DC) (Max) [A] 12 24 2 12 4 12
VRRM (Max) [V] 650 650 650 650 650 650
VF (Max) [V] 1.6 1.6 1.35 1.35 1.35 1.35
IR (Max) [µA] @ VRRM (Max) 60 60 40 120 55 120
ペリフェラルインターフェース回路
ペリフェラルインターフェース回路

ペリフェラルインターフェース信号ライン保護回路例

ペリフェラルインターフェース信号ライン保護回路例
TVSダイオード
品番
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-30 +/-20 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.5 0.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 0.2 0.2
ファン駆動回路
ファン駆動回路

ファンモーター駆動回路例

ファンモーター駆動回路例
三相ブラシレスDCモータードライバー
品番
東芝パッケージ名 P-VQFN24-0404-0.50-002 P-VQFN24-0404-0.50-002 P-WQFN36-0505-0.50-001
VOUT (Max) [V] 18 18 30
IOUT (Max) [A] 3.5 0.2 0.24
VM [V] 5.5 to 16 5 to 16 5.5 to 27
RON (Typ.) [Ω] 0.2
セミパワーMOSFET
品番
東芝パッケージ名 SOT-1220 (UDFN6B) SOT-23F
VDSS (Max) [V] 60 60
ID (Max) [A] 6.0 6.0
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.051 0.051
極性 N-ch N-ch
過熱監視回路
過熱監視回路

複数箇所の過熱を監視する回路例

複数箇所の過熱を監視する回路例
過熱監視IC (ThermoflaggerTM )(1)
品番
東芝パッケージ名 SOT-553 (ESV) SOT-553 (ESV) SOT-553 (ESV) SOT-553 (ESV)
VDD (Min) [V] 1.7 1.7 1.7 1.7
VDD (Max) [V] 5.5 5.5 5.5 5.5
IDD (Typ.) [µA] @ Tj = 25 [°C] 1.8 1.8 11.3 11.3
IPTCO (Typ.) [µA] @ Tj = 25 [°C] 1 1 10 10
FLAG信号出力 プッシュプル プッシュプル プッシュプル プッシュプル
過熱監視IC (ThermoflaggerTM )(2)
品番
東芝パッケージ名 SOT-553 (ESV) SOT-553 (ESV) SOT-553 (ESV) SOT-553 (ESV)
VDD (Min) [V] 1.7 1.7 1.7 1.7
VDD (Max) [V] 5.5 5.5 5.5 5.5
IDD (Typ.) [µA] @ Tj = 25 [°C] 1.8 1.8 11.3 11.3
IPTCO (Typ.) [µA] @ Tj = 25 [°C] 1 1 10 10
FLAG信号出力 オープンドレイン オープンドレイン オープンドレイン オープンドレイン

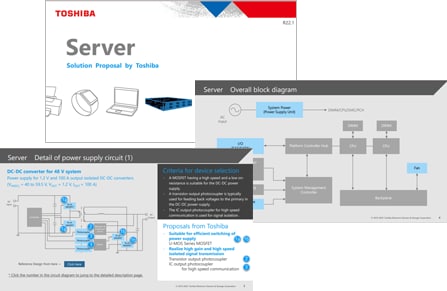

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

リファレンスデザイン

基板写真(例)
48 Vバス対応 1.2 V/100 A 2段降圧DC-DCコンバーター
データセンターの消費電力低減に向け普及が始まっているサーバーの48 V給電に対応し、48 Vバスラインから基板上の各種デバイス向けに高効率で1.2 V/100 Aを供給するDC-DCコンバーター。回路各部の設計ポイントの解説、設計データ、使用方法などを提供。
基板写真(例)
1.6 kW サーバー用電源 (アップグレード版)
東芝最新のパワーデバイスとデジタルアイソレータ—を搭載し、同一トポロジーの既存リファレンスデザインに対し全負荷領域で効率向上を実現した1Uサイズの12 V 出力1.6 kW サーバー用電源。回路各部の設計ポイントの解説、設計データ、使用方法などを提供。

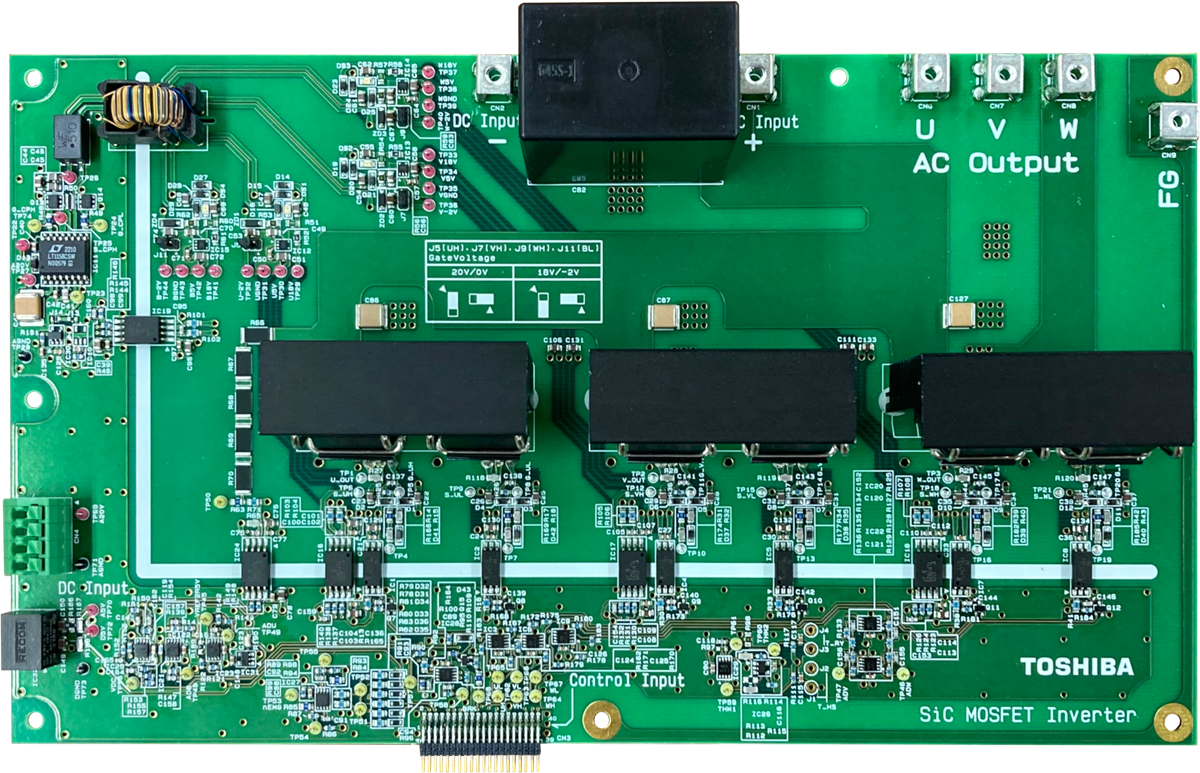

SiC MOSFET応用3相インバーター
1200 V系SiC MOSFETを搭載しAC 440 Vモーターを駆動する3相インバーター。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
過熱監視IC ThermoflaggerTM 応用回路 (TCTH021AE / プッシュプル出力タイプ)
PTCサーミスターと組み合わせて機器内の複数箇所で過熱を検出できる過熱監視IC ThermoflaggerTM 応用回路 (TCTH021AE / プッシュプル出力タイプ)。過熱検出回路その他応用回路の設計ポイントの解説、設計データ、使用方法などを提供。
過熱監視IC ThermoflaggerTM 応用回路 (TCTH021BE / オープンドレイン出力タイプ)
PTCサーミスターと組み合わせて機器内の複数箇所で過熱を検出できる過熱監視IC ThermoflaggerTM 応用回路 (TCTH021BE / オープンドレイン出力タイプ)。過熱検出回路の設計ポイントの解説、設計データ、使用方法などを提供。
基板写真(例)
通信機器用非絶縁昇降圧1 kW DC-DCコンバーター
通信機器用非絶縁昇降圧1 kW DC-DCコンバーター。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
これは、1.6 kW T型3レベル方式PFC電源の画像です。
1.6 kW T型3レベル方式PFC電源
T型3レベル方式力率補正(PFC)回路による1.6 kW AC-DCコンバーター電源。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
これは、100 W LLC方式DC-DCコンバーターの基板写真です。
100 W LLC方式DC-DCコンバーター
LLC共振によるZero Volt Switchingを実現した100 W LLC方式DC-DCコンバーターのリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
DC-DCコンバーター / MOSFET / アイソレーター
これは、200 W アクティブクランプフォワード方式DC-DCコンバーターの製品写真です。
200 W アクティブクランプフォワード方式DC-DCコンバーター
クランプ用スイッチにNch MOSFETを採用したアクティブクランプフォワード方式の200 W絶縁型DC-DCコンバーターのリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
