電動歯ブラシ

電動歯ブラシ

電動歯ブラシの設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源・電源管理部、モーター制御部、センサー信号入力部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Current sensor circuit SBD SBD MOSFET MOSFET 100 V AC ＋100 V AC 3.0 V / 200 mA ＋3.0 V /200 mA Wireless Charger Feed-side WirelessChargerFeed-side Charging IC Charging IC Battery Battery LDO LDO MCU MCU Power Switch Power Switch Mode Selection Switch Mode Selection Switch Bluetooth® SoC Bluetooth® SoC Status LEDs Status LEDs Wireless Charger Feed-side WirelessChargerFeed-side M M MOSFET MOSFET MOSFET MOSFET MOSFET MOSFET Current Sensor Current Sensor Wireless power supply receiving unit rectifying circuit Battery management Power supply circuit LED driver Motor control unit
モーター制御部

ヘッド振動用のモーター制御回路例（1）

ヘッド振動用のモーター制御回路例（2）

LED駆動部

動作状態表示用のLED駆動回路例

ワイヤレス給電受電部 整流回路

ワイヤレス給電用の整流回路例

電源供給回路

バッテリー駆動システム内の電源供給回路例

電流センサー回路

安全動作用の電流センサー回路

バッテリーマネジメント

バッテリー充放電システムの電源監視回路例

サブブロック図

モーター制御部
モーター制御部（1）

ヘッド振動用のモーター制御回路例（1）

ヘッド振動用のモーター制御回路例（1）
小信号MOSFET
品番
SSM6N951L
SSM3J338R
SSM3K324R
SSM3K35AMFV
東芝パッケージ名 TCSP6A-172101 SOT-23F SOT-23F SOT-723 (VESM)
VDSS (Max) [V]   -12 30 20
ID (Max) [A]   -6.0 4.0 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V]   0.0202 0.056 1.1
極性 N-ch×2 P-ch N-ch N-ch
ラインアップを検索する
ショットキーバリアダイオード
品番
CUHS20F30
CUHS20F40
東芝パッケージ名 SOD-323HE (US2H) SOD-323HE (US2H)
VRRM (Max) [V]
VR (Max) [V] 30 40
CT (Typ.) [pF] 380 300
ラインアップを検索する
モーター制御部（2）

ヘッド振動用のモーター制御回路例（2）

ヘッド振動用のモーター制御回路例（2）
小信号MOSFET
品番
SSM6N951L
SSM3J338R
SSM3K324R
SSM3K35AMFV
東芝パッケージ名 TCSP6A-172101 SOT-23F SOT-23F SOT-723 (VESM)
VDSS (Max) [V]   -12 30 20
ID (Max) [A]   -6.0 4.0 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V]   0.0202 0.056 1.1
極性 N-ch×2 P-ch N-ch N-ch
ラインアップを検索する
LED駆動部
LED駆動部

動作状態表示用のLED駆動回路例

動作状態表示用のLED駆動回路例
バイポーラートランジスター(1)
品番
2SC2712
TBC847
2SA1162
TBC857
東芝パッケージ名 SOT-346 (S-Mini) SOT-23 (SOT23) SOT-346 (S-Mini) SOT-23 (SOT23)
VCEO (Max) [V] 50 50 -50 -50
IC (Max) [A] 0.15 0.15 -0.15 -0.15
極性 NPN NPN PNP PNP
ラインアップを検索する
バイポーラートランジスター(2)
品番
HN1B01FU
東芝パッケージ名 SOT-363 (US6)
VCEO (Q1) (Max) [V] -50
VCEO (Q2) (Max) [V] 50
IC (Q1) (Max) [A] -0.15
IC (Q2) (Max) [A] 0.15
極性 (Q1) PNP
極性 (Q2) NPN
ラインアップを検索する
ワイヤレス給電受電部 整流回路
ワイヤレス給電受電部 整流回路

ワイヤレス給電用の整流回路例

ワイヤレス給電用の整流回路例
ショットキーバリアダイオード
品番
CUHS20F30
CUHS20F40
東芝パッケージ名 SOD-323HE (US2H) SOD-323HE (US2H)
VRRM (Max) [V]
VR (Max) [V] 30 40
CT (Typ.) [pF] 380 300
ラインアップを検索する
電源供給回路
電源供給回路

バッテリー駆動システム内の電源供給回路例

バッテリー駆動システム内の電源供給回路例
小型面実装LDOレギュレーター(1)
品番
TCR15AG シリーズ
TCR13AG シリーズ
TCR8BM シリーズ
TCR5BM シリーズ
東芝パッケージ名 WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
ラインアップを検索する
小型面実装LDOレギュレーター(2)
品番
TCR5RG シリーズ
TCR3RM シリーズ
TCR3U シリーズ
TCR2L シリーズ
TAR5 シリーズ
東芝パッケージ名 WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
ラインアップを検索する
電流センサー回路
電流センサー回路

安全動作用の電流センサー回路

安全動作用の電流センサー回路
低消費電流オペアンプ / 低ノイズオペアンプ
品番
TC75S102F
TC75S103F
TC75S67TU
東芝パッケージ名 SOT-25 (SMV) SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75 +/-2.75
ラインアップを検索する
バッテリーマネジメント
バッテリーマネジメント

バッテリー充放電システムの電源監視回路例

バッテリー充放電システムの電源監視回路例
小信号MOSFET
品番
SSM6N951L
SSM3J338R
SSM3K324R
SSM3K35AMFV
東芝パッケージ名 TCSP6A-172101 SOT-23F SOT-23F SOT-723 (VESM)
VDSS (Max) [V]   -12 30 20
ID (Max) [A]   -6.0 4.0 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V]   0.0202 0.056 1.1
極性 N-ch×2 P-ch N-ch N-ch
ラインアップを検索する

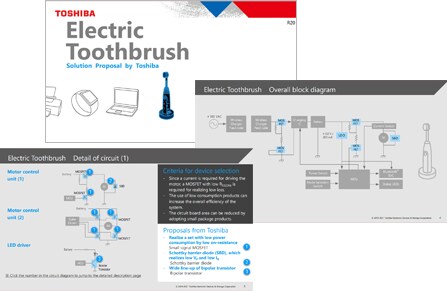

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Electoric Toothbrush / English (PDF:845KB)
SolutionProposal_Electoric Toothbrush / Japanese (PDF:1.2MB)

リファレンスデザイン

これは、LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用の電源回路例です。
LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用
超小型パッケージを採用した低消費電力・高速負荷過渡応答のLDOレギュレーターのリファレンスデザインです。応用回路例、低消費電流・PSRR・負荷過渡応答などの特性解説などを提供します。
詳細
これは、LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路の電源回路例です。
LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路
超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。
詳細
これは、LDOレギュレーター TCR15AGADJ応用と回路の電源回路例です。
LDOレギュレーター TCR15AGADJ応用と回路
超小型パッケージを採用した可変出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。
詳細
