汎用インバーター/サーボ

全体ブロック図

汎用インバーター/サーボ

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

力率改善/DC-DCコンバーター

力率改善 (PFC)

力率改善回路例

DC-DCコンバーター

MCUとDC-DCコンバーター間信号伝送回路例

モータードライブ回路

モータードライブ回路 (MOSFET使用)

MOSFETを使用したモーター駆動回路例

モータードライブ回路 (IGBTモジュール/IPM使用)

IGBTモジュール/IPMを使用したモーター駆動回路例

マルチレベル方式モータードライブ回路 (MOSFET使用)

MOSFETを使用したマルチレベル方式モーター駆動回路例

デジタル信号伝送路

MCUデジタル信号伝送回路例

アナログ信号伝送路

電源ラインとアナログフロントエンド間信号伝送回路例

インターフェース回路

インターフェース信号ラインのESD保護回路例

サブブロック図

力率改善/DC-DCコンバーター

力率改善 (PFC)

力率改善回路例

DTMOSシリーズ MOSFET
SiCショットキーバリアダイオード
ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)
MCU

DTMOSシリーズ MOSFET

品番	TK25A60X	TK16A60W5	TK110A65Z	TK190A65Z	TK110U65Z	TK190U65Z
東芝パッケージ名	TO-220SIS	TO-220SIS	TO-220SIS	TO-220SIS	TOLL	TOLL
V_DSS (Max) [V]	600	600	650	650	650	650
I_D (Max) [A]	25	15.8	24	15	24	15
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.125	0.23	0.11	0.19	0.11	0.19
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

SiCショットキーバリアダイオード

品番	TRS12A65F	TRS24N65FB	TRS2E65H	TRS12E65H	TRS4V65H	TRS12V65H
東芝パッケージ名	TO-220F-2L	TO-247	TO-220-2L	TO-220-2L	DFN 8×8	DFN 8×8
I_F(DC) (Max) [A]	12	24	2	12	4	12
V_RRM (Max) [V]	650	650	650	650	650	650
V_F (Max) [V]	1.6	1.6	1.35	1.35	1.35	1.35
I_R (Max) [µA] @ V_RRM (Max)	60	60	40	120	55	120

ラインアップを検索する

ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)

品番	TLP152	TLP5774H	TLP2745	TLP2719
東芝パッケージ名	5pin SO6	SO6L	SO6L	SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000	5000	5000
V_CC / V_DD (Min) [V]	10	10	4.5
V_CC / V_DD (Max) [V]	30	30	30
I_CC / I_DD (Max) [mA]	3	3	3	0.001
出力方式	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	オープンコレクター

ラインアップを検索する

MCU

Series	TXZ+^TM 4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

DC-DCコンバーター

MCUとDC-DCコンバーター間信号伝送回路例

DTMOSシリーズ MOSFET
U-MOSシリーズ MOSFET(1)
U-MOSシリーズ MOSFET(2)
ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)
MCU

DTMOSシリーズ MOSFET

品番	TK25A60X	TK16A60W5	TK110A65Z	TK190A65Z	TK110U65Z	TK190U65Z
東芝パッケージ名	TO-220SIS	TO-220SIS	TO-220SIS	TO-220SIS	TOLL	TOLL
V_DSS (Max) [V]	600	600	650	650	650	650
I_D (Max) [A]	25	15.8	24	15	24	15
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.125	0.23	0.11	0.19	0.11	0.19
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOSシリーズ MOSFET(1)

品番	TPN19008QM	TPH2R408QM	TPH4R008QM	TPH9R00CQ5
東芝パッケージ名	TSON Advance	SOP Advance	SOP Advance(N)	SOP Advance / SOP Advance(N)
V_DSS (Max) [V]	80	80	80	150
I_D (Max) [A]	34	120	86	64
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.019	0.00243	0.004	0.009
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOSシリーズ MOSFET(2)

品番	TK2R4A08QM	TK2R4E08QM	TK100E10N1
東芝パッケージ名	TO-220SIS	TO-220	TO-220
V_DSS (Max) [V]	80	80	100
I_D (Max) [A]	100	120	207
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00244	0.00244	0.0034
極性	N-ch	N-ch	N-ch

ラインアップを検索する

ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)

品番	TLP152	TLP5774H	TLP2745	TLP2719
東芝パッケージ名	5pin SO6	SO6L	SO6L	SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000	5000	5000
V_CC / V_DD (Min) [V]	10	10	4.5
V_CC / V_DD (Max) [V]	30	30	30
I_CC / I_DD (Max) [mA]	3	3	3	0.001
出力方式	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	オープンコレクター

ラインアップを検索する

MCU

Series	TXZ+^TM 4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

モータードライブ回路

モータードライブ回路 (MOSFET使用)

MOSFETを使用したモーター駆動回路例

DTMOSシリーズ MOSFET
ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)
アイソレーションアンプ
フォトリレー
MCU

DTMOSシリーズ MOSFET

品番	TK25A60X	TK16A60W5	TK110A65Z	TK190A65Z	TK110U65Z	TK190U65Z
東芝パッケージ名	TO-220SIS	TO-220SIS	TO-220SIS	TO-220SIS	TOLL	TOLL
V_DSS (Max) [V]	600	600	650	650	650	650
I_D (Max) [A]	25	15.8	24	15	24	15
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.125	0.23	0.11	0.19	0.11	0.19
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)

品番	TLP152	TLP5774H	TLP2745	TLP2719
東芝パッケージ名	5pin SO6	SO6L	SO6L	SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000	5000	5000
V_CC / V_DD (Min) [V]	10	10	4.5
V_CC / V_DD (Max) [V]	30	30	30
I_CC / I_DD (Max) [mA]	3	3	3	0.001
出力方式	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	オープンコレクター

ラインアップを検索する

アイソレーションアンプ

品番	TLP7820
東芝パッケージ名	SO8L(LF4)
出力方式	アナログ出力
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_DD1 (Max) [V]	5.5
V_DD2 (Max) [V]	5.5
I_DD1 (Max) [mA] @ V_IN+ = 0 [V]	12
I_DD2 (Max) [mA] @ V_IN+ = 0 [V]	10

ラインアップを検索する

フォトリレー

品番	TLP3122A	TLP170AM	TLP3545A	TLP3547	TLP240A	TLP241B
東芝パッケージ名	4pin SO6	4pin SO6	DIP6	DIP8	DIP4	DIP4
BV_S (Min) [V_rms] @ t = 60 [s]	3750	3750	2500	2500	5000	5000
I_ON (Max) [A]	1.4	0.7	4.0	5.0	0.5	2.0
R_ON (Max) [Ω]	0.25	0.3	0.06	0.05	2	0.2
I_FT (Max) [mA]	3	1	3	5	3	3
I_FC (Max) [mA]

ラインアップを検索する

MCU

Series	TXZ+^TM 4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

モータードライブ回路 (IGBTモジュール/IPM使用)

IGBTモジュール/IPMを使用したモーター駆動回路例

DTMOSシリーズ MOSFET

品番	TK25A60X	TK16A60W5	TK110A65Z	TK190A65Z	TK110U65Z	TK190U65Z
東芝パッケージ名	TO-220SIS	TO-220SIS	TO-220SIS	TO-220SIS	TOLL	TOLL
V_DSS (Max) [V]	600	600	650	650	650	650
I_D (Max) [A]	25	15.8	24	15	24	15
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.125	0.23	0.11	0.19	0.11	0.19
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)

品番	TLP152	TLP5774H	TLP2745	TLP2719
東芝パッケージ名	5pin SO6	SO6L	SO6L	SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000	5000	5000
V_CC / V_DD (Min) [V]	10	10	4.5
V_CC / V_DD (Max) [V]	30	30	30
I_CC / I_DD (Max) [mA]	3	3	3	0.001
出力方式	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	オープンコレクター

ラインアップを検索する

ゲートドライバーカプラー (IGBT駆動用)

品番	TLP5214A	TLP5212	TLP5222	TLP5231	TLP5754H	TLP5705H
東芝パッケージ名	SO16L	SO16L	SO16L	SO16L	SO6L	SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000	5000	5000	5000	5000	5000
V_CC / V_DD (Min) [V]	15	15	15	15.0	15	15
V_CC / V_DD (Max) [V]	30	30	30	23.5	30	30
I_CC / I_DD (Max) [mA]	3.8	5	5	10.2	3	3
出力方式	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)

ラインアップを検索する

アイソレーションアンプ

品番	TLP7820
東芝パッケージ名	SO8L(LF4)
出力方式	アナログ出力
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_DD1 (Max) [V]	5.5
V_DD2 (Max) [V]	5.5
I_DD1 (Max) [mA] @ V_IN+ = 0 [V]	12
I_DD2 (Max) [mA] @ V_IN+ = 0 [V]	10

ラインアップを検索する

フォトリレー

品番	TLP3122A	TLP170AM	TLP3545A	TLP3547	TLP240A	TLP241B
東芝パッケージ名	4pin SO6	4pin SO6	DIP6	DIP8	DIP4	DIP4
BV_S (Min) [V_rms] @ t = 60 [s]	3750	3750	2500	2500	5000	5000
I_ON (Max) [A]	1.4	0.7	4.0	5.0	0.5	2.0
R_ON (Max) [Ω]	0.25	0.3	0.06	0.05	2	0.2
I_FT (Max) [mA]	3	1	3	5	3	3
I_FC (Max) [mA]

ラインアップを検索する

MCU

Series	TXZ+^TM 4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

マルチレベル方式モータードライブ回路 (MOSFET使用)

MOSFETを使用したマルチレベル方式モーター駆動回路例

U-MOSシリーズ MOSFET(1)

品番	TPN19008QM	TPH2R408QM	TPH4R008QM	TPH9R00CQ5
東芝パッケージ名	TSON Advance	SOP Advance	SOP Advance(N)	SOP Advance / SOP Advance(N)
V_DSS (Max) [V]	80	80	80	150
I_D (Max) [A]	34	120	86	64
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.019	0.00243	0.004	0.009
極性	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOSシリーズ MOSFET(2)

品番	TK2R4A08QM	TK2R4E08QM	TK100E10N1
東芝パッケージ名	TO-220SIS	TO-220	TO-220
V_DSS (Max) [V]	80	80	100
I_D (Max) [A]	100	120	207
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00244	0.00244	0.0034
極性	N-ch	N-ch	N-ch

ラインアップを検索する

SiCショットキーバリアダイオード

品番	TRS12A65F	TRS24N65FB	TRS2E65H	TRS12E65H	TRS4V65H	TRS12V65H
東芝パッケージ名	TO-220F-2L	TO-247	TO-220-2L	TO-220-2L	DFN 8×8	DFN 8×8
I_F(DC) (Max) [A]	12	24	2	12	4	12
V_RRM (Max) [V]	650	650	650	650	650	650
V_F (Max) [V]	1.6	1.6	1.35	1.35	1.35	1.35
I_R (Max) [µA] @ V_RRM (Max)	60	60	40	120	55	120

ラインアップを検索する

ゲートドライバーカプラー (MOSFET/IPM [注] 駆動用)

品番	TLP152	TLP5774H	TLP2745	TLP2719
東芝パッケージ名	5pin SO6	SO6L	SO6L	SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000	5000	5000
V_CC / V_DD (Min) [V]	10	10	4.5
V_CC / V_DD (Max) [V]	30	30	30
I_CC / I_DD (Max) [mA]	3	3	3	0.001
出力方式	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(BUF)	オープンコレクター

ラインアップを検索する

MCU

Series	TXZ+^TM 4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

小型面実装LDOレギュレーター(1)

品番	TCR15AG シリーズ	TCR13AG シリーズ	TCR8BM シリーズ	TCR5BM シリーズ
東芝パッケージ名	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

ラインアップを検索する

小型面実装LDOレギュレーター(2)

品番	TCR5RG シリーズ	TCR3RM シリーズ	TCR3U シリーズ	TCR2L シリーズ	TAR5 シリーズ
東芝パッケージ名	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

ラインアップを検索する

デジタル信号伝送路

MCUデジタル信号伝送回路例

高速通信用フォトカプラー
トランジスター出力フォトカプラー
MCU

高速通信用フォトカプラー

品番	TLP2710	TLP2761	TLP2770	TLP2210	TLP2261	TLP2270
東芝パッケージ名	SO6L	SO6L	SO6L	SO8L(LF4)	SO8L(LF4)	SO8L(LF4)
BV_S (Min) [V_rms] @ t = 60 [s]	5000	5000	5000	5000	5000	5000
V_CC / V_DD (Min) [V]	2.7	2.7	2.7	2.7	2.7	2.7
V_CC / V_DD (Max) [V]	5.5	5.5	5.5	5.5	5.5	5.5
I_CC / I_DD (Max) [mA]	0.3	1	0.4	0.6	2	0.8
出力方式	トーテムポール(BUF)	トーテムポール(INV)	トーテムポール(BUF)	トーテムポール(BUF)	トーテムポール(INV)	トーテムポール(BUF)

ラインアップを検索する

トランジスター出力フォトカプラー

品番	TLP383	TLP293	TLP385
東芝パッケージ名	4pin SO6L	SO4	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000	3750	5000
V_CEO (Max) [V]	80	80	80
T_opr [°C]	-55 to 125	-55 to 125	-55 to 110

ラインアップを検索する

MCU

Series	TXZ+^TM 4A シリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4K グループ	M470 グループ	M370 グループ

ラインアップを検索する

アナログ信号伝送路

電源ラインとアナログフロントエンド間信号伝送回路例

アイソレーションアンプ

アイソレーションアンプ

品番	TLP7820
東芝パッケージ名	SO8L(LF4)
出力方式	アナログ出力
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_DD1 (Max) [V]	5.5
V_DD2 (Max) [V]	5.5
I_DD1 (Max) [mA] @ V_IN+ = 0 [V]	12
I_DD2 (Max) [mA] @ V_IN+ = 0 [V]	10

ラインアップを検索する

インターフェース回路

インターフェース信号ラインのESD保護回路例

TVSダイオード

TVSダイオード

品番	DF2B6M4BSL	DF2B20M4SL	DF2B5PCT	DF2B7PCT	DF2S14P2CTC
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-882 (CST2)	SOD-882 (CST2)	SOD-963 (CST2C)
V_ESD (Max) [kV]	+/-8	+/-15	+/-30	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.2	0.1	0.1	0.08
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.2	41	45	270

ラインアップを検索する

リファレンスデザイン

3相インバーター用絶縁ゲートドライバー

3相インバーターは、低炭素社会の実現に向け、近年重要度が増している産業用電力変換装置です。各種保護機能を内蔵し、この3相インバーターに使用されるパワーモジュールを安全に駆動するゲートドライバー回路です。
回路各部の設計ポイント・使用方法・各部調整方法の解説や、回路図や基板パターンの設計情報を提供しており、皆様の設計にお役立ていただけます。

詳細

SiC MOSFETモジュール用ゲートドライバー

近年、産業用モータードライブや鉄道用インバーターなどの電力変換装置では小型化、損失低減を目的に、従来のSi系パワーデバイスに代わりSiC MOSFETを搭載したSiC MOSFETモジュールの採用が進んでいます。各種保護機能を搭載し、このSiC MOSFETモジュールを安全に駆動するゲートドライバー回路です。
本デザインは、外付けバッファー用MOSFETによる大電流ゲート駆動が可能で各種保護機能が内蔵されたプリドライバーカプラーTLP5231を使用することで、大電流／高電圧SiC MOSFETモジュールを絶縁ゲート駆動します。ハイサイドとローサイドの2チャンネル構成を62mm × 100mmの基板サイズで実現し、当社Dual MOSFETモジュールにビルトイン可能です。
回路各部の設計ポイント・使用方法・各部調整方法の解説や、回路図や基板パターンの設計情報を提供しており、皆様の設計にお役立ていただけます。

詳細

MOSFET応用3相マルチレベルインバーター

5レベル出力可能な3相マルチレベルインバーター。150 V MOSFETを使用しAC 200 Vモーターを駆動。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

詳細

1.6 kW T型3レベル方式PFC電源

T型3レベル方式力率補正(PFC)回路による1.6 kW AC-DCコンバーター電源。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

詳細

アイソレーションアンプTLP7920応用回路(電流検出)

サーボやインバーター等のモーター制御における相電流検出に用いられる光結合型アイソレーションアンプの基本特性の解説、応用回路例、設計ガイドならびにシミュレーション例などを提供します。

詳細

アイソレーションアンプTLP7920応用回路(電圧検出)

サーボやインバーター等のモーター制御におけるバス電圧変動検出に用いられる光結合型アイソレーションアンプの基本特性の解説、応用回路例、設計ガイドならびにシミュレーション例などを提供します。

詳細

アイソレーションアンプTLP7820応用回路(電流検出)

サーボやインバーター等のモーター制御における相電流検出に用いられる薄型パッケージ光結合型アイソレーションアンプの基本特性の解説、応用回路例、設計ガイドならびにシミュレーション例を提供します。

詳細

アイソレーションアンプTLP7820応用回路(電圧検出)

サーボやインバーター等のモーター制御におけるバス電圧変動検出に用いられる薄型パッケージ光結合型アイソレーションアンプの基本特性の解説、応用回路例、設計ガイド、シミュレーション例を提供します。

詳細

車載カテゴリートップ表示

ボディエレクトロニクス

xEV

インフォテインメント

先進運転支援システム(ADAS)

シャーシ

産業用機器カテゴリートップ表示

インフラ機器

BEMS/HEMS

FA

業務用機器

民生/個人用機器カテゴリートップ表示

IoT機器（エッジデバイス）

ヘルスケア機器

ウェアラブル端末

モバイル

PC関連機器

家庭用電化製品

全体ブロック図

サブブロック図

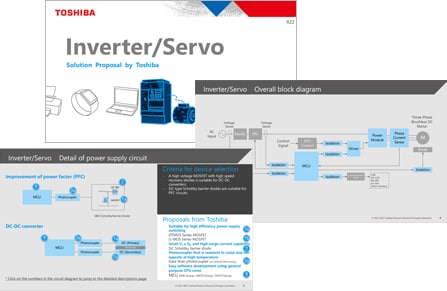

ソリューション提案

リファレンスデザイン

ドキュメント

動画

開発／設計支援

ご検討の方へ

技術的なお問い合わせ

車載カテゴリートップ 表示

ボディエレクトロニクス

xEV

インフォテインメント

先進運転支援システム(ADAS)

シャーシ

産業用機器カテゴリートップ 表示

インフラ機器

BEMS/HEMS

FA

業務用機器

民生/個人用機器カテゴリートップ 表示

IoT機器（エッジデバイス）

ヘルスケア機器

ウェアラブル端末

モバイル

PC関連機器

家庭用電化製品

汎用インバーター/サーボ

全体ブロック図

サブブロック図

ソリューション提案

リファレンスデザイン

ドキュメント

動画

開発／設計支援

ご検討の方へ

技術的なお問い合わせ

車載カテゴリートップ表示

産業用機器カテゴリートップ表示

民生/個人用機器カテゴリートップ表示
