血糖値計の設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源部、サージ電圧保護部、センサー信号入力部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Button Button Op-amp Op-amp Op-amp Op-amp Comparator Comparator Analog power Analog power Digital power Digital power SP SP USB USB RS-232 RS-232 LDO LDO LDO LDO Test Strip TestStrip TVS TVS TVS TVS TVS TVS TVS TVS EEPROM EEPROM Temp. Sensor Temp. Sensor DAC DAC DAC DAC TVS TVS ADC ADC Display Display LED controller LEDcontroller LED Backlight Power IC LED BacklightPower IC Bluetooth® Bluetooth® Interface (RS-232・USB) Interface(RS-232・USB) TVS TVS TVS TVS TVS TVS TVS TVS MCU MCU ESD protection Control MCU power supply Sensor circuit
サージ電圧保護

スイッチボタンやディスプレーなどの信号ラインの保護回路例

制御用MCU電源

MCUやメモリーの電源供給回路例

センサー回路

生体インピーダンス測定の信号処理回路例

サブブロック図

サージ電圧保護
サージ電圧保護

スイッチボタンやディスプレーなどの信号ラインの保護回路例

スイッチボタンやディスプレーなどの信号ラインの保護回路例
TVSダイオード
品番
DF2B7ASL
DF2B5PCT
DF2B7PCT
DF2B7AFU
東芝パッケージ名 SOD-962 (SL2) SOD-882 (CST2) SOD-882 (CST2) SOD-323 (USC)
VESD (Max) [kV] +/-30 +/-30 +/-30 +/-30
IR (Max) [µA] 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.1 0.1 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 41 45 8.5
ラインアップを検索する
制御用MCU電源
制御用MCU電源

MCUやメモリーの電源供給回路例

MCUやメモリーの電源供給回路例
小型面実装LDOレギュレーター(1)
品番
TCR15AG シリーズ
TCR13AG シリーズ
TCR8BM シリーズ
TCR5BM シリーズ
東芝パッケージ名 WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
ラインアップを検索する
小型面実装LDOレギュレーター(2)
品番
TCR5RG シリーズ
TCR3RM シリーズ
TCR3U シリーズ
TCR2L シリーズ
TAR5 シリーズ
東芝パッケージ名 WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
ラインアップを検索する
センサー回路
センサー回路

生体インピーダンス測定の信号処理回路例

生体インピーダンス測定の信号処理回路例
小型面実装LDOレギュレーター(1)
品番
TCR15AG シリーズ
TCR13AG シリーズ
TCR8BM シリーズ
TCR5BM シリーズ
東芝パッケージ名 WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
ラインアップを検索する
小型面実装LDOレギュレーター(2)
品番
TCR5RG シリーズ
TCR3RM シリーズ
TCR3U シリーズ
TCR2L シリーズ
TAR5 シリーズ
東芝パッケージ名 WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
ラインアップを検索する
TVSダイオード
品番
DF2B7ASL
DF2B5PCT
DF2B7PCT
DF2B7AFU
東芝パッケージ名 SOD-962 (SL2) SOD-882 (CST2) SOD-882 (CST2) SOD-323 (USC)
VESD (Max) [kV] +/-30 +/-30 +/-30 +/-30
IR (Max) [µA] 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.1 0.1 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 41 45 8.5
ラインアップを検索する
低ノイズオペアンプ
品番
TC75S67TU
東芝パッケージ名 SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する
コンパレーター
品番
TC75S70L6X
東芝パッケージ名 MP6C
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する

ソリューション提案

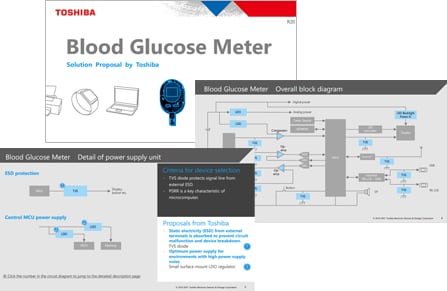

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Blood Glucose Meter / English (PDF:889KB)
SolutionProposal_Blood Glucose Meter / Japanese (PDF:1.2MB)
