人感センサー

人感センサー

人感センサーの設計では、低消費電力化、小型化や堅牢な動作などが重要です。ここでは回路構成例などとともに、電源部、センサー信号入力部、アラーム出力部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 TVS TVS Rectifier Rectifier LDO LDO Voltage Detector VoltageDetector MCU MCU LED LED MOSFET MOSFET MOSFET MOSFET Photo relay Photorelay Photo relay Photorelay Alarm Alarm Tamper Tamper IR Sensor IR Sensor Power Management Power Management DC 5 V DC 5 V Alarm Alarm IR Sensor IRSensor Op-amp Op-amp Power supply circuit Sensor circuit Alarm circuit
電源部回路

定電圧電源回路部の例

センサー部回路

赤外線センサー回路部の例

アラーム部回路

アラームへの出力回路部の例

サブブロック図

電源部回路
電源部回路

定電圧電源回路部の例

定電圧電源回路部の例
TVSダイオード
品番
DF2B29FU
DF2S23P2FU
DF2S23P2CTC
東芝パッケージ名 SOD-323 (USC) SOD-323 (USC) SOD-963 (CST2C)
VESD (Max) [kV] +/-25 +/-30 +/-30
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 1.1 0.13 0.13
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 160 160
ラインアップを検索する
小型面実装LDOレギュレーター
品番
TAR5S50U
TAR5S50
TAR5SB50
東芝パッケージ名 SOT-353F (UFV) SOT-25 (SMV) SOT-25 (SMV)
IOUT (Max) [mA] 200 200 200
VOUT [V] 1.5 to 5.0 1.5 to 5.0 1.5 to 5.0
ラインアップを検索する
センサー部回路
センサー部回路

赤外線センサー回路部の例

赤外線センサー回路部の例
スイッチングダイオード
品番
1SS181
1SS184
1SS352
1SS387
1SS302A
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOD-323 (USC) SOD-523 (ESC) SOT-323 (USM)
VR (Max) [V] 80 80 80 80 80
CT (Typ.) [pF] 2.2 0.9 0.5 0.5 0.9
ラインアップを検索する
低消費電流オペアンプ / 低ノイズオペアンプ
品番
TC75S102F
TC75S67TU
東芝パッケージ名 SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
ラインアップを検索する
アラーム部回路
アラーム部回路

アラームへの出力回路部の例

アラームへの出力回路部の例
TVSダイオード
品番
DF2B29FU
DF2S23P2FU
DF2S23P2CTC
東芝パッケージ名 SOD-323 (USC) SOD-323 (USC) SOD-963 (CST2C)
VESD (Max) [kV] +/-25 +/-30 +/-30
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 1.1 0.13 0.13
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 160 160
ラインアップを検索する
スイッチングダイオード
品番
1SS181
1SS184
1SS352
1SS387
1SS302A
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOD-323 (USC) SOD-523 (ESC) SOT-323 (USM)
VR (Max) [V] 80 80 80 80 80
CT (Typ.) [pF] 2.2 0.9 0.5 0.5 0.9
ラインアップを検索する
フォトリレー
品番
TLP170AM
TLP171A
TLP240A
TLP241B
東芝パッケージ名 4pin SO6 2.54SOP4 DIP4 DIP4
BVS (Min) [Vrms] @ t = 60 [s] 3750 1500 5000 5000
ION (Max) [A] 0.7 0.4 0.5 2.0
RON (Max) [Ω] 0.3 2 2 0.2
IFT (Max) [mA] 1 0.2 3 3
IFC (Max) [mA]
ラインアップを検索する
小信号MOSFET
品番
SSM3K15ACTC
SSM3K16CTC
SSM3K35AFS
SSM3K35AMFV
東芝パッケージ名 CST3C CST3C SOT-416 (SSM) SOT-723 (VESM)
VDSS (Max) [V] 30 20 20 20
ID (Max) [A] 0.1 0.2 0.25 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 6.0 3.0 1.6 1.6
極性 N-ch N-ch N-ch N-ch
ラインアップを検索する

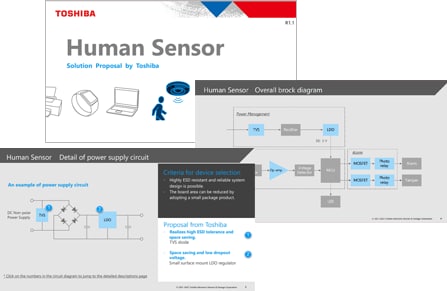

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Human Sensor / English (PDF:1005KB)
SolutionProposal_Human Sensor / Japanese (PDF:1.3MB)

リファレンスデザイン

これは、低ノイズオペアンプTC75S67TU焦電型赤外線人感センサー向け応用回路の回路図です。
低ノイズオペアンプTC75S67TU焦電型赤外線人感センサー向け応用回路
低ノイズオペアンプTC75S67TUを使った焦電型赤外線センサー回路のリファレンスデザインです。 赤外線センサーへのTC75S67TUの応用例を紹介します。 TC75S67TUの人感センサー応用方法と注意点を解説します。
超低ノイズレベル / ７ｍまで検知可能 / 小さい基板サイズ
詳細
