電動ターボチャージャー

電動ターボチャージャー

電動ターボチャージャーの設計では、モーターロック電流の耐量確保や低消費電力化などが重要です。ここでは回路構成例などとともに、モーター駆動部、通信部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 CAN Transceiver CANTransceiver MCU MCU TVS TVS CAN CAN Power Supply Power Supply Gate Driver Gate Driver Inverter Inverter M M Angle Sensor AngleSensor 48 V 48 V 12 V 12 V CAN transceiver circuit Driving circuit for blushless DC motor
ブラシレスDCモーター駆動回路

ターボチャージャー用ブラシレスDCモーター駆動回路例

CANトランシーバー回路

CANトランシーバー保護回路例

サブブロック図

ブラシレスDCモーター駆動回路
ブラシレスDCモーター駆動回路

ターボチャージャー用ブラシレスDCモーター駆動回路例

ターボチャージャー用ブラシレスDCモーター駆動回路例
U-MOSシリーズ 80 V / 100 V系 N-ch MOSFET
品番
XPQR8308QB
XPQ1R00AQB
東芝パッケージ名 L-TOGL L-TOGL
VDSS (Max) [V] 80 100
ID (Max) [A] 350 300
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.00083 0.00103
極性 N-ch N-ch
ラインアップを検索する
ゲートドライバー (モーター用)
品番
TPD7212F
TPD7212FN
東芝パッケージ名 WQFN32 SSOP30
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +1.5/-1 +1.5/-1
ラインアップを検索する
CANトランシーバー回路
CANトランシーバー回路

CANトランシーバー保護回路例

CANトランシーバー保護回路例
TVSダイオード (CAN通信用)
品番
DF3D18FU
DF3D29FU
DF3D36FU
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
ラインアップを検索する
汎用小信号MOSFET
品番
SSM3K7002KF
SSM3J168F
SSM3J66MFV
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
ラインアップを検索する
汎用小信号バイポーラートランジスター
品番
2SA1832
2SC4738
2SC4116
2SA1586
2SC2712
2SA1162
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
ラインアップを検索する
小信号抵抗内蔵型トランジスター (BRT)
品番
RN1907FE
RN2907FE
RN1901
RN2901
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
ラインアップを検索する

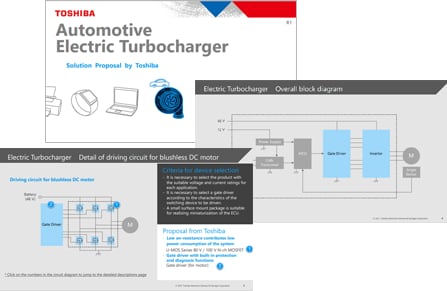

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Automotive Electric Turbocharger / English (PDF:835KB)
SolutionProposal_Automotive Electric Turbocharger / Japanese (PDF:955KB)
