家庭用PVインバーター

家庭用PVインバーター

家庭用PVインバーターの設計では、高効率化や小型化などが重要です。ここでは回路構成例などとともに、コンバーター回路部やインバーター回路部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Junction Box JunctionBox Isolation Amp IsolationAmp Isolation Amp IsolationAmp AC Noise Filter AC Noise Filter Boost Converter Boost Converter Inverter Circuit Inverter Circuit Phase Current Monitoring Phase Current Monitoring BUS Voltage Monitoring BUS Voltage Monitoring Network I/O RS-485 etc Fan / Display Network I/ORS-485 etcFan / Display Solar Panel Solar Panel Solar Panel Solar Panel Solar Panel Solar Panel MCU MCU DC-DC DC-DC MCU, Photocoupler, Isolation Amp, etc. MCU, Photocoupler, Isolation Amp, etc. Isolation Isolation Photo coupler Photocoupler MOS FET MOSFET Photo coupler Photocoupler MOS FET MOSFET MOS FET MOSFET MOS FET MOSFET MOS FET MOSFET Photo coupler Photocoupler Photo coupler Photocoupler Photo coupler Photocoupler Isolation Amp IsolationAmp Boost converter circuit Inverter circuit
ブーストコンバーター回路

太陽光パネルの電圧を昇圧するDC-DCコンバーター回路例

インバーター回路

フルブリッジDC-ACコンバーター回路例

サブブロック図

ブーストコンバーター回路
ブーストコンバーター回路

太陽光パネルの電圧を昇圧するDC-DCコンバーター回路例

太陽光パネルの電圧を昇圧するDC-DCコンバーター回路例
IC出力フォトカプラー
品番
TLP2719
東芝パッケージ名 SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000
VCC / VDD (Min) [V]
VCC / VDD (Max) [V]
ICC / IDD (Max) [mA] 0.001
出力方式 オープンコレクター
ラインアップを検索する
IC出力フォトカプラー（スマート・ゲートドライバーカプラー）
品番
TLP5231
TLP5214
TLP5214A
東芝パッケージ名 SO16L SO16L SO16L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000
VCC / VDD (Min) [V] 15.0 15 15
VCC / VDD (Max) [V] 23.5 30 30
ICC / IDD (Max) [mA] 10.2 3.5 3.8
出力方式 トーテムポール(BUF) トーテムポール(BUF) トーテムポール(BUF)
ラインアップを検索する
アイソレーションアンプ
品番
TLP7820
東芝パッケージ名 SO8L(LF4)
出力方式 アナログ出力
BVS (Min) [Vrms] @ t = 60 [s] 5000
VDD1 (Max) [V] 5.5
VDD2 (Max) [V] 5.5
IDD1 (Max) [mA] @ VIN+ = 0 [V] 12
IDD2 (Max) [mA] @ VIN+ = 0 [V] 10
ラインアップを検索する
低ノイズオペアンプ
品番
TC75S67TU
東芝パッケージ名 SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する
インバーター回路
インバーター回路

フルブリッジDC-ACコンバーター回路例

フルブリッジDC-ACコンバーター回路例
IC出力フォトカプラー
品番
TLP2719
東芝パッケージ名 SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000
VCC / VDD (Min) [V]
VCC / VDD (Max) [V]
ICC / IDD (Max) [mA] 0.001
出力方式 オープンコレクター
ラインアップを検索する
IC出力フォトカプラー（スマート・ゲートドライバーカプラー）
品番
TLP5231
TLP5214
TLP5214A
東芝パッケージ名 SO16L SO16L SO16L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000
VCC / VDD (Min) [V] 15.0 15 15
VCC / VDD (Max) [V] 23.5 30 30
ICC / IDD (Max) [mA] 10.2 3.5 3.8
出力方式 トーテムポール(BUF) トーテムポール(BUF) トーテムポール(BUF)
ラインアップを検索する
DTMOSシリーズMOSFET
品番
TK090E65Z
TK090U65Z
TK090A65Z
TK090N65Z
TK090Z65Z
東芝パッケージ名 TO-220 TOLL TO-220SIS TO-247 TO-247-4L
VDSS (Max) [V] 650 650 650 650 650
ID (Max) [A] 30 30 30 30 30
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.09 0.09 0.09 0.09 0.09
極性 N-ch N-ch N-ch N-ch N-ch
ラインアップを検索する
アイソレーションアンプ
品番
TLP7820
東芝パッケージ名 SO8L(LF4)
出力方式 アナログ出力
BVS (Min) [Vrms] @ t = 60 [s] 5000
VDD1 (Max) [V] 5.5
VDD2 (Max) [V] 5.5
IDD1 (Max) [mA] @ VIN+ = 0 [V] 12
IDD2 (Max) [mA] @ VIN+ = 0 [V] 10
ラインアップを検索する
低ノイズオペアンプ
品番
TC75S67TU
東芝パッケージ名 SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する
MCU
Series TX03 シリーズ
Group M380 グループ
ラインアップを検索する

ソリューション提案

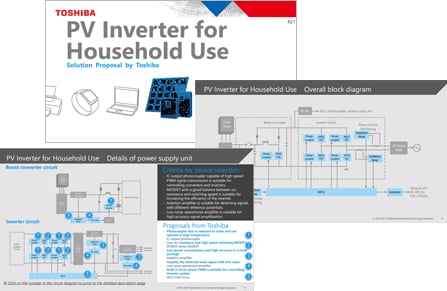

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_PV Inverter for Household Use / English (PDF:834KB)
SolutionProposal_PV Inverter for Household Use / Japanese (PDF:1.2MB)

ドキュメント

その他のドキュメントは以下ページをご確認ください。

開発／設計支援

スイッチング電源回路ライブラリー

電源回路の基本的なトポロジーが多数準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

スイッチング電源回路ライブラリー
モーター駆動回路ライブラリー

３相インバータ回路などモーター駆動回路の基本的なトポロジーが準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

モーター駆動回路ライブラリー
オンライン回路シミュレーター

シミュレーション環境を構築する手間をかけずに、手軽にMOSFETの事前検証ができるサービスです。

オンライン回路シミュレーター
EDA/CADモデル ライブラリー

製品の基板を開発する際に使用するシミュレーションデータ、パッケージの3Dモデル、ランドパターンモデル（2Dモデル）を提供しています。

EDA/CADモデル ライブラリー
MCU Motor Studio

TXZ+TM アドバンスクラスマイコン専用のモーター制御PCツールとモーター制御ファームウェアから構成されたソフトウェア開発キットです。

MCU Motor Studio
