電子制御サスペンション

電子制御サスペンション

アクティブサスペンションの設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、モーター駆動部、電源部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Reverse battery Protection / Load switch Reverse battery Protection / Load switch Power Supply Power Supply LDO LDO Speed sensor G sensor Stroke sensor Height sensor Speed sensorG sensorStroke sensorHeight sensor MCU MCU Motor Signal Motor Signal Battery (12 V) Battery (12 V) TVS TVS Receive (input) Receive(input) CAN interface LIN interface CAN interfaceLIN interface High side driver High side driver High side driver High side driver Gate driver / Motor Pre Driver Gate driver / Motor Pre Driver MCU MCU Inverter Brushless Inverter Brushless Gate driver Gate driver High side driver High side driver MCU MCU Linear Solenoid Valve Linear Solenoid Valve ON/OFF Solenoid Valve ON/OFF Solenoid Valve Motor for compressor pump Motor for compressor pump x 4 Wheel x 4 Wheel Intake Intake Exhaust Exhaust M M Current Sense Amplifier Current SenseAmplifier Power supply ON/OFF control and reverse connection protection circuit Drive circuit for brushless DC motor
ブラシレスDCモーター駆動回路

アクティブサスペンション用ブラシレスDCモーター駆動回路例

電源ON/OFF制御、電源逆接保護回路

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Gate driver / Pre driver Gate driver /Pre driver Reverse battery Protection / Load switch Reverse battery Protection / Load switch Power Supply Power Supply LDO LDO Motor Signal Motor Signal Battery (12 V) Battery (12 V) TVS TVS CAN inter face LIN interface CAN inter faceLIN interface MCU MCU Inverter Brushless Inverter Brushless Gate driver Gate driver Motor Controller Motor Controller MCU MCU MCU MCU MCU MCU Pump Pump Actuator (× 4 Wheel) Actuator (× 4 Wheel) Shock Absorber Shock Absorber High side driver High side driver High side driver High side driver Solenoid Solenoid M M M M MCU MCU H-bridge H-bridge Current Sense Amplifier Current SenseAmplifier Gate driver / Pre driver/ Motor Controller Gate driver / Pre driver/Motor Controller Speed sensor G sensor Stroke sensor Height sensor Speed sensorG sensorStroke sensorHeight sensor Wire (V) Power supply ON/OFF control and reverse connection protection circuit Drive circuit for brushless DC motor Drive circuit for brushed DC motor
ブラシレスDCモーター駆動回路

アクティブサスペンション用ブラシレスDCモーター駆動回路例

ブラシ付きDCモーター駆動回路

アクティブサスペンション用ブラシ付きDCモーター駆動回路例

電源ON/OFF制御、電源逆接保護回路

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 x 4 Wheel x 4 Wheel Reverse battery Protection / Load switch Reverse battery Protection / Load switch Power Supply Power Supply LDO LDO Speed sensor G sensor Stroke sensor Height sensor Speed sensorG sensorStroke sensorHeight sensor MCU MCU Motor Signal Motor Signal Battery (12 V) Battery (12 V) TVS TVS Receive (input) Receive(input) CAN interface LIN interface CAN interfaceLIN interface High side driver High side driver Gate driver Gate driver High side driver High side driver Solenoid Valve Solenoid Valve Current Sense Amplifier Current SenseAmplifier Semiconductor diode.571 Power supply ON/OFF control and reverse connection protection circuit
電源ON/OFF制御、電源逆接保護回路

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

サブブロック図

ブラシレスDCモーター駆動回路
ブラシレスDCモーター駆動回路

アクティブサスペンション用ブラシレスDCモーター駆動回路例

アクティブサスペンション用ブラシレスDCモーター駆動回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK+ SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (モーター用)
品番
東芝パッケージ名 PS-8 WQFN32 SSOP30
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +0.5/-0.5 +1.5/-1 +1.5/-1
ブラシレスDCモータープリドライバー
品番
東芝パッケージ名 QFP64-P-1010-0.50C P-VQFN48-0707-0.50-005
製品分類 車載用プリドライバー 車載用プリドライバー
電源ON/OFF制御、電源逆接保護回路
電源ON/OFF制御、電源逆接保護回路 (P-chタイプ)

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ -40 V / -60 V系 P-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) SOP Advance(WF) SOP Advance(WF) DPAK+
VDSS (Max) [V] -40 -40 -60 -40
ID (Max) [A] -40 -100 -90 -90
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0096 0.0031 0.0083 0.0043
極性 P-ch P-ch P-ch P-ch
汎用小信号MOSFET
品番
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
電源ON/OFF制御、電源逆接保護回路 (N-chタイプ)

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK+ SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (スイッチ用)
品番
東芝パッケージ名 PS-8 SSOP16 WSON10A
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +5mA/ Internally Limited   Internally Limited /-5m
汎用小信号MOSFET
品番
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
ブラシレスDCモーター駆動回路
ブラシレスDCモーター駆動回路

アクティブサスペンション用ブラシレスDCモーター駆動回路例

アクティブサスペンション用ブラシレスDCモーター駆動回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK+ SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (モーター用)
品番
東芝パッケージ名 PS-8 WQFN32 SSOP30
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +0.5/-0.5 +1.5/-1 +1.5/-1
ブラシレスDCモータープリドライバー
品番
東芝パッケージ名 QFP64-P-1010-0.50C P-VQFN48-0707-0.50-005
製品分類 車載用プリドライバー 車載用プリドライバー
ブラシ付きDCモーター駆動回路
ブラシ付きDCモーター駆動回路

アクティブサスペンション用ブラシ付きDCモーター駆動回路例

アクティブサスペンション用ブラシ付きDCモーター駆動回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK+ SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ブラシ付きDCモータープリドライバー
品番
東芝パッケージ名 LQFP48-P-0707-0.50
製品分類 車載用Hブリッジドライバー
電源ON/OFF制御、電源逆接保護回路
電源ON/OFF制御、電源逆接保護回路 (P-chタイプ)

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ -40 V / -60 V系 P-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) SOP Advance(WF) SOP Advance(WF) DPAK+
VDSS (Max) [V] -40 -40 -60 -40
ID (Max) [A] -40 -100 -90 -90
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0096 0.0031 0.0083 0.0043
極性 P-ch P-ch P-ch P-ch
汎用小信号MOSFET
品番
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
電源ON/OFF制御、電源逆接保護回路 (N-chタイプ)

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK+ SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (スイッチ用)
品番
東芝パッケージ名 PS-8 SSOP16 WSON10A
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +5mA/ Internally Limited   Internally Limited /-5m
汎用小信号MOSFET
品番
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
電源ON/OFF制御、電源逆接保護回路
電源ON/OFF制御、電源逆接保護回路 (P-chタイプ)

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ -40 V / -60 V系 P-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) SOP Advance(WF) SOP Advance(WF) DPAK+
VDSS (Max) [V] -40 -40 -60 -40
ID (Max) [A] -40 -100 -90 -90
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0096 0.0031 0.0083 0.0043
極性 P-ch P-ch P-ch P-ch
汎用小信号MOSFET
品番
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
電源ON/OFF制御、電源逆接保護回路 (N-chタイプ)

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK+ SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (スイッチ用)
品番
東芝パッケージ名 PS-8 SSOP16 WSON10A
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +5mA/ Internally Limited   Internally Limited /-5m
汎用小信号MOSFET
品番
東芝パッケージ名 SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5

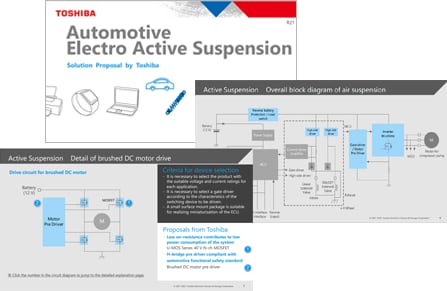

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

リファレンスデザイン

これは、1出力ハイサイドNチャネルパワーMOSFETゲートドライバーTPD7106Fの応用回路例です。
1出力ハイサイドNチャネルパワーMOSFETゲートドライバーTPD7106F応用と回路
MOSFETとの組み合わせで大電流ロードスイッチ回路を構成できるゲートドライバーのリファレンスデザインです。応用回路例、電源逆接続時の動作、チャージポンプ回路などの機能説明、回路設計ガイド、シミュレーション例などを提供します。
セミコンダクター / 開発/設計支援 / リファレンスデザインセンター / バッテリーマネジメント
これは、車載、産業向けBLDCモーター用三相ブリッジ駆動回路の三相BLDCモーター駆動応用例(U相)です。
車載、産業向けBLDCモーター用三相ブリッジ駆動回路
このリファレンスデザインは、過電流保護、逆電源接続保護などを特長とするTPD7212F / FNのアプリケーション回路とシミュレーションの例を提供します。
Design / Support / Reference Design Center
これは、1出力ハイサイドNチャネルパワーMOSFETゲートドライバー TPD7104AF応用と回路の負荷ショート(過電流)検出機能対応ブロック図です。
1出力ハイサイドNチャネルパワーMOSFETゲートドライバー TPD7104AF応用と回路
MOSFETとの組み合わせで大電流ロードスイッチ回路を構成できるゲートドライバーのリファレンスデザインです。応用回路例、負荷ショート検出・電源逆接続保護などの機能説明、回路設計ガイド、シミュレーション例などを提供します。
セミコンダクター / 開発/設計支援 / リファレンスデザインセンター / バッテリーマネジメント

ドキュメント

動画

開発/設計支援

スイッチング電源回路ライブラリー

電源回路の基本的なトポロジーが多数準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

モーター駆動回路ライブラリー

3相インバータ回路などモーター駆動回路の基本的なトポロジーが準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

EDA/CADモデル ライブラリー

製品の基板を開発する際に使用するシミュレーションデータ、パッケージの3Dモデル、ランドパターンモデル(2Dモデル)を提供しています。

MCU Motor Studio

TXZ+TM アドバンスクラスマイコン専用のモーター制御PCツールとモーター制御ファームウェアから構成されたソフトウェア開発キットです。

メールマガジン
最新情報や設計に役立つコンテンツをお届けします。

ご検討の方へ

技術的なお問い合わせ

お問い合わせ

お問い合わせ

よくあるお問い合わせ

FAQ
  • S-TOGLTM およびL-TOGLTMは、東芝デバイス&ストレージ株式会社の商標です。
  • その他の社名・商品名・サービス名などは、それぞれ各社が商標として使用している場合があります。
別ウインドウにて開きます
