ブラシレスDCモータードライバー

省エネ化や静音化ニーズの高まりから、さまざまな分野で活躍するブラシレスDCモーター。
その駆動を高効率化するのに必要とされる複雑なプロセスを一挙に解決するデバイスをご紹介します。

ラインアップ

ロードマップ/製品マップ

ロードマップ

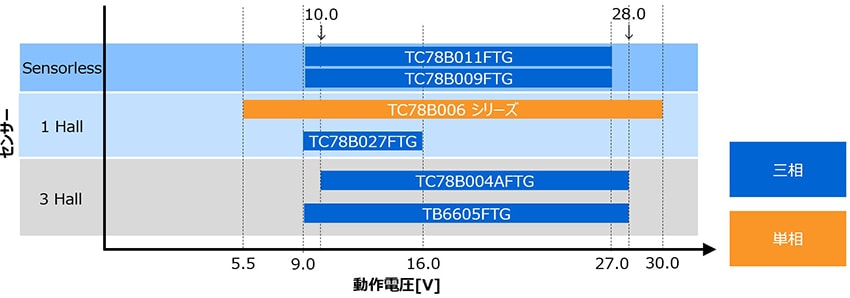

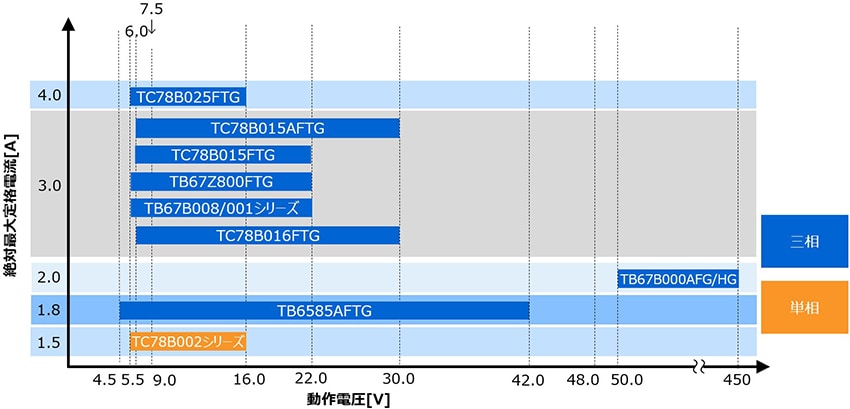

製品マップ:ブラシレスモータードライバー
モーター制御でのICの一般的な構成例。東芝ICでモーター制御に必要なすべてのICを提供可能

三相ブラシレスモーター用製品

単相ブラシレスモーター用製品

パラメトリック検索

ブラシレスモータードライバーの製品一覧表はこちらをご覧ください。

クロスリファレンス検索

クロスリファレンス検索で表示される情報について

クロスリファレンスでは参考品名が表示されますので、製品に関する最新の情報をデータシート等でご確認の上、単独およびシステム全体で十分に評価し、お客様の責任において適用可否を判断してください。
参考にしている情報は、取得した時点の各メーカーの公式情報に基づいた当社の推定によるものです。
当社は、情報の正確性、完全性に関して一切の保証をいたしません。また、情報は予告なく変更されることがあります。

動画

リファレンスデザイン

これはエアコン室外機制御回路の画像です。
エアコン室外機制御回路
エアコン室外機向けに、モーター2系統 (ファンモーター、コンプレッサー) とPFC回路を一つのMCUで制御するリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
これはTC78B011FTGを使用したセンサーレス正弦波ブラシレスモーター駆動回路の画像です。
TC78B011FTGを使用したセンサーレス正弦波ブラシレスモーター駆動回路
センサーレス正弦波PWM駆動プリドライバーICを使用した、ブラシレスモーター駆動回路。GUIを用いて簡単にモータードライバーICの設定が可能。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
これは、ブラシレスDCモーター用プリドライバーTC78B027FTGのファン駆動用 応用回路のブロック図です。
ブラシレスDCモーター用プリドライバーTC78B027FTGのファン駆動用 応用回路
ファンの形状に合わせて、基板をドーナツ型に設計します。ファンモーター駆動用MOSFET、ブラシレスDCモーター用プリドライバーIC TC78B027FTGおよび制御用マイコンを基板上に搭載します。本ボードの回路図、BOMなどを提供します。
MOSFET+モーター / プリドライバー+MCU / ドーナツ型の基板
これは、高電圧ブラシレスDCモーターファン駆動用 応用回路のブロック図です。
高電圧ブラシレスDCモーターファン駆動用 応用回路
ファンの形状に合わせて、基板をドーナツ型に設計します。ブラシレスDCモーターコントローラーIC TC78B041FNGおよび高電圧モータードライバーIC TPD4204Fを基板上に搭載します。本ボードの回路図、BOMなどを提供します。
Design / Support / Reference Design Center
これは、モータープリドライバーIC用 評価ボードと外付けFETドライブボードのブロック図です。
モータープリドライバーIC用 評価ボードと外付けFETドライブボード
3相ブラシレスDCモーター制御用プリドライバーIC(TC78B009FTG/TC78B027FTG)用 評価ボードとそのボードに接続可能な外付けFETドライブボードの回路図、BOM、基板データ(ガーバーデータ)を提供します。
プリドライバーIC用 評価ボード+外付けFETドライブボード
これは、ブラシレスDCモータードライバー矩形波駆動方式TPD4152F応用回路の応用ブロック図です。
ブラシレスDCモータードライバー矩形波駆動方式TPD4152F応用回路
PWM回路を内蔵し直接DCブラシレスモーターを矩形波駆動可能な600V耐圧のインテリジェントパワーデバイスのリファレンスデザインです。応用回路例、ホール素子/ホールICを使用した場合の設計ガイドなどを提供します。
これは、ブラシレスDCモータードライバー正弦波駆動方式TPD4204F+TB6634FNG応用回路の応用ブロック図です。
ブラシレスDCモータードライバー正弦波駆動方式TPD4204F+TB6634FNG応用回路
正弦波駆動方式のPWMコントローラーと600V耐圧インテリジェントパワーデバイスを組み合わせたブラシレスDCモーター駆動応用例のリファレンスデザインです。ホール素子/ホールICを使用した場合の設計ガイドなどを提供します。
これは、モーター制御クローズドループシステム(Arduino Shield)の特徴です。
モーター制御クローズドループシステム(Arduino Shield)
3相ブラシレスDCモータードライバーTB6605FTGを搭載したモーター制御Closed-loopシステムを提供します。本ボードはArduino UNO用のプラグインボード(シールド)として設計します。
モーター制御 / クローズドループシステム / クローズドループ
これは、ブラシレスDCモータードライバー正弦波駆動方式TPD4206F+TB6634FNG応用回路の応用ブロック図です。
ブラシレスDCモータードライバー正弦波駆動方式TPD4206F+TB6634FNG応用回路
正弦波駆動方式のPWMコントローラーと500V耐圧インテリジェントパワーデバイスを組み合わせたブラシレスDCモーター駆動応用例のリファレンスデザインです。ホール素子/ホールICを使用した場合の設計ガイドなどを提供します。
これは、ブラシレスDCモータードライバー矩形波駆動方式TPD4151F応用回路の応用ブロック図です。
ブラシレスDCモータードライバー矩形波駆動方式TPD4151F応用回路
PWM回路を内蔵し直接DCブラシレスモーターを矩形波駆動可能な250V耐圧のインテリジェントパワーデバイスのリファレンスデザインです。応用回路例、ホール素子/ホールICを使用した場合の設計ガイドなどを提供します。
