ワイヤレスイヤホン

ワイヤレスイヤホン

ワイヤレスイヤホンの設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源・電源管理部、サージ・ESD保護回路部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Charging Terminal Left Charging TerminalLeft Charging Terminal Right Charging TerminalRight USB Connector USBConnector Charger / Power Path Management IC Charger / Power PathManagement IC DC-DC DC-DC MOSFET MOSFET MOSFET MOSFET Battery Battery Battery Protection Circuit BatteryProtectionCircuit USB Controller IC USB Controller IC Protection Protection Protection Protection Protection Protection Charging Terminal Charging Terminal Antenna Antenna Speaker Speaker Microphone Microphone LDO LDO Audio IC (Charger + Bluetooth®) Audio IC(Charger + Bluetooth®) Battery Battery Battery Protection Circuit BatteryProtection Circuit Flash Memory FlashMemory Acceleration Sensor Acceleration Sensor Button Controller ButtonController Protection Protection Protection Protection TVS TVS Charging Terminal Charging Terminal Antenna Antenna Speaker Speaker Microphone Microphone LDO LDO Audio IC (Charger + Bluetooth®) Audio IC(Charger + Bluetooth®) Battery Battery Battery Protection Circuit BatteryProtection Circuit Flash Memory FlashMemory Acceleration Sensor Acceleration Sensor Button Controller ButtonController Protection Protection Protection Protection TVS TVS Left Left Right Right Earphone Case EarphoneCase External connector for earphones case Power supply circuit for earphones case Battery management for earphones case Battery management for earphones Battery management for earphones Power supply circuit for earphones Power supply circuit for earphones Circuit protection for earphones Circuit protection for earphones
イヤホンケース 電源ライン用 ロードスイッチ

MOSFETを用いた電源供給回路例

イヤホンケース バッテリーマネジメント

バッテリー充放電システムの電源監視回路例

イヤホンケース 外部コネクター

外部コネクター部の保護回路例

イヤホン バッテリーマネジメント

バッテリー充放電システムの電源監視回路例

イヤホン 電源回路

LDOレギュレーターを用いた電源供給回路例

イヤホン 回路保護

内部ICの保護回路例

サブブロック図

イヤホンケース 電源ライン用 ロードスイッチ
イヤホンケース 電源ライン用 ロードスイッチ

MOSFETを用いた電源供給回路例

MOSFETを用いた電源供給回路例
小信号MOSFET
品番
SSM6N951L
SSM6N56FE
SSM6N61NU
SSM3K56ACT
東芝パッケージ名 TCSP6A-172101 SOT-563 (ES6) SOT-1118 (UDFN6) SOT-883 (CST3)
VDSS (Max) [V]   20 20 20
ID (Max) [A]   0.8 4.0 1.4
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V]   0.3 0.045 0.3
極性 N-ch×2 N-ch×2 N-ch×2 N-ch
ラインアップを検索する
イヤホンケース バッテリーマネジメント
イヤホンケース バッテリーマネジメント

バッテリー充放電システムの電源監視回路例

バッテリー充放電システムの電源監視回路例
小信号MOSFET
品番
SSM6N951L
SSM6N56FE
SSM6N61NU
SSM3K56ACT
東芝パッケージ名 TCSP6A-172101 SOT-563 (ES6) SOT-1118 (UDFN6) SOT-883 (CST3)
VDSS (Max) [V]   20 20 20
ID (Max) [A]   0.8 4.0 1.4
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V]   0.3 0.045 0.3
極性 N-ch×2 N-ch×2 N-ch×2 N-ch
ラインアップを検索する
イヤホンケース 外部コネクター
イヤホンケース 外部コネクター

外部コネクター部の保護回路例

外部コネクター部の保護回路例
TVSダイオード
品番
DF2B6USL
DF2B6M4BSL
DF2B7BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-10 +/-8 +/-30
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.25 1.05 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 1.5 0.12 12
ラインアップを検索する
イヤホン バッテリーマネジメント
イヤホン バッテリーマネジメント

バッテリー充放電システムの電源監視回路例

バッテリー充放電システムの電源監視回路例
小信号MOSFET
品番
SSM6N951L
SSM6N56FE
SSM6N61NU
SSM3K56ACT
東芝パッケージ名 TCSP6A-172101 SOT-563 (ES6) SOT-1118 (UDFN6) SOT-883 (CST3)
VDSS (Max) [V]   20 20 20
ID (Max) [A]   0.8 4.0 1.4
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V]   0.3 0.045 0.3
極性 N-ch×2 N-ch×2 N-ch×2 N-ch
ラインアップを検索する
イヤホン 電源回路
イヤホン 電源回路

LDOレギュレーターを用いた電源供給回路例

LDOレギュレーターを用いた電源供給回路例
小型面実装LDOレギュレーター
品番
TCR5BM シリーズ
TCR5RG シリーズ
TCR3UG シリーズ
TCR2EN シリーズ
東芝パッケージ名 DFN5B WCSP4F WCSP4F SDFN4E
IOUT (Max) [mA] 500 500 300 200
VOUT [V] 0.8 to 3.6 0.9 to 5.0 0.8 to 5.0 1.0 to 3.6
ラインアップを検索する
イヤホン 回路保護
イヤホン 回路保護

内部ICの保護回路例

内部ICの保護回路例
TVSダイオード
品番
DF2B6USL
DF2B6M4BSL
DF2B7BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-10 +/-8 +/-30
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.25 1.05 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 1.5 0.12 12
ラインアップを検索する

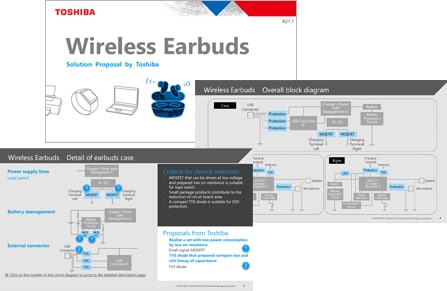

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Wireless Earbuds / English (PDF:655KB)
SolutionProposal_Wireless Earbuds / Japanese (PDF:1.0MB)

リファレンスデザイン

これはDFN4Dパッケージの画像です。
小型パッケージDFN4D、300mA出力LDOレギュレーターTCR3EMxxA / 3DMxxA / 3LMxxAシリーズ電源回路への応用
モバイル機器などに最適な、小型パッケージに搭載したLDOレギュレーターを、特長(スタンダードタイプ・低ドロップアウト電圧タイプ・低消費電流タイプ)に合わせて3シリーズをラインアップ。各シリーズの特長・設計のポイント・使用方法を提供。
LDO / DFN4D
詳細
これは、パワーマルチプレクサー回路の基板写真(例)です。
パワーマルチプレクサー回路
2入力1出力のパワーマルチプレクサー回路を小型基板に実現。当社の多彩なラインアップから、MOSFETゲートドライバーIC・eFuseIC・ツェナーダイオード・MOSFETなど最適なデバイスを選択し、BBMとMBBの切り替え・理想ダイオード特性を実現したリファレンス回路を提供致します。
パワーマルチプレクサ回路 / 2入力1出力
詳細
これは、非絶縁型降圧DC-DCコンバーターの製品写真です。
非絶縁型降圧DC-DCコンバーター
多彩なDC電源出力、負荷、基板実装面積などのバリエーションに対応した非絶縁降圧DC-DC電源のリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
詳細
これは、LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用の電源回路例です。
LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用
超小型パッケージを採用した低消費電力・高速負荷過渡応答のLDOレギュレーターのリファレンスデザインです。応用回路例、低消費電流・PSRR・負荷過渡応答などの特性解説などを提供します。
LDOレギュレーター / TCR3UG
詳細
これは、LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路の電源回路例です。
LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路
超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。
LDOレギュレーター / TCR15AG
詳細
これは、LDOレギュレーター TCR15AGADJ応用と回路の電源回路例です。
LDOレギュレーター TCR15AGADJ応用と回路
超小型パッケージを採用した可変出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。
LDOレギュレーター
詳細
