マルチファンクションプリンター

マルチファンクションプリンター

マルチファンクションプリンター (MFP) の設計では、モーター駆動の高効率化、低消費電力化、小型化などが重要です。ここでは回路構成例などとともに、電源部、各種エンジン (モーター駆動) 部、スキャナー部、動作制御部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Touch Screen TouchScreen Signal Interfaces Signal Interfaces LCD Panel LCDPanel Back Light BackLight LED Driver/ MOSFET LED Driver/MOSFET Display Control MCU DisplayControlMCU ASSP ASSP Memory Memory ASIC ASIC Finisher Control MCU FinisherControlMCU LD* Driver LD*Driver Sensor Sensor LD* LD* Toner Toner Sensor Sensor Scanner Control MCU ScannerControlMCU ADF* Control MCU ADF*ControlMCU FAX Modem Control MCU FAXModemControlMCU Input block Input block Display block Display block System Control block System Control block Engine Control block Engine Control block Power Supply PowerSupply Memory Memory Protection Protection Ethernet Ethernet Sub SoC SubSoC MCD MCD MCD MCD Drum Motor DrumMotor Polygon Motor PolygonMotor Drum Drum Heater Heater Drum Unit DrumUnit Sensor Sensor MCD MCD MCD MCD PF* Motor PF*Motor ASF* Motor ASF*Motor Sub SoC SubSoC Motor Motor Motor Motor Sorter Sorter Finisher Finisher MCD MCD MCD MCD Engine Control or Sub Control MCU Engine ControlorSub ControlMCU Controller MPU ControllerMPU MCD MCD LED Driver/ MOSFET LED Driver/MOSFET Analog Front End Analog Front End Sensor Sensor ST* Motor ST*Motor Light Source LightSource CCD Linear Image Sensor CCD Linear Image Sensor MCD MCD ADF* Motor ADF*Motor Sensor Sensor Heater Control MCU HeaterControlMCU MOSFET MOSFET USB USB Protection Protection Polygon Polygon Note (*) ST: Stepping motor ADF: Auto Document Feeder LD: Las... Note (*) ST: Stepping motorADF: Auto Document FeederLD: Laser DiodePF: Paper Feed ASF: Auto Sheet Feeder Display block Scanner block ADF block FAX modem block Engine block/Heater block/Finisher block Power supply circuit USB circuit
電源回路部

AC-DCコンバーター（フライバック方式）の回路例

ディスプレー部

LCDバックライトのON/OFF制御用ロードスイッチ回路例

スキャナー部

スキャナー光源のON/OFF制御用ロードスイッチ回路例

USB回路

USB信号ラインのESD保護回路例

ADF部/FAXモデム部

オートドキュメントフィーダー (ADF) とFAXモデム部の回路例

エンジン部/ヒーター部/フィニッシャー部

エンジン部/ヒーター部/フィニッシャー部の回路例

サブブロック図

電源回路部
電源回路部

AC-DCコンバーター（フライバック方式）の回路例

AC-DCコンバーター（フライバック方式）の回路例
ショットキーバリアダイオード
品番
CMS15
CUHS20F60
東芝パッケージ名 M-FLAT SOD-323HE (US2H)
VRRM (Max) [V] 60
VR (Max) [V]   60
CT (Typ.) [pF]   300
ラインアップを検索する
高速リカバリーダイオード
品番
CRF03A
東芝パッケージ名 S-FLAT
VRRM (Max) [V] 600
IF(AV) (Max) [A] 0.7
ラインアップを検索する
DTMOSシリーズ MOSFET
品番
TK090E65Z
TK090U65Z
TK090A65Z
TK090N65Z
東芝パッケージ名 TO-220 TOLL TO-220SIS TO-247
VDSS (Max) [V] 650 650 650 650
ID (Max) [A] 30 30 30 30
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.09 0.09 0.09 0.09
極性 N-ch N-ch N-ch N-ch
ラインアップを検索する
トランジスター出力フォトカプラー
品番
TLP383
TLP385
TLP387
TLP388
東芝パッケージ名 4pin SO6L 4pin SO6L 4pin SO6L 4pin SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000
VCEO (Max) [V] 80 80 300 350
Topr [°C] -55 to 125 -55 to 110 -55 to 110 -55 to 125
ラインアップを検索する
バイポーラートランジスター
品番
TMBT3904
東芝パッケージ名 SOT-23 (SOT23)
VCEO (Max) [V] 50
IC (Max) [A] 0.2
極性 NPN
ラインアップを検索する
ディスプレー部
ディスプレー部

LCDバックライトのON/OFF制御用ロードスイッチ回路例

LCDバックライトのON/OFF制御用ロードスイッチ回路例
小信号MOSFET
品番
SSM3K35FS
SSM3K35AFS
SSM3J35FS
SSM3J35AFS
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM)
VDSS (Max) [V] 20 20 -20 -20
ID (Max) [A] 0.18 0.25 -0.1 -0.25
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 4.0 1.6 11 2.1
極性 N-ch N-ch P-ch P-ch
ラインアップを検索する
TVSダイオード
品番
DF2B5M4ASL
DF2B6M4ASL
DF2B6USL
DF6D6UFE
DF2B6M4BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2) SOT-563 (ES6) SOD-962 (SL2)
VESD (Max) [kV] +/-16 +/-15 +/-10 +/-10 +/-8
IR (Max) [µA] 0.1 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.7 0.7 0.25 0.25 1.05
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 0.15 0.15 1.5 1.5 0.12
ラインアップを検索する
MCU (TX00シリーズ M060グループ)
Series TX00 シリーズ
Group M060 グループ
ラインアップを検索する
スキャナー部
スキャナー部

スキャナー光源のON/OFF制御用ロードスイッチ回路例

スキャナー光源のON/OFF制御用ロードスイッチ回路例
小信号MOSFET
品番
SSM3K35FS
SSM3K35AFS
SSM3J35FS
SSM3J35AFS
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM) SOT-416 (SSM)
VDSS (Max) [V] 20 20 -20 -20
ID (Max) [A] 0.18 0.25 -0.1 -0.25
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 4.0 1.6 11 2.1
極性 N-ch N-ch P-ch P-ch
ラインアップを検索する
MCU (TXZ+TM 4A シリーズ M4G/M4N グループ / TXZ+TM 3A シリーズ M3H グループ / TX04 シリーズ M460 グループ)　
Series TXZ+TM 4A シリーズ TXZ+TM 4A シリーズ TXZ+TM 3A シリーズ TX04 シリーズ
Group M4G グループ M4N グループ M3H グループ M460 グループ
ラインアップを検索する
AGC搭載ステッピングモータードライバー
品番
TB67S128FTG
TB67S289FTG
東芝パッケージ名 P-VQFN64-0909-0.50-006 P-VQFN48-0707-0.50-004
VOUT (Max) [V] 50 50
IOUT (Max) [A] 5 3
VM [V] 6.5 to 44 10 to 47
RON (Typ.) [Ω] 0.25 0.4
ラインアップを検索する
リニアーイメージセンサー (CCD)
品番
TCD2569BFG
TCD2726DG
東芝パッケージ名 22pin CLCC 32pin CERDIP
画素サイズ [μm] 5.25×5.25
画素サイズ(ピッチ) [μm] 5.25 4.7
有効画素数 5340×3 Line
ラインアップを検索する
USB回路
USB 2.0回路

USB信号ラインのESD保護回路例

USB信号ラインのESD保護回路例
TVSダイオード
品番
DF2B5M4ASL
DF2B6M4ASL
DF2B6USL
DF6D6UFE
DF2B6M4BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2) SOT-563 (ES6) SOD-962 (SL2)
VESD (Max) [kV] +/-16 +/-15 +/-10 +/-10 +/-8
IR (Max) [µA] 0.1 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.7 0.7 0.25 0.25 1.05
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 0.15 0.15 1.5 1.5 0.12
ラインアップを検索する
ADF部/FAXモデム部
ADF部/FAXモデム部

オートドキュメントフィーダー (ADF) とFAXモデム部の回路例

オートドキュメントフィーダー (ADF) とFAXモデム部の回路例
MCU (TXZ+TM 4A シリーズ M4G/M4N グループ / TXZ+TM 3A シリーズ M3H グループ / TX04 シリーズ M460 グループ)　
Series TXZ+TM 4A シリーズ TXZ+TM 4A シリーズ TXZ+TM 3A シリーズ TX04 シリーズ
Group M4G グループ M4N グループ M3H グループ M460 グループ
ラインアップを検索する
ステッピングモータードライバー
品番
TB67S511FTAG
TB67S512FTAG
TB67S521FTAG
TB67S522FTAG
TB67S539FTG
TB67S549FTG
東芝パッケージ名 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-VQFN32-0505-0.50-004 P-VQFN24-0404-0.50-004
VOUT (Max) [V] 40 40 40 40 40 40
IOUT (Max) [A] 2 2 2.8 2.8 2.0 1.5
VM [V] 10 to 35 10 to 35 10 to 35 10 to 35 4.5 to 33 4.5 to 33
RON (Typ.) [Ω] 0.8 0.8 0.53 0.53 0.8 1.2
ラインアップを検索する
MCU (TX00シリーズ M030グループ)　
Series TX00 シリーズ
Group M030 グループ
ラインアップを検索する
エンジン部/ヒーター部/フィニッシャー部
エンジン部/ヒーター部/フィニッシャー部

エンジン部/ヒーター部/フィニッシャー部の回路例

エンジン部/ヒーター部/フィニッシャー部の回路例
MCU (TXZ+TM 4A シリーズ M4G/M4N グループ / TXZ+TM 3A シリーズ M3H グループ / TX04 シリーズ M460 グループ)　
Series TXZ+TM 4A シリーズ TXZ+TM 4A シリーズ TXZ+TM 3A シリーズ TX04 シリーズ
Group M4G グループ M4N グループ M3H グループ M460 グループ
ラインアップを検索する
ステッピングモータードライバー
品番
TB67S511FTAG
TB67S512FTAG
TB67S521FTAG
TB67S522FTAG
TB67S539FTG
TB67S549FTG
東芝パッケージ名 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-WQFN36-0606-0.50-002 P-VQFN32-0505-0.50-004 P-VQFN24-0404-0.50-004
VOUT (Max) [V] 40 40 40 40 40 40
IOUT (Max) [A] 2 2 2.8 2.8 2.0 1.5
VM [V] 10 to 35 10 to 35 10 to 35 10 to 35 4.5 to 33 4.5 to 33
RON (Typ.) [Ω] 0.8 0.8 0.53 0.53 0.8 1.2
ラインアップを検索する
MCU (TXZ+TM 3A シリーズ M3H グループ)
Series TXZ+TM3A シリーズ
Group M3H グループ
ラインアップを検索する
三相ブラシレスDCモータードライバー
品番
TC78B004AFTG
東芝パッケージ名 P-WQFN40-0606-0.50-001
VOUT (Max) [V] 31
IOUT (Max) [A] 0.1
VM [V] 10 to 28
RON (Typ.) [Ω]
ラインアップを検索する
1chブラシ付きDCモータードライバー
品番
TB67H450AFNG
TB67H451AFNG
東芝パッケージ名 P-HSOP8-0405-1.27-002 P-HSOP8-0405-1.27-002
VOUT (Max) [V] 50 50
IOUT (Max) [A] 3.5 3.5
VM [V] 4.5 to 44 4.5 to 44
RON(Normal) (Typ.) [Ω] 0.6 0.6
RON(Large) (Typ.) [Ω]
ラインアップを検索する
2chブラシ付きDCモータードライバー
品番
TB67H400AFTG
TB67H410FTG
TB67H420FTG
東芝パッケージ名 P-WQFN48-0707-0.50-003 P-WQFN48-0707-0.50-003 P-VQFN48-0707-0.50-004
VOUT (Max) [V] 50 50 50
IOUT (Max) [A]     4.5
VM [V] 10 to 47 10 to 47 10 to 47
RON(Normal) (Typ.) [Ω] 0.49 0.8 0.33
RON(Large) (Typ.) [Ω] 0.245 0.4 0.165
ラインアップを検索する

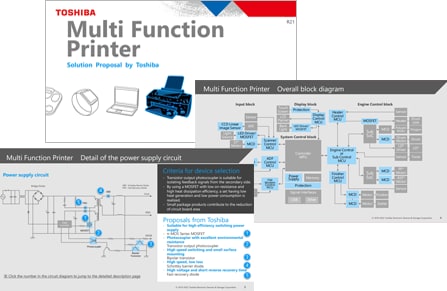

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Multi Function Printer / English (PDF:1.5MB)
SolutionProposal_Multi Function Printer / Japanese (PDF:1.9MB)

リファレンスデザイン

これは、100 W LLC方式DC-DCコンバーターの基板写真です。
100 W LLC方式DC-DCコンバーター
LLC共振によるZero Volt Switchingを実現した100 W LLC方式DC-DCコンバーターのリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
DC-DCコンバーター / MOSFET / アイソレーター
詳細
これは、200 W アクティブクランプフォワード方式DC-DCコンバーターの製品写真です。
200 W アクティブクランプフォワード方式DC-DCコンバーター
クランプ用スイッチにNch MOSFETを採用したアクティブクランプフォワード方式の200 W絶縁型DC-DCコンバーターのリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
DC-DCコンバーター
詳細
