体組成計の設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源部、センサー信号入力部、表示部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 LDO LDO Battery Battery Op-amp Op-amp Piezoelectric Element Piezoelectric Element Constant Current Circuit Constant Current Circuit TVS TVS TVS TVS TVS TVS TVS TVS Op-amp Op-amp LCD Module LCDModule Sound Sound Human Body Impedance Measurement Terminal Human Body Impedance Measurement Terminal MCU MCU Display circuit Power supply Piezoelectric element Impedance measurement circuit
電源供給

バッテリー駆動システム内の電源供給回路例

圧電素子

体重測定用の圧電素子回路例

メイン表示部、パネル表示部

表示部回路例

人体インピーダンス測定

体脂肪測定用のインピーダンス測定回路例

サブブロック図

電源供給
電源供給

バッテリー駆動システム内の電源供給回路例

バッテリー駆動システム内の電源供給回路例
小型面実装LDOレギュレーター
品番
TCR3UM シリーズ
TCR3DF シリーズ
TCR3UF シリーズ
東芝パッケージ名 DFN4E SOT-25 (SMV) SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300
VOUT [V] 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0
ラインアップを検索する
マイクロコントローラー
Series TX00 シリーズ
Group M060 グループ
ラインアップを検索する
圧電素子
圧電素子

体重測定用の圧電素子回路例

体重測定用の圧電素子回路例
低ノイズ オペアンプ
品番
TC75S67TU
東芝パッケージ名 SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する
マイクロコントローラー
Series TX00 シリーズ
Group M060 グループ
ラインアップを検索する
メイン表示部、パネル表示部
メイン表示部、パネル表示部

表示部回路例

表示部回路例
マイクロコントローラー
Series TX00 シリーズ
Group M060 グループ
ラインアップを検索する
人体インピーダンス測定
人体インピーダンス測定

体脂肪測定用のインピーダンス測定回路例

体脂肪測定用のインピーダンス測定回路例
TVS ダイオード
品番
DF2B7AFU
東芝パッケージ名 SOD-323 (USC)
VESD (Max) [kV] +/-30
IR (Max) [µA] 0.1
Rdyn (Typ.) [Ω] 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5
ラインアップを検索する
低ノイズ オペアンプ
品番
TC75S67TU
東芝パッケージ名 SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する
低消費電流オペアンプ
品番
TC75S102F
東芝パッケージ名 SOT-25 (SMV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
ラインアップを検索する
小信号MOSFET
品番
SSM3K15AMFV
東芝パッケージ名 SOT-723 (VESM)
VDSS (Max) [V] 30
ID (Max) [A] 0.1
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V] 6.0
極性 N-ch
ラインアップを検索する
マイクロコントローラー
Series TX00 シリーズ
Group M060 グループ
ラインアップを検索する

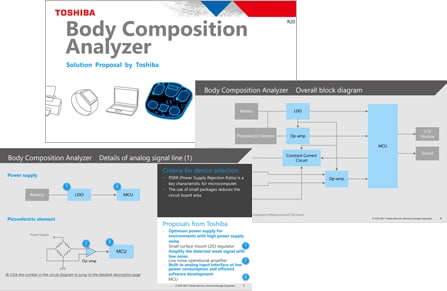

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Body Composition Analyzer / English (PDF:1.1MB)
SolutionProposal_Body Composition Analyzer / Japanese (PDF:1.2MB)
