スマートプラグ

スマートプラグ

スマートプラグの設計では、AC絶縁、高効率化や小型化などが重要です。ここでは回路構成例などとともに、ACスイッチ回路部、電源部、ワイヤレス・キースイッチ部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 AC-DC Converter AC-DCConverter AC Inlet AC Inlet LDO LDO AC Outlet AC Outlet Key Switch Key Switch Wireless Control Wireless Control Power Supply Power Supply Mechanical Relay MechanicalRelay AC Switch AC Switch Wireless Module WirelessModule SBD SBD MCU MCU MOSFET MOSFET TVS TVS TVS TVS LDO LDO Power supply circuit Wireless and key switch input circuit AC switch circuit
ワイヤレス / キースイッチ入力回路

ワイヤレス・キースイッチ部の入力回路例

ACスイッチ回路

メカニカルリレーを使用したACスイッチ部の回路例

フォトリレーを使用したACスイッチ部の回路例

フォトボルタイック出力フォトカプラ—とMOSFETを組み合わせたACスイッチ部の回路例

トライアック出力フォトカプラ—とトライアックを組み合わせたACスイッチ部の回路例

電源回路

電源入力部の回路例

サブブロック図

ワイヤレス / キースイッチ入力回路
ワイヤレス / キースイッチ入力回路

ワイヤレス・キースイッチ部の入力回路例

ワイヤレス・キースイッチ部の入力回路例
TVSダイオード
品番
DF2B7ASL
DF2B5M4SL
DF2B6M4SL
DF2B6M4BSL
東芝パッケージ名 SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-30 +/-20 +/-20 +/-8
IR (Max) [µA] 0.1 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.2 0.5 0.5 1.05
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 8.5 0.2 0.2 0.12
ラインアップを検索する
ACスイッチ回路
メカニカルリレーによるACスイッチ回路

メカニカルリレーを使用したACスイッチ部の回路例

メカニカルリレーを使用したACスイッチ部の回路例
ショットキーバリアダイオード
品番
CRS03
CRS13
東芝パッケージ名 S-FLAT S-FLAT
VRRM (Max) [V] 30 60
VR (Max) [V]
CT (Typ.) [pF]
ラインアップを検索する
小信号MOSFET
品番
SSM3K36FS
SSM3K56FS
東芝パッケージ名 SOT-416 (SSM) SOT-416 (SSM)
VDSS (Max) [V] 20 20
ID (Max) [A] 0.5 0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.66 0.235
極性 N-ch N-ch
ラインアップを検索する
フォトリレーによるACスイッチ回路 (電流 0.3 A未満)

フォトリレーを使用したACスイッチ部の回路例

フォトリレーを使用したACスイッチ部の回路例
フォトリレー
品番
TLP3549
東芝パッケージ名 DIP8
BVS (Min) [Vrms] @ t = 60 [s] 2500
ION (Max) [A] 0.6
RON (Max) [Ω] 2
IFT (Max) [mA] 5
IFC (Max) [mA]
ラインアップを検索する
フォトボルタイック出力フォトカプラーとMOSFETによるACスイッチ回路 (電流 0.3 ～ 1 A程度)

フォトボルタイック出力フォトカプラ—とMOSFETを組み合わせたACスイッチ部の回路例

フォトボルタイック出力フォトカプラ—とMOSFETを組み合わせたACスイッチ部の回路例
フォトボルタイック出力フォトカプラー
品番
TLP3906
TLP3910
東芝パッケージ名 4pin SO6 SO6L
BVS (Min) [Vrms] @ t = 60 [s] 3750 5000
ISC (Min) [µA] @ IF = 10 [mA] 12 12
VOC (Min) [V] @ IF = 10 [mA] 7 14
ラインアップを検索する
DTMOSⅣ シリーズ MOSFET
品番
TK8P60W
TK16G60W
東芝パッケージ名 DPAK D2PAK
VDSS (Max) [V] 600 600
ID (Max) [A] 8.0 15.8
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.5 0.19
極性 N-ch N-ch
ラインアップを検索する
トライアック出力フォトカプラーとトライアックによるACスイッチ回路 (電流 1 A ～)

トライアック出力フォトカプラ—とトライアックを組み合わせたACスイッチ部の回路例

トライアック出力フォトカプラ—とトライアックを組み合わせたACスイッチ部の回路例
トライアック出力フォトカプラー
品番
TLP265J
TLP266J
TLP267J
TLP268J
東芝パッケージ名 4pin SO6 4pin SO6 4pin SO6 4pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750 3750 3750
Topr [°C] -40 to 100 -40 to 100 -40 to 100 -40 to 100
ラインアップを検索する
電源回路
電源回路

電源入力部の回路例

電源入力部の回路例
小型面実装LDOレギュレーター(1)
品番
TCR15AG シリーズ
TCR13AG シリーズ
TCR8BM シリーズ
TCR5BM シリーズ
東芝パッケージ名 WCSP6F WCSP6F DFN5B DFN5B
IOUT (Max) [mA] 1500 1300 800 500
VOUT [V] 0.6 to 3.6 0.55 to 3.6 0.8 to 3.6 0.8 to 3.6
ラインアップを検索する
小型面実装LDOレギュレーター(2)
品番
TCR5RG シリーズ
TCR3RM シリーズ
TCR3U シリーズ
TCR2L シリーズ
TAR5 シリーズ
東芝パッケージ名 WCSP4F DFN4F WCSP4F SOT-553 (ESV) SOT-25 (SMV)
IOUT (Max) [mA] 500 300 300 200 200
VOUT [V] 0.9 to 5.0 0.9 to 4.5 0.8 to 5.0 0.8 to 3.6 1.5 to 5.0
ラインアップを検索する

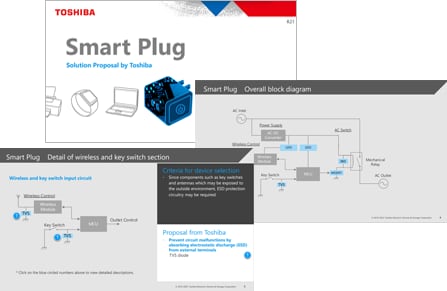

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_SmartPlug / English (PDF:1.0MB)
SolutionProposal_SmartPlug / Japanese (PDF:1.3MB)

リファレンスデザイン

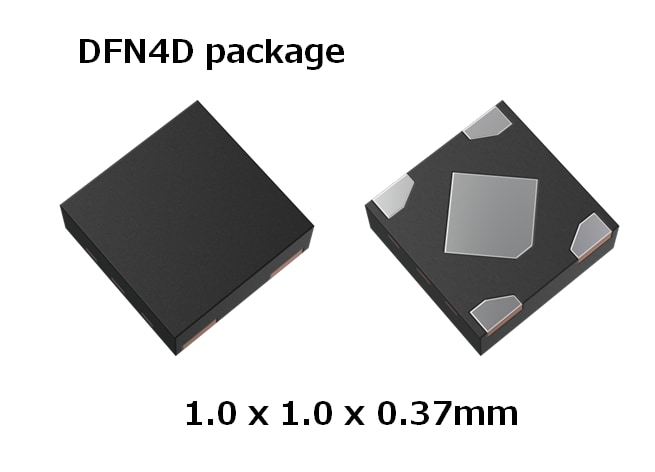

これはDFN4Dパッケージの画像です。
小型パッケージDFN4D、300mA出力LDOレギュレーターTCR3EMxxA / 3DMxxA / 3LMxxAシリーズ電源回路への応用
モバイル機器などに最適な、小型パッケージに搭載したLDOレギュレーターを、特長(スタンダードタイプ・低ドロップアウト電圧タイプ・低消費電流タイプ)に合わせて3シリーズをラインアップ。各シリーズの特長・設計のポイント・使用方法を提供。
詳細

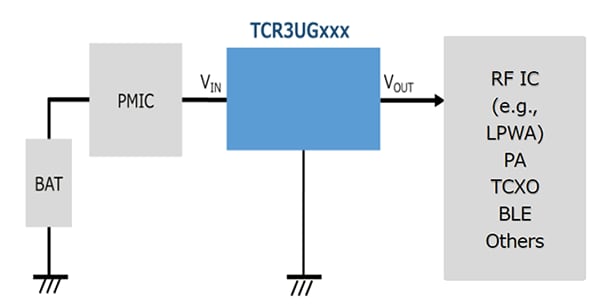

これは、LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用の電源回路例です。
LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用
超小型パッケージを採用した低消費電力・高速負荷過渡応答のLDOレギュレーターのリファレンスデザインです。応用回路例、低消費電流・PSRR・負荷過渡応答などの特性解説などを提供します。
詳細

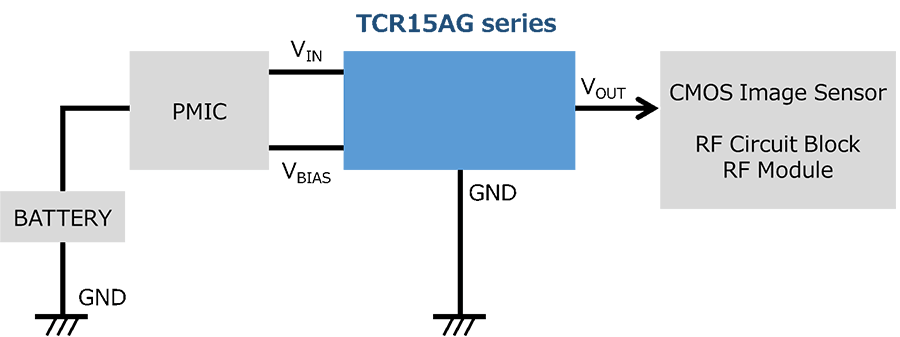

これは、LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路の電源回路例です。
LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路
超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。
詳細

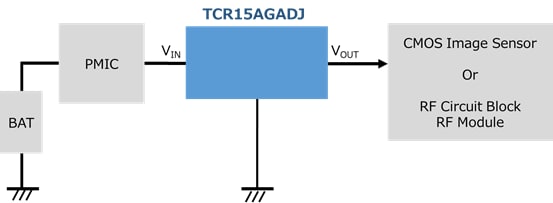

これは、LDOレギュレーター TCR15AGADJ応用と回路の電源回路例です。
LDOレギュレーター TCR15AGADJ応用と回路
超小型パッケージを採用した可変出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。
詳細
