空気清浄機の設計では、高効率化、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源部、モーター駆動部、センサー信号入力部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 AC Input AC Input DC 10 V DC 10 V DC 5 V DC 5 V DC 3 V DC 3 V Dust Sensor Module Dust Sensor Module MCU MCU EEPROM EEPROM Mode Switch Mode Switch Display Display Regulator Regulator Regulator Regulator LEDs LEDs AC-DC AC-DC Transistor Transistor Single Phase AC Motor Single PhaseAC Motor M M Dust sensor section Operation unit (Example of Key/LED) Operation unit (touch panel) Main motor drive unit Flyback type AC-DC converter circuit
フライバック型AC-DCコンバーター回路

フライバック型AC-DCコンバーター回路の例

メインモーター駆動部

ACモーターを用いた回路例

ブラシレスモーターを用いた回路例

ダストセンサー部

フォトダイオードとオペアンプを用いた回路例

操作部 (Key/LED)

Key/LEDによる操作回路例

操作部 (タッチパネル)

タッチパネルによる操作回路例

サブブロック図

フライバック型AC-DCコンバーター回路
フライバック型AC-DCコンバーター回路

フライバック型AC-DCコンバーター回路の例

フライバック型AC-DCコンバーター回路の例
トランジスター出力フォトカプラー
品番
TLP383
TLP293
TLP385
東芝パッケージ名 4pin SO6L SO4 4pin SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 3750 5000
VCEO (Max) [V] 80 80 80
Topr [°C] -55 to 125 -55 to 125 -55 to 110
ラインアップを検索する
メインモーター駆動部
メインモーター駆動部（ACモーター使用時）

ACモーターを用いた回路例

ACモーターを用いた回路例
整流ダイオード
品番
CMG06A
東芝パッケージ名 M-FLAT
VRRM (Max) [V] 600
IF(AV) (Max) [A] 1
ラインアップを検索する
バイポーラートランジスター
品番
2SC6026CT
東芝パッケージ名 SOT-883 (CST3)
VCEO (Max) [V] 50
IC (Max) [A] 0.1
極性 NPN
ラインアップを検索する
MCU TX00シリーズ M030グループ
Series TX00 シリーズ
Group M030 グループ
ラインアップを検索する
メインモーター駆動部（ブラシレスモーター使用時）

ブラシレスモーターを用いた回路例

ブラシレスモーターを用いた回路例
高耐圧IPD(Type1)
品番
TPD4162F
東芝パッケージ名 HSSOP31
VBB (Max) [V] 600
VCC (Max) [V] 20
IO (Max) [A] 0.7
ラインアップを検索する
高耐圧IPD(Type2)
品番
TPD4204F
TPD4163F
TPD4164F
TPD4163K
TPD4164K
東芝パッケージ名 SSOP30 HSSOP31 HSSOP31 HDIP30 HDIP30
VBB (Max) [V] 600 600 600 600 600
VCC (Max) [V] 18 20 20 20 20
IO (Max) [A] 2.5 1 2 1 2
ラインアップを検索する
MCU TX00シリーズ M030グループ
Series TX00 シリーズ
Group M030 グループ
ラインアップを検索する
ブラシレスDCモーターコントローラー
品番
TB6584FNG
TB6584AFNG
TB6586AFG
東芝パッケージ名 SSOP30-P-300-0.65 SSOP30-P-300-0.65 P-SSOP24-0613-1.00-001
VOUT (Max) [V] 18 18 18
IOUT (Max) [A] 0.002 0.002 0.003
VM [V] 6 to 16.5 6 to 16.5 4.5 to 16.5
RON (Typ.) [Ω]
ラインアップを検索する
ダストセンサー部
ダストセンサー部

フォトダイオードとオペアンプを用いた回路例

フォトダイオードとオペアンプを用いた回路例
低消費電流オペアンプ / 低ノイズオペアンプ
品番
TC75S102F
TC75S67TU
東芝パッケージ名 SOT-25 (SMV) SOT-353F (UFV)
VCC (Max) [V] 5.5 5.5
VCC, VEE (Max) [V] +/-2.75 +/-2.75
ラインアップを検索する
操作部 (Key/LED)
操作部 (Key/LEDの例)

Key/LEDによる操作回路例

Key/LEDによる操作回路例
TX00シリーズ M030グループ
Series TX00 シリーズ
Group M030 グループ
ラインアップを検索する
操作部 (タッチパネル)
操作部 (タッチパネルの例)

タッチパネルによる操作回路例

タッチパネルによる操作回路例
TX00シリーズ M030グループ
Series TX00 シリーズ
Group M030 グループ
ラインアップを検索する

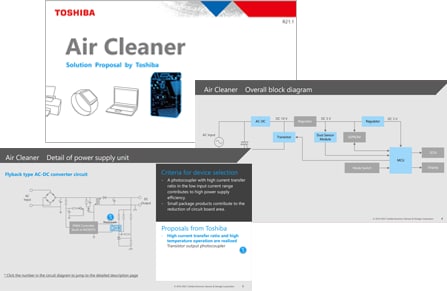

ソリューション提案

半導体製品を選定する際のポイントや各製品の特長を解説している資料です。部品選定にご活用ください。

ソリューション提案
SolutionProposal_Air Cleaner / English (PDF:1.1MB)
SolutionProposal_Air Cleaner / Japanese (PDF:1.6MB)

リファレンスデザイン

これは、DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4165K使用)の画像です。
DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4165K使用)
インテリジェントパワーICを使用したDC300 V入力ブラシレスDCモーターセンサーレス駆動回路。モーター制御MCUによりベクトル制御を実現。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細
これは、DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164K使用)の画像です。
DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164K使用)
インテリジェントパワーICを使用したDC300 V入力ブラシレスDCモーターセンサーレス駆動回路。モーター制御MCUによりベクトル制御を実現。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細
これは、DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164F使用)の画像です。
DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164F使用)
インテリジェントパワーICを使用したDC300 V入力ブラシレスDCモーターセンサーレス駆動回路。モーター制御MCUによりベクトル制御を実現。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細
これは、DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4204F使用)の画像です。
DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4204F使用)
インテリジェントパワーデバイスを使用したDC300 V入力ブラシレスDCモーターセンサーレス駆動回路。モーター制御MCUによりベクトル制御を実現。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細

ドキュメント

その他のドキュメントは以下ページをご確認ください。

開発／設計支援

スイッチング電源回路ライブラリー

電源回路の基本的なトポロジーが多数準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

スイッチング電源回路ライブラリー
モーター駆動回路ライブラリー

３相インバータ回路などモーター駆動回路の基本的なトポロジーが準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

モーター駆動回路ライブラリー
オンライン回路シミュレーター

シミュレーション環境を構築する手間をかけずに、手軽にMOSFETの事前検証ができるサービスです。

オンライン回路シミュレーター
EDA/CADモデル ライブラリー

製品の基板を開発する際に使用するシミュレーションデータ、パッケージの3Dモデル、ランドパターンモデル（2Dモデル）を提供しています。

EDA/CADモデル ライブラリー
MCU Motor Studio

TXZ+TM アドバンスクラスマイコン専用のモーター制御PCツールとモーター制御ファームウェアから構成されたソフトウェア開発キットです。

MCU Motor Studio
メールマガジン
メールマガジン
最新情報や設計に役立つコンテンツをお届けします。
メールマガジンのご登録

ご検討の方へ

技術的なお問い合わせ

お問い合わせ

お問い合わせ

よくあるお問い合わせ

FAQ
