ロボットクリーナー

全体ブロック図

ロボットクリーナー

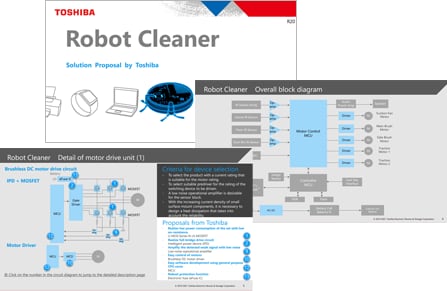

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

モーター駆動回路部

ブラシレスDCモーター駆動回路部 (Motor Driver (Pre-driver) + MOSFET 方式)

三相ブラシレスDCモーターを用いた駆動回路例

ブラシレスDCモーター駆動回路部 (Motor Driver (Pre-driver) + MOSFET 方式) 電源部

三相ブラシレスDCモーターを用いた駆動回路例

ブラシレスDCモーター駆動回路部 (Motor Driver 方式)

3相ブラシレスDCモーターの駆動回路例

ブラシレスDCモーター駆動回路部 (Motor Driver 方式) 電源部

3相ブラシレスDCモーターの駆動回路例

ブラシ付きDCモーター駆動回路部 (Motor Driver 方式)

ブラシ付きDCモーターの駆動回路例

ブラシ付きDCモーター駆動回路部 (Motor Driver 方式) 電源部

ブラシ付きDCモーターの駆動回路例

Wi-Fi^Ⓡ/Bluetooth^Ⓡ 通信回路

コアチップ電源供給とアンテナ保護回路例

赤外線センサー

フォトダイオードを用いた赤外線センサー回路例

フライバック型AC-DC回路

フォトカプラーを用いたフィードバックによるフライバックAC-DC回路例

サブブロック図

モーター駆動回路部

ブラシレスDCモーター駆動回路部 (Motor Driver (Pre-driver) + MOSFET 方式)

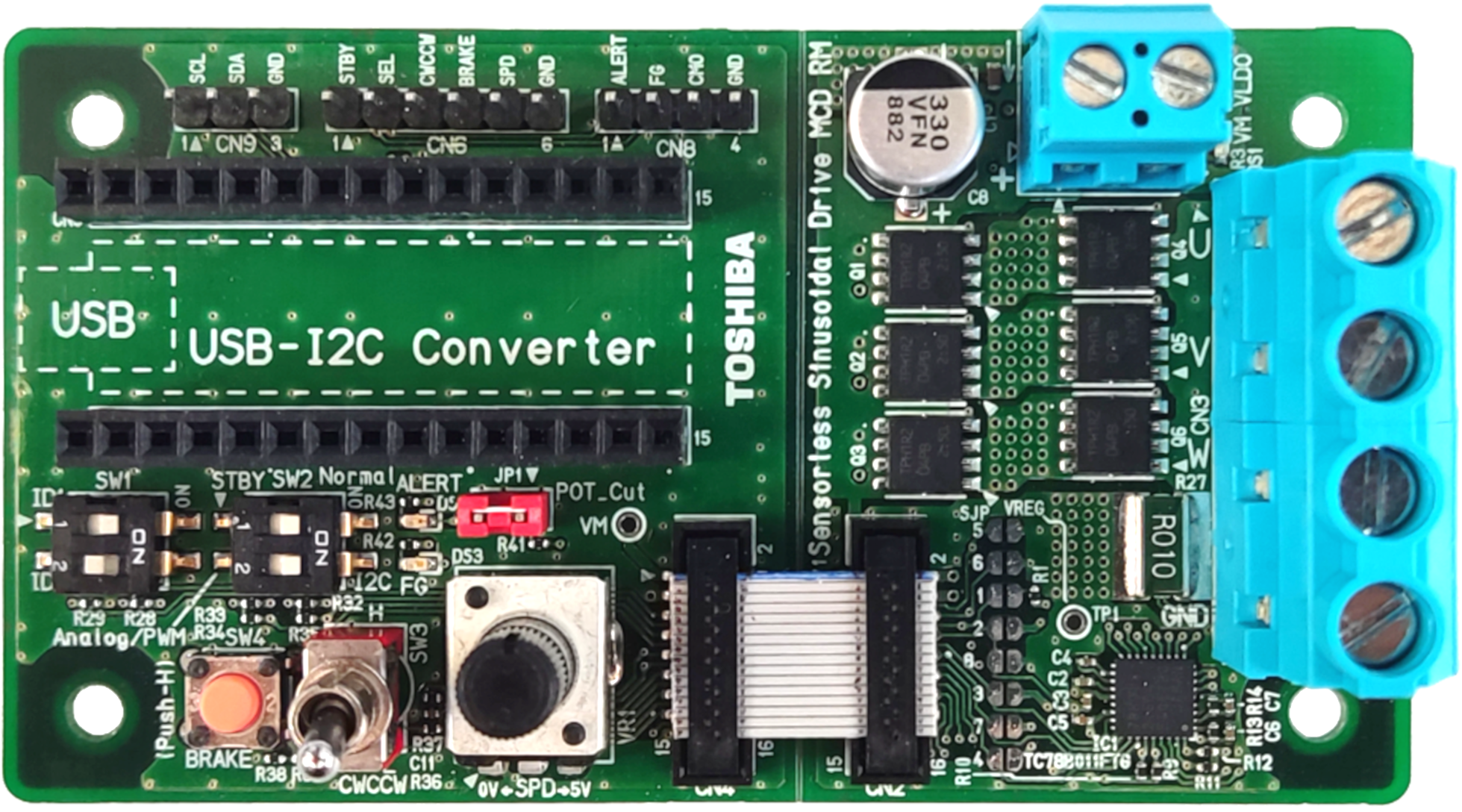

三相ブラシレスDCモーターを用いた駆動回路例

U-MOS シリーズ N-ch MOSFET
U-MOS シリーズ N-ch MOSFET (80 V)
低ノイズオペアンプ
ブラシレスDCモータードライバー (プリドライバー)
MCU

低オン抵抗の製品ラインアップをそろえています。オン抵抗と容量間のトレードオフ特性を改善し、省エネに貢献します。

品番	TPN5R203PL	TPN7R006PL	TPHR7404PU
東芝パッケージ名	TSON Advance	TSON Advance	SOP Advance
V_DSS (Max) [V]	30	60	40
I_D (Max) [A]	76	76	400
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0052	0.007	0.00074
極性	N-ch	N-ch	N-ch

ラインアップを検索する

低オン抵抗の製品ラインアップをそろえています。オン抵抗と容量間のトレードオフ特性を改善し、電源の高効率化に貢献します。

品番	TPH2R408QM	TPM1R908QM	TPN12008QM	TPN19008QM	TK5R1P08QM	TK6R9P08QM
東芝パッケージ名	SOP Advance	SOP Advance(E)	TSON Advance	TSON Advance	DPAK	DPAK
V_DSS (Max) [V]	80	80	80	80	80	80
I_D (Max) [A]	120	238	26	34	84	62
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.00243	0.0019	0.0123	0.019	0.0051	0.0069
極性	N-ch	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

各種センサーで検出された微⼩信号を、低ノイズで増幅することができます。

品番	TC75S67TU
東芝パッケージ名	SOT-353F (UFV)
V_CC (Max) [V]	5.5
V_CC, V_EE (Max) [V]	+/-2.75

ラインアップを検索する

センサーレス三相ブラシレスDCモータードライバーです。Pulse Width Modulation デューティー可変によりモーター回転速度を制御します。

品番	TC78B009FTG	TC78B011FTG
東芝パッケージ名	P-WQFN36-0505-0.50-001	P-WQFN36-0505-0.50-001
V_OUT (Max) [V]	30	30
I_OUT (Max) [A]	0.24	0.24
V_M [V]	5.5 to 27	5.5 to 27
R_ON (Typ.) [Ω]

ラインアップを検索する

システムのコストダウン/高効率化、開発負荷軽減に貢献します。

Series	TXZ+^TM 4Aシリーズ	TX04 シリーズ	TX03 シリーズ
Group	M4Kグループ	M470 グループ	M370 グループ

ラインアップを検索する

ブラシレスDCモーター駆動回路部 (Motor Driver (Pre-driver) + MOSFET 方式) 電源部

三相ブラシレスDCモーターを用いた駆動回路例

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE800NA	TCKE805NA	TCKE812NA
東芝パッケージ名	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
東芝パッケージ名	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE903NA	TCKE903QNA	TCKE905ANA	TCKE905QNA	TCKE912NA	TCKE920NA
東芝パッケージ名	WSON8	WSON8	WSON8	WSON8	WSON8	WSON8
V_IN (Max) [V]	23	23	23	23	23	23
R_ON (Typ.) [mΩ]	34	34	34	34	34	34
V_OVC (Typ.) [V]	3.87		5.7		13.7	22.2
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE903NL	TCKE905NL	TCKE912NL	TCKE920NL
東芝パッケージ名	WSON8	WSON8	WSON8	WSON8
V_IN (Max) [V]	23	23	23	23
R_ON (Typ.) [mΩ]	34	34	34	34
V_OVC (Typ.) [V]	3.87	5.7	13.7	22.2
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE601RA	TCKE601RL	TCKE602RM	TCKE603RA	TCKE603RL
東芝パッケージ名	TSOP6F	TSOP6F	TSOP6F	TSOP6F	TSOP6F
V_IN (Max) [V]	30	30	30	30	30
R_ON (Typ.) [mΩ]	52	52	52	52	52
V_OVC (Typ.) [V]	32	32	32	32	32
復帰動作タイプ	自動復帰タイプ	ラッチタイプ	選択式	自動復帰タイプ	ラッチタイプ

ラインアップを検索する

Over Voltage Protection 機能を備えたN-ch MOSFETゲートドライバーICで、ロードスイッチ回路の小型化と低損失化に貢献します。

品番	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
東芝パッケージ名	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

ラインアップを検索する

Over Voltage Protection 機能を備えたN-ch MOSFETゲートドライバーICで、ロードスイッチ回路の小型化と低損失化に貢献します。

品番	TCK423G	TCK424G	TCK425G
東芝パッケージ名	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

ラインアップを検索する

ブラシレスDCモーター駆動回路部 (Motor Driver 方式)

3相ブラシレスDCモーターの駆動回路例

ブラシレスDCモータードライバー
MCU

センサーレス三相ブラシレスDCモータードライバーです。Pulse Width Modulation デューティー可変によりモーター回転速度を制御します。

品番	TB67B001FTG
東芝パッケージ名	P-VQFN36-0505-0.50-001
V_OUT (Max) [V]	25
I_OUT (Max) [A]	3
V_M [V]	5.5 to 22
R_ON (Typ.) [Ω]	0.6

ラインアップを検索する

システムのコストダウン/高効率化、開発負荷軽減に貢献します。

Series	TXZ+^TM 4Aシリーズ	TX04シリーズ	TX03シリーズ
Group	M4Kグループ	M470グループ	M370グループ

ラインアップを検索する

ブラシレスDCモーター駆動回路部 (Motor Driver 方式) 電源部

3相ブラシレスDCモーターの駆動回路例

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE800NA	TCKE805NA	TCKE812NA
東芝パッケージ名	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
東芝パッケージ名	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE903NA	TCKE903QNA	TCKE905ANA	TCKE905QNA	TCKE912NA	TCKE920NA
東芝パッケージ名	WSON8	WSON8	WSON8	WSON8	WSON8	WSON8
V_IN (Max) [V]	23	23	23	23	23	23
R_ON (Typ.) [mΩ]	34	34	34	34	34	34
V_OVC (Typ.) [V]	3.87		5.7		13.7	22.2
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE903NL	TCKE905NL	TCKE912NL	TCKE920NL
東芝パッケージ名	WSON8	WSON8	WSON8	WSON8
V_IN (Max) [V]	23	23	23	23
R_ON (Typ.) [mΩ]	34	34	34	34
V_OVC (Typ.) [V]	3.87	5.7	13.7	22.2
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE601RA	TCKE601RL	TCKE602RM	TCKE603RA	TCKE603RL
東芝パッケージ名	TSOP6F	TSOP6F	TSOP6F	TSOP6F	TSOP6F
V_IN (Max) [V]	30	30	30	30	30
R_ON (Typ.) [mΩ]	52	52	52	52	52
V_OVC (Typ.) [V]	32	32	32	32	32
復帰動作タイプ	自動復帰タイプ	ラッチタイプ	選択式	自動復帰タイプ	ラッチタイプ

ラインアップを検索する

Over Voltage Protection 機能を備えたN-ch MOSFETゲートドライバーICで、ロードスイッチ回路の小型化と低損失化に貢献します。

品番	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
東芝パッケージ名	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

ラインアップを検索する

Over Voltage Protection 機能を備えたN-ch MOSFETゲートドライバーICで、ロードスイッチ回路の小型化と低損失化に貢献します。

品番	TCK423G	TCK424G	TCK425G
東芝パッケージ名	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

ラインアップを検索する

ブラシ付きDCモーター駆動回路部 (Motor Driver 方式)

ブラシ付きDCモーターの駆動回路例

1ch ブラシ付きDCモータードライバー
2ch ブラシ付きDCモータードライバー
MCU

BiCDプロセスを採用し、高耐圧、低消費電力駆動を実現しています。シンプルなシングルチャネル版です。

品番	TB67H450AFNG	TB67H451AFNG
東芝パッケージ名	P-HSOP8-0405-1.27-002	P-HSOP8-0405-1.27-002
V_OUT (Max) [V]	50	50
I_OUT (Max) [A]	3.5	3.5
V_M [V]	4.5 to 44	4.5 to 44
R_ON(Normal) (Typ.) [Ω]	0.6	0.6
R_ON(Large) (Typ.) [Ω]

ラインアップを検索する

BiCDプロセスを採用し、高耐圧、大電流、低消費電力駆動を実現。当社独自の電流検出を採用した2ch版です。

品番	TB67H401FTG	TB67H420FTG
東芝パッケージ名	P-VQFN48-0707-0.50-004	P-VQFN48-0707-0.50-004
V_OUT (Max) [V]	50	50
I_OUT (Max) [A]	3	4.5
V_M [V]	10 to 47	10 to 47
R_ON(Normal) (Typ.) [Ω]	0.49	0.33
R_ON(Large) (Typ.) [Ω]	0.245	0.165

ラインアップを検索する

システムのコストダウン/高効率化、開発負荷軽減に貢献します。

Series	TXZ+^TM 4Aシリーズ	TX04シリーズ	TX03シリーズ
Group	M4Kグループ	M470グループ	M370グループ

ラインアップを検索する

ブラシ付きDCモーター駆動回路部 (Motor Driver 方式) 電源部

ブラシ付きDCモーターの駆動回路例

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE800NA	TCKE805NA	TCKE812NA
東芝パッケージ名	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
東芝パッケージ名	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE903NA	TCKE903QNA	TCKE905ANA	TCKE905QNA	TCKE912NA	TCKE920NA
東芝パッケージ名	WSON8	WSON8	WSON8	WSON8	WSON8	WSON8
V_IN (Max) [V]	23	23	23	23	23	23
R_ON (Typ.) [mΩ]	34	34	34	34	34	34
V_OVC (Typ.) [V]	3.87		5.7		13.7	22.2
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE903NL	TCKE905NL	TCKE912NL	TCKE920NL
東芝パッケージ名	WSON8	WSON8	WSON8	WSON8
V_IN (Max) [V]	23	23	23	23
R_ON (Typ.) [mΩ]	34	34	34	34
V_OVC (Typ.) [V]	3.87	5.7	13.7	22.2
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

繰り返し使用可能な電子ヒューズ (eFuse IC) で過電流や過電圧などの異常状態から回路を保護します。

品番	TCKE601RA	TCKE601RL	TCKE602RM	TCKE603RA	TCKE603RL
東芝パッケージ名	TSOP6F	TSOP6F	TSOP6F	TSOP6F	TSOP6F
V_IN (Max) [V]	30	30	30	30	30
R_ON (Typ.) [mΩ]	52	52	52	52	52
V_OVC (Typ.) [V]	32	32	32	32	32
復帰動作タイプ	自動復帰タイプ	ラッチタイプ	選択式	自動復帰タイプ	ラッチタイプ

ラインアップを検索する

Over Voltage Protection 機能を備えたN-ch MOSFETゲートドライバーICで、ロードスイッチ回路の小型化と低損失化に貢献します。

品番	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
東芝パッケージ名	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

ラインアップを検索する

Over Voltage Protection 機能を備えたN-ch MOSFETゲートドライバーICで、ロードスイッチ回路の小型化と低損失化に貢献します。

品番	TCK423G	TCK424G	TCK425G
東芝パッケージ名	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

ラインアップを検索する

Wi-Fi^Ⓡ/Bluetooth^Ⓡ 通信回路

コアチップ電源供給とアンテナ保護回路例

小型面実装LDOレギュレーター (1)
小型面実装LDOレギュレーター (2)
TVSダイオード

汎用タイプからWCSP (Wafer Level Chip Size Package) タイプまで幅広くラインアップしており、安定した電源供給を実現します。

品番	TCR15AG シリーズ	TCR8BM シリーズ	TCR5FM シリーズ	TCR5RG シリーズ	TCR3RM シリーズ
東芝パッケージ名	WCSP6F	DFN5B	DFN4D	WCSP4F	DFN4F
I_OUT (Max) [mA]	1500	800	500	500	300
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0	0.9 to 5.0	0.9 to 4.5

ラインアップを検索する

汎用タイプからWCSP (Wafer Level Chip Size Package) タイプまで幅広くラインアップしており、安定した電源供給を実現します。

品番	TCR3U シリーズ	TCR3LM シリーズ	TCR3D シリーズ	TCR3EM シリーズ	TCR1HF シリーズ
東芝パッケージ名	SOT-25 (SMV)	DFN4D	DFN4D	DFN4D	SOT-25 (SMV)
I_OUT (Max) [mA]	300	300	300	300	150
V_OUT [V]	0.8 to 5.0	0.8 to 5.0	1.0 to 4.5	0.8 to 5.0	1.8 to 5.0

ラインアップを検索する

外部端子から侵入する静電気 (ESD) を吸収し、回路の誤動作を防止、およびデバイスを保護します。

品番	DF2B5M4SL	DF2B6M4SL	DF2B6M4BSL
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-20	+/-20	+/-8
I_R (Max) [µA]	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.5	0.5	1.05
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.2	0.2	0.12
