スマートウォッチ

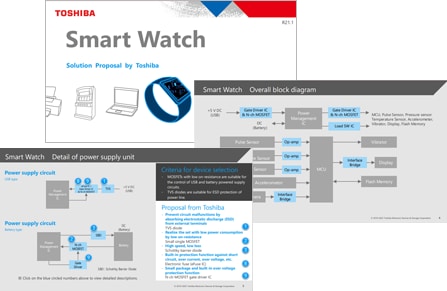

全体ブロック図

スマートウォッチ

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

電源供給回路

電源供給回路 USBタイプ

USB使用時のパワーマネジメントとESD保護回路例

電源供給回路電池タイプ

バッテリー使用時のパワーマネジメントと逆流防止回路例

カメラ入力回路

カメラモジュールの周辺回路例 (電源供給とインターフェース)

ディスプレー出力回路

ディスプレー信号に対応したインターフェース回路の構成例

バイブレーター用モーター制御部

モーター駆動回路例およびコイルの回生電流の保護回路例

脈波検出回路

脈波検出回路発光側

光学式脈波センサーに使用するLEDの駆動回路例

脈波検出回路受光側

光学式脈波センサーの光信号の検出回路例

大気圧/温度センサー回路

大気圧センサー回路

抵抗ブリッジタイプの大気圧センサー回路例

温度センサー回路

NTCサーミスターを使用した温度センサー回路例

サブブロック図

電源供給回路

電源供給回路 USBタイプ

USB使用時のパワーマネジメントとESD保護回路例

TVSダイオード

品番	DF2B6M4SL	DF2B6M4BSL	DF2B20M4SL	DF2B5BSL	DF2B5PCT	DF2B7PCT
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-882 (CST2)	SOD-882 (CST2)
V_ESD (Max) [kV]	+/-20	+/-8	+/-15	+/-23	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.5	1.05	0.2	0.2	0.1	0.1
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.2	0.12	0.2	11	41	45

ラインアップを検索する

電子ヒューズ (eFuse IC)(1)

品番	TCKE800NA	TCKE805NA	TCKE812NA
東芝パッケージ名	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	自動復帰タイプ	自動復帰タイプ	自動復帰タイプ

ラインアップを検索する

電子ヒューズ (eFuse IC)(2)

品番	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
東芝パッケージ名	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
復帰動作タイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ	ラッチタイプ

ラインアップを検索する

N-ch MOSFETゲートドライバーIC(1)

品番	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
東芝パッケージ名	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

ラインアップを検索する

N-ch MOSFETゲートドライバーIC(2)

品番	TCK423G	TCK424G	TCK425G
東芝パッケージ名	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

ラインアップを検索する

N-ch コモンドレインMOSFET

品番	SSM14N956L	SSM10N954L	SSM6N951L	SSM10N961L
東芝パッケージ名	TCSPED-302701	TCSPAC-153001	TCSP6A-172101	TCSPAG-341501
V_DSS (Max) [V]
I_D (Max) [A]
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]
極性	N-ch×2	N-ch×2	N-ch×2	N-ch×2

ラインアップを検索する

電源供給回路電池タイプ

バッテリー使用時のパワーマネジメントと逆流防止回路例

小信号MOSFET
ショットキーバリアダイオード
N-ch MOSFETゲートドライバーIC(1)
N-ch MOSFETゲートドライバーIC(2)
N-ch コモンドレインMOSFET

小信号MOSFET

品番	SSM3J64CTC	SSM3K16CTC
東芝パッケージ名	CST3C	CST3C
V_DSS (Max) [V]	-12	20
I_D (Max) [A]	-1.0	0.2
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 2.5 [V]	0.56	3.0
極性	P-ch	N-ch

ラインアップを検索する

ショットキーバリアダイオード

品番	CTS05S30
東芝パッケージ名	SOD-882 (CST2)
V_RRM (Max) [V]
V_R (Max) [V]	20
C_T (Typ.) [pF]	55

ラインアップを検索する

N-ch MOSFETゲートドライバーIC(1)

品番	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
東芝パッケージ名	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

ラインアップを検索する

N-ch MOSFETゲートドライバーIC(2)

品番	TCK423G	TCK424G	TCK425G
東芝パッケージ名	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

ラインアップを検索する

N-ch コモンドレインMOSFET

品番	SSM14N956L	SSM10N954L	SSM6N951L	SSM10N961L
東芝パッケージ名	TCSPED-302701	TCSPAC-153001	TCSP6A-172101	TCSPAG-341501
V_DSS (Max) [V]
I_D (Max) [A]
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]
極性	N-ch×2	N-ch×2	N-ch×2	N-ch×2

ラインアップを検索する

カメラ入力回路

カメラモジュールの周辺回路例 (電源供給とインターフェース)

小型面実装LDOレギュレーター(1)
小型面実装LDOレギュレーター(2)
インターフェースブリッジ

小型面実装LDOレギュレーター(1)

品番	TCR15AG シリーズ	TCR13AG シリーズ	TCR8BM シリーズ	TCR5BM シリーズ
東芝パッケージ名	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

ラインアップを検索する

小型面実装LDOレギュレーター(2)

品番	TCR5RG シリーズ	TCR3RM シリーズ	TCR3U シリーズ	TCR2L シリーズ	TAR5 シリーズ
東芝パッケージ名	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

ラインアップを検索する

インターフェースブリッジ

品番	TC358774XBG	TC358767AXBG	TC358768AXBG	TC358746AXBG
東芝パッケージ名	P-VFBGA49-0505-0.65-001	P-VFBGA81-0505-0.50-001	P-VFBGA72-0404-0.40A3	P-VFBGA72-0404-0.40A3
製品分類	ディスプレーインターフェースブリッジ	ディスプレーインターフェースブリッジ	ディスプレーインターフェースブリッジ	カメラインターフェースブリッジ

ラインアップを検索する

ディスプレー出力回路

ディスプレー信号に対応したインターフェース回路の構成例

インターフェースブリッジ
TVSダイオード

インターフェースブリッジ

品番	TC358774XBG	TC358767AXBG	TC358768AXBG	TC358746AXBG
東芝パッケージ名	P-VFBGA49-0505-0.65-001	P-VFBGA81-0505-0.50-001	P-VFBGA72-0404-0.40A3	P-VFBGA72-0404-0.40A3
製品分類	ディスプレーインターフェースブリッジ	ディスプレーインターフェースブリッジ	ディスプレーインターフェースブリッジ	カメラインターフェースブリッジ

ラインアップを検索する

TVSダイオード

品番	DF2B6M4SL	DF2B6M4BSL	DF2B20M4SL	DF2B5BSL	DF2B5PCT	DF2B7PCT
東芝パッケージ名	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-882 (CST2)	SOD-882 (CST2)
V_ESD (Max) [kV]	+/-20	+/-8	+/-15	+/-23	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.5	1.05	0.2	0.2	0.1	0.1
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.2	0.12	0.2	11	41	45

ラインアップを検索する

バイブレーター用モーター制御部

モーター駆動回路例およびコイルの回生電流の保護回路例

ショットキーバリアダイオード
小信号MOSFET

ショットキーバリアダイオード

品番	CTS05S30
東芝パッケージ名	SOD-882 (CST2)
V_RRM (Max) [V]
V_R (Max) [V]	20
C_T (Typ.) [pF]	55

ラインアップを検索する

小信号MOSFET

品番	SSM3J64CTC	SSM3K16CTC
東芝パッケージ名	CST3C	CST3C
V_DSS (Max) [V]	-12	20
I_D (Max) [A]	-1.0	0.2
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 2.5 [V]	0.56	3.0
極性	P-ch	N-ch

ラインアップを検索する

脈波検出回路

脈波検出回路発光側

光学式脈波センサーに使用するLEDの駆動回路例

バイポーラートランジスター

バイポーラートランジスター

品番	2SC6026CT	2SA2154CT
東芝パッケージ名	SOT-883 (CST3)	SOT-883 (CST3)
V_CEO (Max) [V]	50	-50
I_C (Max) [A]	0.1	-0.1
極性	NPN	PNP

ラインアップを検索する

脈波検出回路受光側

光学式脈波センサーの光信号の検出回路例

小型面実装LDOレギュレーター(1)
小型面実装LDOレギュレーター(2)
低消費電流オペアンプ / 低ノイズオペアンプ

小型面実装LDOレギュレーター(1)

品番	TCR15AG シリーズ	TCR13AG シリーズ	TCR8BM シリーズ	TCR5BM シリーズ
東芝パッケージ名	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

ラインアップを検索する

小型面実装LDOレギュレーター(2)

品番	TCR5RG シリーズ	TCR3RM シリーズ	TCR3U シリーズ	TCR2L シリーズ	TAR5 シリーズ
東芝パッケージ名	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

ラインアップを検索する

低消費電流オペアンプ / 低ノイズオペアンプ

品番	TC75S102F	TC75S67TU
東芝パッケージ名	SOT-25 (SMV)	SOT-353F (UFV)
V_CC (Max) [V]	5.5	5.5
V_CC, V_EE (Max) [V]	+/-2.75	+/-2.75

ラインアップを検索する

大気圧/温度センサー回路

大気圧センサー回路

抵抗ブリッジタイプの大気圧センサー回路例

小型面実装LDOレギュレーター(1)
小型面実装LDOレギュレーター(2)
低消費電流オペアンプ / 低ノイズオペアンプ

小型面実装LDOレギュレーター(1)

品番	TCR15AG シリーズ	TCR13AG シリーズ	TCR8BM シリーズ	TCR5BM シリーズ
東芝パッケージ名	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

ラインアップを検索する

小型面実装LDOレギュレーター(2)

品番	TCR5RG シリーズ	TCR3RM シリーズ	TCR3U シリーズ	TCR2L シリーズ	TAR5 シリーズ
東芝パッケージ名	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

ラインアップを検索する

低消費電流オペアンプ / 低ノイズオペアンプ

品番	TC75S102F	TC75S67TU
東芝パッケージ名	SOT-25 (SMV)	SOT-353F (UFV)
V_CC (Max) [V]	5.5	5.5
V_CC, V_EE (Max) [V]	+/-2.75	+/-2.75

ラインアップを検索する

温度センサー回路

NTCサーミスターを使用した温度センサー回路例

小型面実装LDOレギュレーター(1)
小型面実装LDOレギュレーター(2)
低消費電流オペアンプ / 低ノイズオペアンプ

小型面実装LDOレギュレーター(1)

品番	TCR15AG シリーズ	TCR13AG シリーズ	TCR8BM シリーズ	TCR5BM シリーズ
東芝パッケージ名	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

ラインアップを検索する

小型面実装LDOレギュレーター(2)

品番	TCR5RG シリーズ	TCR3RM シリーズ	TCR3U シリーズ	TCR2L シリーズ	TAR5 シリーズ
東芝パッケージ名	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

ラインアップを検索する

低消費電流オペアンプ / 低ノイズオペアンプ

品番	TC75S102F	TC75S67TU
東芝パッケージ名	SOT-25 (SMV)	SOT-353F (UFV)
V_CC (Max) [V]	5.5	5.5
V_CC, V_EE (Max) [V]	+/-2.75	+/-2.75

ラインアップを検索する

リファレンスデザイン

小型パッケージDFN4D、300mA出力LDOレギュレーターTCR3EMxxA / 3DMxxA / 3LMxxAシリーズ電源回路への応用

モバイル機器などに最適な、小型パッケージに搭載したLDOレギュレーターを、特長(スタンダードタイプ・低ドロップアウト電圧タイプ・低消費電流タイプ)に合わせて3シリーズをラインアップ。各シリーズの特長・設計のポイント・使用方法を提供。

LDO / DFN4D

詳細

パワーマルチプレクサー回路 (コモンドレインMOSFET応用)

2入力1出力のパワーマルチプレクサー回路を小型基板に実現。開発済みのパワーマルチプレクサー回路リファレンスデザインに、コモンドレインMOSFET応用回路を追加いたしました。当社の多彩な製品ラインアップから、MOSFETゲートドライバーIC・ツェナーダイオードなど最適なデバイスを組み合わせ、BBMとMBBの切り替えを実現したリファレンス回路を提供致します。

パワーマルチプレクサ回路 / 2入力1出力

詳細

パワーマルチプレクサー回路

2入力1出力のパワーマルチプレクサー回路を小型基板に実現。当社の多彩なラインアップから、MOSFETゲートドライバーIC・eFuseIC・ツェナーダイオード・MOSFETなど最適なデバイスを選択し、BBMとMBBの切り替え・理想ダイオード特性を実現したリファレンス回路を提供致します。

パワーマルチプレクサ回路 / 2入力1出力

詳細

LDOレギュレーター TCR3UGシリーズIoT機器向け電源回路への応用

超小型パッケージを採用した低消費電力・高速負荷過渡応答のLDOレギュレーターのリファレンスデザインです。応用回路例、低消費電流・PSRR・負荷過渡応答などの特性解説などを提供します。

LDOレギュレーター / TCR3UG

詳細

LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路

超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

LDOレギュレーター / TCR15AG

詳細

LDOレギュレーター TCR15AGADJ応用と回路

超小型パッケージを採用した可変出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

LDOレギュレーター

詳細
