温水洗浄便座

全体ブロック図

温水洗浄便座

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

ファンモーター駆動回路

MCUを用いたファンモーター駆動回路例 / ブラシ付きDCモーター

ファンモーター駆動回路（MCD使用）

MCUを用いたファンモーター駆動回路例 / ブラシレスDCモーター

LED駆動回路

MCUを用いたLED駆動回路例

ヒーター・水栓弁制御回路

トライアック出力フォトカプラ—を用いたヒーター・水栓弁制御回路例

便座開閉用ブラシ付きDCモーター駆動回路

Hブリッジを用いたブラシ付きDCモーター駆動回路例

便座開閉用ブラシ付きDCモーター駆動回路 (MCD使用)

Hブリッジ内蔵MCDを用いたブラシ付きモーター駆動回路例

フライバック型AC-DCコンバーター回路例

フォトカプラーを用いたフィードバックによるフライバック型AC-DCコンバーター回路例

ノズル用モーター駆動回路

ノズル用モーター駆動回路 (トランジスターアレイ使用)

トランジスターアレイを用いたノズル用モーター駆動回路例

サブブロック図

ファンモーター駆動回路

MCUを用いたファンモーター駆動回路例 / ブラシ付きDCモーター

汎用オペアンプ
小信号MOSFET
MCU

汎用オペアンプ

品番	TC75S51FU	TC75S103F
東芝パッケージ名	SOT-353 (USV)	SOT-25 (SMV)
V_CC (Max) [V]	7	5.5
V_CC, V_EE (Max) [V]	+/-3.5	+/-2.75

ラインアップを検索する

小信号MOSFET

品番	SSM3K56MFV	SSM6N56FE
東芝パッケージ名	SOT-723 (VESM)	SOT-563 (ES6)
V_DSS (Max) [V]	20	20
I_D (Max) [A]	0.8	0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.235	0.235
極性	N-ch	N-ch×2

ラインアップを検索する

TXZ+^TM 3Aシリーズ M3Hグループ

Series	TXZ+^TM 3Aシリーズ
Group	M3Hグループ

ラインアップを検索する

ファンモーター駆動回路（MCD使用）

MCUを用いたファンモーター駆動回路例 / ブラシレスDCモーター

単相ブラシレスDCモータードライバー
三相ブラシレスDCモータードライバー
MCU

単相ブラシレスDCモータードライバー

品番	TC78B002FNG	TC78B002FTG
東芝パッケージ名	SSOP16-P-225-0.65B	P-WQFN16-0303-0.50-002
V_OUT (Max) [V]	18	18
I_OUT (Max) [A]	1.5	1.5
V_M [V]	5.5 to 16	5.5 to 16
R_ON (Typ.) [Ω]	1.6	1.6

ラインアップを検索する

三相ブラシレスDCモータードライバー

品番	TC78B016FTG
東芝パッケージ名	P-WQFN36-0505-0.50-001
V_OUT (Max) [V]	40
I_OUT (Max) [A]	3
V_M [V]	6 to 30
R_ON (Typ.) [Ω]	0.24

ラインアップを検索する

TXZ+^TM 3Aシリーズ M3Hグループ

Series	TXZ+^TM 3Aシリーズ
Group	M3Hグループ

ラインアップを検索する

LED駆動回路

MCUを用いたLED駆動回路例

整流ダイオード
小信号MOSFET
MCU

整流ダイオード

品番	CMG06A
東芝パッケージ名	M-FLAT
V_RRM (Max) [V]	600
I_F(AV) (Max) [A]	1

ラインアップを検索する

小信号MOSFET

品番	SSM3K56MFV	SSM6N56FE
東芝パッケージ名	SOT-723 (VESM)	SOT-563 (ES6)
V_DSS (Max) [V]	20	20
I_D (Max) [A]	0.8	0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.235	0.235
極性	N-ch	N-ch×2

ラインアップを検索する

TXZ+^TM 3Aシリーズ M3Hグループ

Series	TXZ+^TM 3Aシリーズ
Group	M3Hグループ

ラインアップを検索する

ヒーター・水栓弁制御回路

トライアック出力フォトカプラ—を用いたヒーター・水栓弁制御回路例

トライアック出力フォトカプラー
MCU

トライアック出力フォトカプラー

品番	TLP267J	TLP3052A
東芝パッケージ名	4pin SO6	5pin DIP6
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000
T_opr [°C]	-40 to 100	-40 to 100

ラインアップを検索する

TXZ+^TM 3Aシリーズ M3Hグループ

Series	TXZ+^TM 3Aシリーズ
Group	M3Hグループ

ラインアップを検索する

便座開閉用ブラシ付きDCモーター駆動回路

Hブリッジを用いたブラシ付きDCモーター駆動回路例

U-MOS シリーズ N-ch MOSFET
U-MOS シリーズ P-ch MOSFET
インテリジェントパワーデバイス（IPD）

U-MOS シリーズ N-ch MOSFET

品番	TPH2R903PL	TPH3R003PL	TPH4R803PL	TPN2R903PL	TPN5R203PL
東芝パッケージ名	SOP Advance	SOP Advance	SOP Advance	TSON Advance	TSON Advance
V_DSS (Max) [V]	30	30	30	30	30
I_D (Max) [A]	124	134	90	122	76
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0029	0.003	0.0048	0.0029	0.0052
極性	N-ch	N-ch	N-ch	N-ch	N-ch

ラインアップを検索する

U-MOS シリーズ P-ch MOSFET

品番	TPCA8120
東芝パッケージ名	SOP Advance
V_DSS (Max) [V]	-30
I_D (Max) [A]	-45
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.003
極性	P-ch

ラインアップを検索する

インテリジェントパワーデバイス（IPD）

品番	TPD7211F
東芝パッケージ名	PS-8
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	+0.5/-0.5

ラインアップを検索する

便座開閉用ブラシ付きDCモーター駆動回路 (MCD使用)

Hブリッジ内蔵MCDを用いたブラシ付きモーター駆動回路例

1ch ブラシ付きDCモータードライバー
2ch ブラシ付きDCモータードライバー
MCU

1ch ブラシ付きDCモータードライバー

品番	TB67H450AFNG	TB67H451AFNG
東芝パッケージ名	P-HSOP8-0405-1.27-002	P-HSOP8-0405-1.27-002
V_OUT (Max) [V]	50	50
I_OUT (Max) [A]	3.5	3.5
V_M [V]	4.5 to 44	4.5 to 44
R_ON(Normal) (Typ.) [Ω]	0.6	0.6
R_ON(Large) (Typ.) [Ω]

ラインアップを検索する

2ch ブラシ付きDCモータードライバー

品番	TB67H400AFNG	TB67H400AFTG	TB67H400AHG	TB67H400ANG	TB67H410FTG	TB67H410NG
東芝パッケージ名	HTSSOP48-P-300-0.50	P-WQFN48-0707-0.50-003	HZIP25-P-1.00F	SDIP24-P-300-1.78	P-WQFN48-0707-0.50-003	SDIP24-P-300-1.78
V_OUT (Max) [V]	50	50	50	50	50	50
I_OUT (Max) [A]
V_M [V]	10 to 47	10 to 47	10 to 47	10 to 47	10 to 47	10 to 47
R_ON(Normal) (Typ.) [Ω]	0.49	0.49	0.49	0.49	0.8	0.8
R_ON(Large) (Typ.) [Ω]	0.245	0.245	0.245	0.245	0.4	0.4

ラインアップを検索する

TXZ+^TM 3Aシリーズ M3Hグループ

Series	TXZ+^TM 3Aシリーズ
Group	M3Hグループ

ラインアップを検索する

フライバック型AC-DCコンバーター回路例

フォトカプラーを用いたフィードバックによるフライバック型AC-DCコンバーター回路例

トランジスター出力フォトカプラー

トランジスター出力フォトカプラー

品番	TLP383
東芝パッケージ名	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_CEO (Max) [V]	80
T_opr [°C]	-55 to 125

ラインアップを検索する

ノズル用モーター駆動回路

ノズル用モーター駆動回路 (トランジスターアレイ使用)

トランジスターアレイを用いたノズル用モーター駆動回路例

トランジスターアレイ
MCU

トランジスターアレイ

品番	TBD62003AFWG	TBD62083AFG	TBD62064AFAG
東芝パッケージ名	SOL16	SOP18-P-375-1.27	P-SSOP24-0613-1.00-001
回路数	7	8	4
I_OUT (Max) [mA/ch]	500	500	1500

ラインアップを検索する

TXZ+^TM 3Aシリーズ M3Hグループ

Series	TXZ+^TM 3Aシリーズ
Group	M3Hグループ

ラインアップを検索する

ドキュメント

開発／設計支援

スイッチング電源回路ライブラリー

電源回路の基本的なトポロジーが多数準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

スイッチング電源回路ライブラリー

モーター駆動回路ライブラリー

３相インバータ回路などモーター駆動回路の基本的なトポロジーが準備されており、トポロジーの選択およびシミュレーション回路のダウンロードができるサービスです。

モーター駆動回路ライブラリー

オンライン回路シミュレーター

シミュレーション環境を構築する手間をかけずに、手軽にMOSFETの事前検証ができるサービスです。

オンライン回路シミュレーター

EDA/CADモデルライブラリー

製品の基板を開発する際に使用するシミュレーションデータ、パッケージの3Dモデル、ランドパターンモデル（2Dモデル）を提供しています。

EDA/CADモデルライブラリー

MCU Motor Studio

TXZ+^TM アドバンスクラスマイコン専用のモーター制御PCツールとモーター制御ファームウェアから構成されたソフトウェア開発キットです。

MCU Motor Studio

車載カテゴリートップ表示

ボディエレクトロニクス

xEV

インフォテインメント

先進運転支援システム(ADAS)

シャーシ

産業用機器カテゴリートップ表示

インフラ機器

BEMS/HEMS

FA

業務用機器

民生/個人用機器カテゴリートップ表示

IoT機器（エッジデバイス）

ヘルスケア機器

ウェアラブル端末

モバイル

PC関連機器

家庭用電化製品

全体ブロック図

サブブロック図

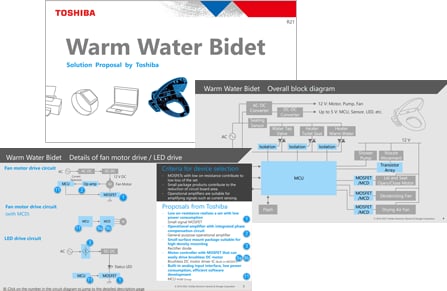

ソリューション提案
