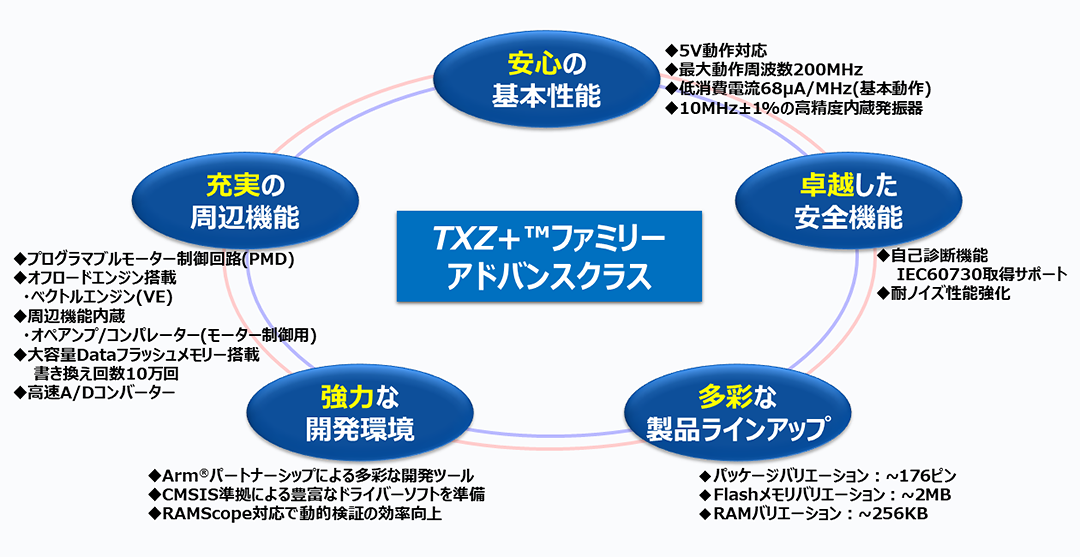

TXZ4A+シリーズ

Arm® Cortex®-M (FPU機能搭載) コア搭載 - 高効率信号処理アプリケーションに対応

TXZ4 Series

ラインアップ

  3V電源製品/5V電源製品 3V電源製品
M4Kグループ

M4Mグループ

M4Gグループ M4Nグループ
モーター制御回路
ベクトルエンジン(VE)
12ビットADコンバーター
周波数検知回路(OFD)
DMAコントローラー
シリアルペリフェラルインターフェース(TSPI)
通信機能 (UART、I2C)
CANコントローラー
オペアンプ/エンコ-ダー入力回路
外部バスインターフェース
シリアルメモリーインターフェース (SMIF)
ユニバーサルシリアルバス (USB)
イーサネットコントローラー

M4Kグループ

特長

160MHz駆動による3モーター同時制御モーターマイコン

  • Arm Cortex-M4コア (FPU機能)最大160MHz動作
    • グローバルスタンダードのArm Cortex-M4コアを採用
  • 豊富なメモリー、パッケージラインアップ
    • 128~256KBフラッシュメモリー、24KB SRAM、
      32KBデータフラッシュ
    • パッケージ(64~100ピン)をラインアップ
  • モーター、モーター家電、産業機器に幅広く対応
    • 2.7~5.5V動作電圧、-40~105℃動作温度対応
    • 家電機能安全(IEC60730)認証取得をサポート
  • 3モーター制御が可能
    160MHz駆動CPUとモーター制御用にADコンバーターおよびアドバンストプログラマブルモーター制御回路(A-PMD)を3ユニット内蔵し、進化したベクトルエンジン「アドバンスドベクトルエンジンプラス(A-VE+)」を搭載したことにより、3モーター制御が64ピンクラスでも容易に実現可能となりました。
  • ACサーボモーター制御に適した高分解能アドバンストエンコーダー回路(A-ENC32)を搭載
    A-ENC32回路はインクリメンタルエンコーダーとホールセンサーの信号を直接入力可能で、さらにエンコーダーカウント値を32ビット幅にしたことで、位置検出角度の精度が上がり、サーボモーター制御が可能です。
  • 高速発振器内蔵 発振精度±1%(動作温度-40~105℃)を搭載
    発振精度の向上で、外付け発振器不要による部品点数削減が図れます。
  • Flash書き換え回数 コードフラッシュ/データフラッシュ共に10万回が可能
    書き替え回数の向上で、外付けメモリーを不要にできます。
  • 豊富なパッケージラインアップ
    小規模アプリケーション(44ピン)からハイエンドアプリケーション(100ピン)向けに対応した6パッケージを用意しました。

アプリケーション

  • モーター搭載機器全般
     (エアコン、洗濯機、冷蔵庫、電動アシスト自転車、電動工具、ロボット など)
Features of M4G group

製品一覧

ツール&ソフトウェア

M4Mグループ

特長

160MHz駆動による3モーター同時制御モーターマイコンにCANコントローラーを搭載

  • Arm Cortex-M4コア (FPU機能)最大160MHz動作
    • グローバルスタンダードのArm Cortex-M4コアを採用
  • 豊富なメモリー、パッケージラインアップ
    • 128~256KBフラッシュメモリー、24KB SRAM、
      32KBデータフラッシュ
    • パッケージ(64~100ピン)をラインアップ
  • モーター、モーター家電、産業機器に幅広く対応
    • 2.7~5.5V動作電圧、-40~105℃動作温度対応
    • 家電機能安全(IEC60730)認証取得をサポート
  • 3モーター制御が可能
    160MHz駆動CPUとモーター制御用にADコンバーターおよびアドバンストプログラマブルモーター制御回路(A-PMD)を3ユニット内蔵し、進化したベクトルエンジン「アドバンスドベクトルエンジンプラス(A-VE+)」を搭載したことにより、3モーター制御が64ピンクラスでも容易に実現可能となりました。
  • ACサーボモーター制御に適した高分解能アドバンストエンコーダー回路(A-ENC32)を搭載
    A-ENC32回路はインクリメンタルエンコーダーとホールセンサーの信号を直接入力可能で、さらにエンコーダーカウント値を32ビット幅にしたことで、位置検出角度の精度が上がり、サーボモーター制御が可能です。
  • 産業ネットワークに適したCANコントローラーを搭載
    モーター制御に加えIoTへの対応を容易にします。
  • 高速発振器内蔵 発振精度±1%(動作温度-40~105℃)を搭載
    発振精度の向上で、外付け発振器不要による部品点数削減が図れます。
  • Flash書き換え回数 コードフラッシュ/データフラッシュ共に10万回が可能
    書き替え回数の向上で、外付けメモリーを不要にできます。
  • 豊富なパッケージラインアップ
    小規模アプリケーション(44ピン)からハイエンドアプリケーション(100ピン)向けに対応した6パッケージを用意しました。

アプリケーション

  • モーター搭載機器全般
      (エアコン、洗濯機、冷蔵庫、汎用インバーター、産業用モータ機器、ロボット、工作機械 など)
Features of M4G group

製品一覧

ツール&ソフトウェア

機能説明

ベクトルエンジン
CPUからの細かい指令なしでベクトル制御の複雑な計算を行う独自のハードウェアIPです。
周波数検知回路 (OFD:Oscillation Frequency Detector)
発振子の異常を検知するための当社独自の周波数検知回路です。
CAN (Controller Area Network)
CAN規格準拠のインターフェースです。

M4Gグループ

特長

高速データ処理、大容量フラッシュ、豊富なタイマー/通信チャネル搭載汎用マイコン

  • 高性能Arm Cortex-M4コア (FPU機能)最大200MHz動作
    • グローバルスタンダードのArm Cortex-M4コアを採用
  • 豊富なメモリー、パッケージラインアップ
    • 512~2048KBフラッシュメモリー、194~258KB SRAM、
      32KBデータフラッシュ
    • パッケージ(100~177ピン)をラインアップ
  • 多彩なインターフェースと高速データ処理に適した汎用マイコン
    • シリアルメモリーインターフェース(Quad/Octal SPIサポート)、オーディオインターフェース(I2S)、
      外部バスインターフェース、DAコンバーターを搭載
    • プログラマブルモーター制御回路を内蔵し、モーター制御用の波形を容易に発生可能
    • CPUとは独立して動作可能なDMACとバスマトリックス構造による高速スループット通信
    • ADコンバーターはチャネル毎に個別のサンプルホールド時間を設定可能
  • 高速発振器内蔵 発振精度±1%(動作温度-40~85℃)を搭載
    • 発振精度の向上で、外付け発振器不要による部品点数削減が図れます。
  • Flash書き換え回数 コードフラッシュ/データフラッシュ共に10万回が可能
    • 書き替え回数の向上で、外付けメモリを不要にできます。

アプリケーション

  • OA/AV機器・産業機器全般
     (MFP/Printer, AV機器, 通信機器, IoT家電, FA機器)
M4Gグループ特長

製品一覧

ツール&ソフトウェア

機能説明

リモコン判定機能
リモコン回路には、リモコンから出力されるリーダーを検出し判定する機能を持っています。
周波数検知回路 (OFD:Oscillation Frequency Detector)
発振子の異常を検知するための当社独自の周波数検知回路です。

M4Nグループ

特長

IoT機器(センシング・通信)に適したインターフェース(イーサネットコントローラー、ユニバーサルシリアルバス、CANコントローラー)を搭載

  • 高性能Arm Cortex-M4コア (FPU機能)最大200MHz動作
    • グローバルスタンダードのArm Cortex-M4コアを採用
  • 豊富なメモリー、パッケージラインアップ
    • 512~2048KBフラッシュメモリー、194~258KB SRAM、
      32KBデータフラッシュ
    • パッケージ(100~177ピン)をラインアップ
  • 多彩なインターフェースと高速データ処理に適した汎用マイコン
    • イーサネットコントローラー(MII,RMII)、CANコントローラー、ユニバーサルシリアルバス (USB Rev2.0 準拠 (Full Speed)、OTG)を搭載
    • シリアルメモリーインターフェース(Quad/Octal SPIサポート)、オーディオインターフェース(I2S)、
      外部バスインターフェース、DAコンバーターを搭載
    • プログラマブルモーター制御回路を内蔵し、モーター制御用の波形を容易に発生可能
    • CPUとは独立して動作可能なDMACとバスマトリックス構造による高速スループット通信
    • ADコンバーターはチャネル毎に個別のサンプルホールド時間を設定可能
  • 高速発振器内蔵 発振精度±1%(動作温度-40~85℃)を搭載
    • 発振精度の向上で、外付け発振器不要による部品点数削減が図れます。
  • Flash書き換え回数 コードフラッシュ/データフラッシュ共に10万回が可能
    • 書き替え回数の向上で、外付けメモリを不要にできます。

アプリケーション

  • 産業用ネットワーク、IoT情報管理デバイス
    (OA機器、 通信機器、IoT家電、ホームセキュリティ、スマートメーター、計量機器など)
M4Nグループ特長

製品一覧

機能説明

リモコン判定機能
リモコン回路には、リモコンから出力されるリーダーを検出し判定する機能を持っています。
周波数検知回路 (OFD:Oscillation Frequency Detector)
発振子の異常を検知するための当社独自の周波数検知回路です。
