車載ブラシ付きモータードライバー
ブラシ付きモータ－は、車載用途として一番多く利用されているモータ－です。そんなニーズに応えるべく色々な市場で使用可能なH-Bridge製品をラインナップしております。例えばHVACダンパー向けに低on抵抗のDMOSのよるH-Bridge出力段を備えたLINレスポンダー機能内蔵のドライバー、エンジン向けに5Aクラスでは放熱性に優れた車載で最も小型なパッケージで実現したドライバー、機能安全に対応した大電流を実現したゲートドライバー等。弊社はAEC-Q100適合し、信頼性を備えた車載Solutionを提供します。

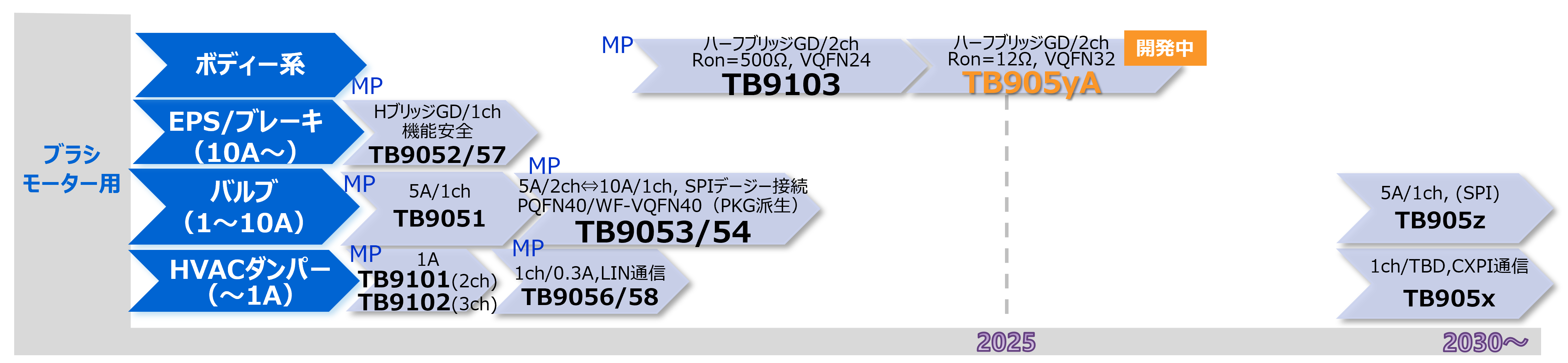

ラインアップ
| 品番 | パッケージ | 出力電流 出力抵抗 |
電源 | 機能アプリケーション | 機能/特長 | 信頼性 レベル |
|---|---|---|---|---|---|---|
| P-QFN28-0606-0.65-001 |
±5.0A | BATT | エンジンスロットルバルブ開閉制御、その他エンジン系バルブ開閉制御等 | PWM方式 1ch Hブリッジドライバー、小型パッケージ、各異常検出機能内蔵 | AEC-Q100適合 | |
| HTSSOP48-P-300-0.50 | ソース: 4Ω シンク: 4Ω |
BATT | EPS、電動パワーブレーキ、シートベルト (プリテンショナ)、サンルーフ開閉、電動スライドドア、電動ウインドウ、電動パワーシート等 | 1ch Hブリッジゲートドライバー (外付けNch FET) モーター電流検出回路内蔵 |
AEC-Q100適合 | |
| P-LQFN40-0606-0.50-001 | ±5.0A (10A/1chモード時) |
BATT | エンジンスロットルバルブ開閉制御、ドアラッチ等のPWM制御が必要なモータ駆動 | PWM方式5A 2ch Hブリッジドライバー/10A 1ch Hブリッジドライバー、小型放熱パッケージ、各種異常検出機能内蔵、SPI通信のみでモータ駆動可能 | AEC-Q100適合 | |
| P-VQFN40-0606-0.50-004 | ±5.0A (10A/1chモード時) |
BATT | エンジンスロットルバルブ開閉制御、ドアラッチ等のPWM制御が必要なモータ駆動 | PWM方式5A 2ch Hブリッジドライバー/10A 1ch Hブリッジドライバー、小型パッケージ、各種異常検出機能内蔵、SPI通信のみでモータ駆動可能 | AEC-Q100適合 | |
| SSOP24-P-300-0.65A | ±1.0A | BATT (5V内蔵) |
HVAC用アクチュエーター | 1ch Hブリッジ内蔵、LIN rev.1.3レスポンダー | - | |
| LQFP48-P-0707-0.50C | ソース: 4Ω (HOx) 10Ω (LOx) シンク: 4Ω (HOx、LOx) |
BATT | EPS、電動パワーブレーキ、シートベルト (プリテンショナ)、サンルーフ開閉、電動スライドドア、電動ウインドウ、電動パワーシート等 | 1ch Hブリッジゲートドライバー (外付けNch FET)、モーター電流検出回路内蔵、モーター駆動方向検出回路内蔵 | AEC-Q100適合 | |
| SSOP24-P-300-0.65A | ±1.0A | BATT |
HVAC用アクチュエーター | 1ch Hブリッジ内蔵、LIN 2.0 コマンダーと通信可能 (レスポンダー) | AEC-Q100適合 | |
| SSOP24-P-300-0.65A | ±1.0A | BATT | HVAC用ダンパー制御、ドアミラー角度調整等 | 2ch Hブリッジドライバー、TA8083FGのDMOSパワーTr版 | AEC-Q100適合 | |
| SSOP24-P-300-0.65A | ±1.0A | BATT | HVAC用ダンパー制御、ドアミラー角度調整等 | 6ch Half ブリッジドライバー、SPIインターフェース | AEC-Q100適合 | |
|
開発中 |
P-VQFN24-0404-0.50-003 | ソース: 500Ω シンク: 50Ω |
BATT | パワースライドドア、 パワーバックドア、パワーシート、パワーウインドウ |
1ch Hブリッジゲートドライバー/2chハーフブリッジゲートドライバー (外付けNchFET)、小型パッケージ、各種異常検出機能内蔵 |
AEC-Q100適合予定 |
技術トピックス
アプリケーション
リファレンスデザイン
シュミレーション
Downloading PSpice® models
| 製品名 | 形式 | PSpice Download | 種類 | 出力 電圧 (V) |
出力 電流 (A) |
特長 | 公開日 |
|---|---|---|---|---|---|---|---|
| TB9051 | zip | (36KB) | Brushed DC | 28 | 6 | PWM type single channel H-bridge DC brushed motor driver for automotive use | 2017/10/30 |
