車載SmartMCD™

SmartMCD™シリーズは、Arm® Cortex®ベースのマイクロコントローラーとモータードライバーを統合し、コンパクトなパッケージ採用で高性能を実現しています。さらに、LINなどの通信インターフェースに対応しておりDCモーターやBLDCモーターの制御に新しい選択肢を提供します。

SmartMCD™とは

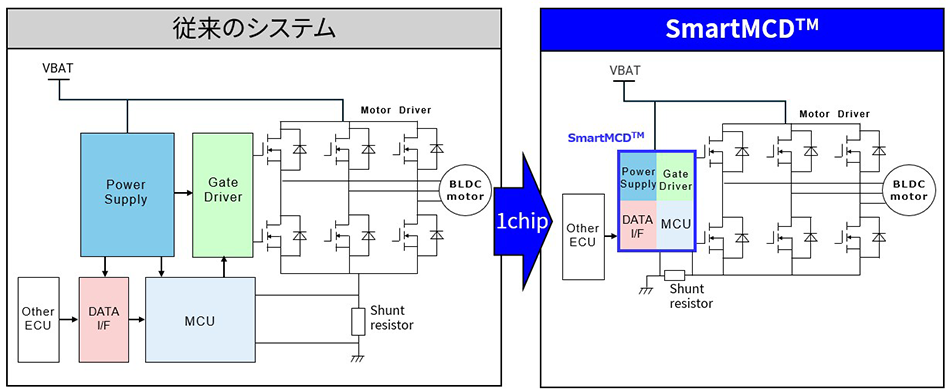

SmartMCD™シリーズはマイクロコントローラーとモータードライバーに加え、フラッシュメモリー、電源、通信インターフェースを統合した製品です。

SmartMCD™とは

SmartMCD™ 特長

さまざまなモーター制御アプリケーションに最適なソリューション
お客様のご要望に応える豊富なモータ制御技術
効率的な開発を実現する各種S/W開発ツール

ラインアップ

品番 TB9M001FTG TB9M003FG
プロセッサー ARM® Cortex®‑M0 ARM® Cortex®‑M0
フラッシュメモリーサイズ 192Kbyte + 16Kbyte 64Kbyte
ドライバー リレードライバー 3相ブリッジドライバー
通信インターフェース LIN PWM、LIN
Tj (ジャンクション温度) -40℃～150℃ -40℃～175℃
信頼性レベル AEC-Q100 AEC-Q100
機能安全レベル ASIL-A QM

ソフトウエア開発環境

開発環境は当社およびサードパーティベンダーが提供するツールによって構成されます。統合開発環境 (IDE）、モーター制御PCツール (Motor Studio)、FLASHプログラマ、RAMモニター、モーター制御リファレンスソフトウェア、ローレベルドライバー、評価ボードおよびモデルベースデザイン (MBD) のモデルが含まれます。Motor Studioでは、GUI上でモーター制御パラメーターの設定やリアルタイムモニターの実行が可能です。

ソフトウエア開発環境 ソフトウエア開発環境 ソフトウエア開発環境 ソフトウエア開発環境

ダウンロード

技術記事

車載用デバイス / アナログデバイス / 車載ブラシレスモータードライバー

マイコンとモータードライバーを統合した「SmartMCD™」シリーズ製品　TB9M003FG
車載モーターシステムの小型化・低価格化に貢献.電動ウォーターポンプ、電動オイルポンプ、電動ファン、電動ブロアーなど３相ブラシレスモーターを使用するアプリケーション向け。

技術トピックス

製品紹介動画

リファレンスデザイン

SmartMCD™ 適用ボディ系モーター制御回路
マイコン内蔵ゲートドライバーIC SmartMCD™ を使用してセンサーレスベクトル制御に対応した車載ボディ系モーター制御回路を開発。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
