アイソレーター/ソリッドステートリレー(SSR)

対象製品
フォトカプラー、フォトリレー

パラメトリックサーチ(CADデータ)

4ピン

実装区分:表面実装

表示：
2.54SOP4
W : 3.9 mm 0.15 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 3.9 / 7.0 / 2.1
  • inch: 0.15 / 0.28 / 0.083
4pin MFSOP6
W : 3.6 mm 0.14 inch
L : 7.0 mm 0.28 inch
H : 2.5 mm 0.098 inch
  • W / L / H
  • mm: 3.6 / 7.0 / 2.5
  • inch: 0.14 / 0.28 / 0.098
4pin SO6
W : 3.7 mm 0.15 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 3.7 / 7.0 / 2.1
  • inch: 0.15 / 0.28 / 0.083
4pin SO6L
W : 3.84 mm 0.15 inch
L : 10.0 mm 0.39 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 3.84 / 10.0 / 2.1
  • inch: 0.15 / 0.39 / 0.083
P-SON4
W : 3.4 mm 0.13 inch
L : 2.1 mm 0.083 inch
H : 1.3 mm 0.051 inch
  • W / L / H
  • mm: 3.4 / 2.1 / 1.3
  • inch: 0.13 / 0.083 / 0.051
S-VSON4
W : 1.45 mm 0.057 inch
L : 2.0 mm 0.079 inch
H : 1.65 mm 0.065 inch
  • W / L / H
  • mm: 1.45 / 2.0 / 1.65
  • inch: 0.057 / 0.079 / 0.065
S-VSON4T
W : 1.45 mm 0.057 inch
L : 2.0 mm 0.079 inch
H : 1.3 mm 0.051 inch
  • W / L / H
  • mm: 1.45 / 2.0 / 1.3
  • inch: 0.057 / 0.079 / 0.051
SO4
W : 2.6 mm 0.10 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 2.6 / 7.0 / 2.1
  • inch: 0.10 / 0.28 / 0.083
SSOP4
W : 2.04 mm 0.080 inch
L : 4.2 mm 0.17 inch
H : 1.8 mm 0.071 inch
  • W / L / H
  • mm: 2.04 / 4.2 / 1.8
  • inch: 0.080 / 0.17 / 0.071
USOP4
W : 2.2 mm 0.087 inch
L : 3.25 mm 0.13 inch
H : 1.65 mm 0.065 inch
  • W / L / H
  • mm: 2.2 / 3.25 / 1.65
  • inch: 0.087 / 0.13 / 0.065
VSON4
W : 1.45 mm 0.057 inch
L : 2.45 mm 0.096 inch
H : 1.3 mm 0.051 inch
  • W / L / H
  • mm: 1.45 / 2.45 / 1.3
  • inch: 0.057 / 0.096 / 0.051
VSONR4
W : 1.45 mm 0.057 inch
L : 2.75 mm 0.11 inch
H : 1.3 mm 0.051 inch
  • W / L / H
  • mm: 1.45 / 2.75 / 1.3
  • inch: 0.057 / 0.11 / 0.051
WSON4
W : 1.45 mm 0.057 inch
L : 2.0 mm 0.079 inch
H : 0.8 mm 0.031 inch
  • W / L / H
  • mm: 1.45 / 2.0 / 0.8
  • inch: 0.057 / 0.079 / 0.031

実装区分:リード挿入

表示：
DIP4
W : 4.58 mm 0.18 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 4.58 / 7.62 / 3.65
  • inch: 0.18 / 0.30 / 0.14
DIP4
W : 4.58 mm 0.18 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 4.58 / 7.62 / 3.65
  • inch: 0.18 / 0.30 / 0.14
DIP4(F type)
W : 4.58 mm 0.18 inch
L : 10.16 mm 0.40 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 4.58 / 10.16 / 3.65
  • inch: 0.18 / 0.40 / 0.14
DIP4(TLP785)
W : 4.6 mm 0.18 inch
L : 7.62 mm 0.30 inch
H : 3.5 mm 0.14 inch
  • W / L / H
  • mm: 4.6 / 7.62 / 3.5
  • inch: 0.18 / 0.30 / 0.14
DIP4(TLP785F)
W : 4.6 mm 0.18 inch
L : 10.16 mm 0.40 inch
H : 3.5 mm 0.14 inch
  • W / L / H
  • mm: 4.6 / 10.16 / 3.5
  • inch: 0.18 / 0.40 / 0.14

5ピン

実装区分:表面実装

表示：
5pin MFSOP6
W : 3.6 mm 0.14 inch
L : 7.0 mm 0.28 inch
H : 2.5 mm 0.098 inch
  • W / L / H
  • mm: 3.6 / 7.0 / 2.5
  • inch: 0.14 / 0.28 / 0.098
5pin SO6
W : 3.7 mm 0.15 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 3.7 / 7.0 / 2.1
  • inch: 0.15 / 0.28 / 0.083

実装区分:リード挿入

表示：
5pin DIP6
W : 7.12 mm 0.28 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 7.12 / 7.62 / 3.65
  • inch: 0.28 / 0.30 / 0.14
5pin DIP6(cut)
W : 7.12 mm 0.28 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 7.12 / 7.62 / 3.65
  • inch: 0.28 / 0.30 / 0.14

6ピン

実装区分:表面実装

表示：
2.54SOP6
W : 6.3 mm 0.25 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 6.3 / 7.0 / 2.1
  • inch: 0.25 / 0.28 / 0.083
SDIP6
W : 4.58 mm 0.18 inch
L : 9.7 mm 0.38 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 4.58 / 9.7 / 3.65
  • inch: 0.18 / 0.38 / 0.14
SDIP6(F type)
W : 4.58 mm 0.18 inch
L : 11.7 mm 0.46 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 4.58 / 11.7 / 3.65
  • inch: 0.18 / 0.46 / 0.14
SO6L
W : 3.84 mm 0.15 inch
L : 10 mm 0.39 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 3.84 / 10 / 2.1
  • inch: 0.15 / 0.39 / 0.083
SO6L(LF4)
W : 3.84 mm 0.15 inch
L : 11.05 mm 0.44 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 3.84 / 11.05 / 2.1
  • inch: 0.15 / 0.44 / 0.083

実装区分:リード挿入

表示：
DIP6
W : 7.12 mm 0.28 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 7.12 / 7.62 / 3.65
  • inch: 0.28 / 0.30 / 0.14
DIP6
W : 7.12 mm 0.28 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 7.12 / 7.62 / 3.65
  • inch: 0.28 / 0.30 / 0.14
DIP6(F type)
W : 7.12 mm 0.28 inch
L : 10.16 mm 0.40 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 7.12 / 10.16 / 3.65
  • inch: 0.28 / 0.40 / 0.14

7ピン

実装区分:リード挿入

表示：
7pin DIP8
W : 9.66 mm 0.38 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 9.66 / 7.62 / 3.65
  • inch: 0.38 / 0.30 / 0.14

8ピン

実装区分:表面実装

表示：
2.54SOP8
W : 9.4 mm 0.37 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 9.4 / 7.0 / 2.1
  • inch: 0.37 / 0.28 / 0.083
SO12L-T
W : 7.76 mm 0.31 inch
L : 10 mm 0.39 inch
H : 2.45 mm 0.096 inch
  • W / L / H
  • mm: 7.76 / 10 / 2.45
  • inch: 0.31 / 0.39 / 0.096
SO8
W : 5.1 mm 0.20 inch
L : 6.0 mm 0.24 inch
H : 2.5 mm 0.098 inch
  • W / L / H
  • mm: 5.1 / 6.0 / 2.5
  • inch: 0.20 / 0.24 / 0.098
SO8L
W : 5.85 mm 0.23 inch
L : 10.0 mm 0.39 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 5.85 / 10.0 / 2.1
  • inch: 0.23 / 0.39 / 0.083
SO8L(LF4)
W : 5.85 mm 0.23 inch
L : 11.05 mm 0.44 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 5.85 / 11.05 / 2.1
  • inch: 0.23 / 0.44 / 0.083

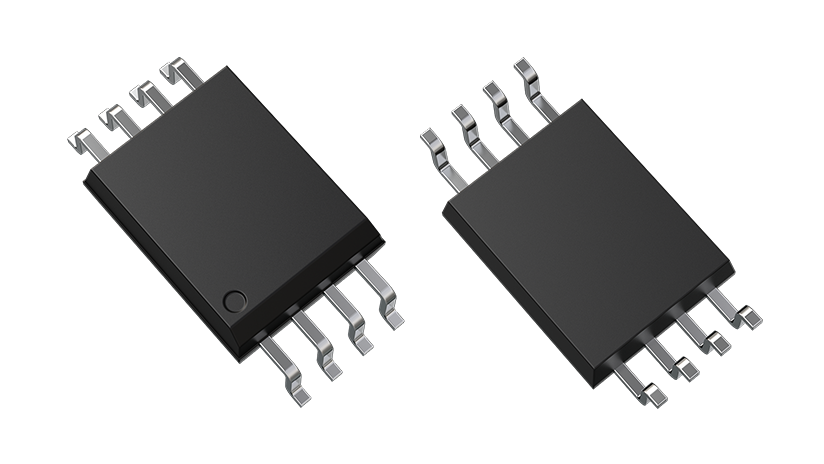

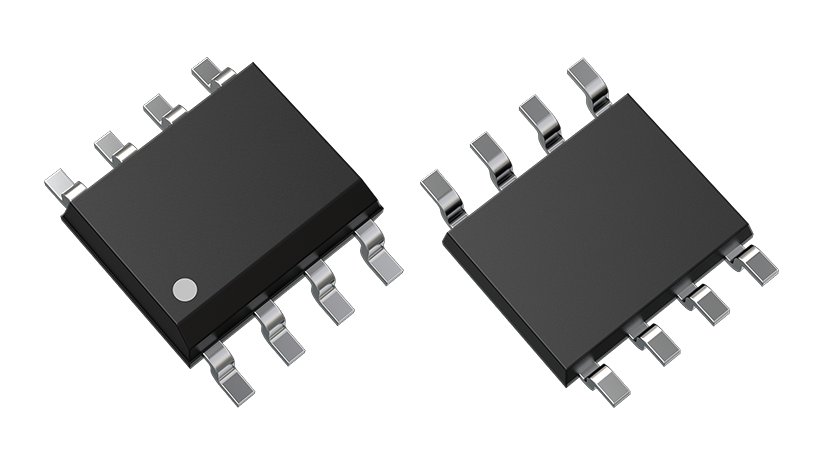

SOIC8-N
W : 4.9 mm 0.19 inch
L : 6 mm 0.24 inch
H : 1.4 mm 0.055 inch
  • W / L / H
  • mm: 4.9 / 6 / 1.4
  • inch: 0.19 / 0.24 / 0.055

実装区分:リード挿入

表示：
DIP8
W : 9.66 mm 0.38 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
  • W / L / H
  • mm: 9.66 / 7.62 / 3.65
  • inch: 0.38 / 0.30 / 0.14

10ピン

実装区分:表面実装

表示：
10pin SO16L-T
W : 10.3 mm 0.41 inch
L : 10 mm 0.39 inch
H : 2.45 mm 0.096 inch
  • W / L / H
  • mm: 10.3 / 10 / 2.45
  • inch: 0.41 / 0.39 / 0.096

12ピン

実装区分:表面実装

表示：
SO16L-T
W : 10.3 mm 0.41 inch
L : 10.0 mm 0.39 inch
H : 2.45 mm 0.096 inch
  • W / L / H
  • mm: 10.3 / 10.0 / 2.45
  • inch: 0.41 / 0.39 / 0.096

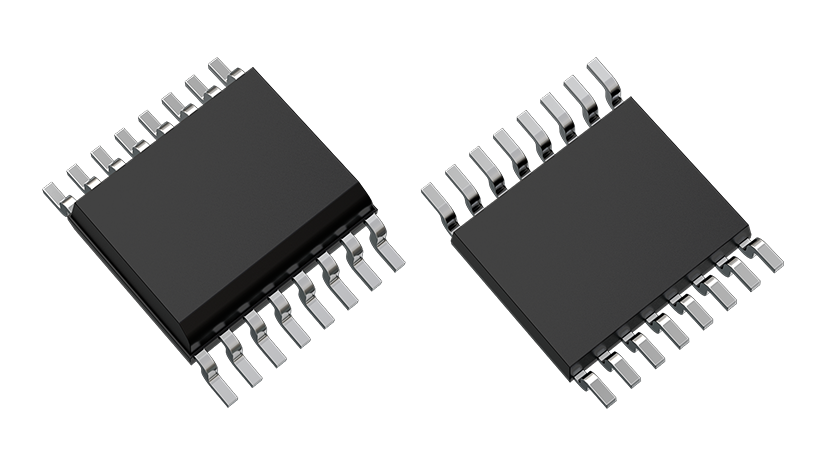

16ピン

実装区分:表面実装

表示：
S-VSON16T
W : 6.25 mm 0.25 inch
L : 2.0 mm 0.079 inch
H : 1.3 mm 0.051 inch
  • W / L / H
  • mm: 6.25 / 2.0 / 1.3
  • inch: 0.25 / 0.079 / 0.051
SO16
W : 10.3 mm 0.41 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 10.3 / 7.0 / 2.1
  • inch: 0.41 / 0.28 / 0.083
SO16L
W : 10.3 mm 0.41 inch
L : 10.0 mm 0.39 inch
H : 2.1 mm 0.083 inch
  • W / L / H
  • mm: 10.3 / 10.0 / 2.1
  • inch: 0.41 / 0.39 / 0.083
SOIC16-W
W : 10.3 mm 0.41 inch
L : 10.0 mm 0.39 inch
H : 2.45 mm 0.096 inch
  • W / L / H
  • mm: 10.3 / 10.0 / 2.45
  • inch: 0.41 / 0.39 / 0.096
SOIC16-W(P-SOP16-0811-1.27-002)
W : 10.3 mm 0.41 inch
L : 10.3 mm 0.41 inch
H : 2.65 mm 0.10 inch
  • W / L / H
  • mm: 10.3 / 10.3 / 2.65
  • inch: 0.41 / 0.41 / 0.10
