低ノイズオペアンプTC75S67TU電流センサー向け応用回路

低ノイズオペアンプTC75S67TUをセンスアンプとして採用します。 電流センサーへのTC75S67TUの応用例を紹介します。 TC75S67TUの電流センサー応用方法と注意点を解説します。

これは、低ノイズオペアンプTC75S67TU電流センサー向け応用回路の図です。

特長

  • 超低ノイズレベル
  • 2Aまで計測可能
  • 小さい基板サイズ

概要

  • 低ノイズオペアンプTC75S67TUをセンスアンプとして採用
  • 電流センサーへのTC75S67TUの応用例を紹介
  • TC75S67TUの電流センサー応用方法と注意点を解説

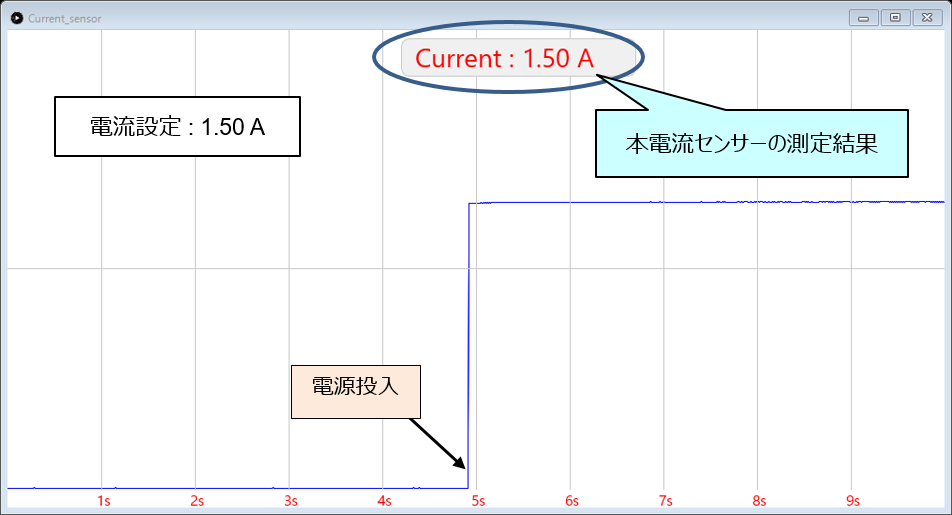

これは、低ノイズオペアンプTC75S67TU電流センサー向け応用回路の波形です。
波形

デザインドキュメント

デザインドキュメントには以下のドキュメントが含まれます。

デザインデータ

デザインデータには以下のドキュメントが含まれます。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
オペアンプ (CMOS) 増幅回路・1 Single Op-amp (CMOS), 5.5 V, +/-2.75 V, SOT-353F(UFV)
