IGBTの構造にはどのような種類がありますか?

IGBTの構造で代表的なものとして　(a)パンチスルー型（PT型）　(b)ノンパンチスルー型（NPT型）および(3)薄ウエハーパンチスルー型（薄PT型もしくはフィールドストップ型(FS型)）の3種類があります。

さらに最近では、FS型のコレクター側Ｐ層の一部をＮ化し、MOSFETのように環流ダイオード（FWD）を内蔵した(d)逆導通IGBT（RC-IGBT）などがあり、下表のような世代および特徴となっています。

  • PT型IGBT
    IGBTの初期段階より採用された構造でコレクター側のP層が厚く低電流領域の順方向電圧が大きい
  • NPT型IGBT
    PT型に続き開発された構造で高破壊耐量を有し、インバーター用途などハードスイッチング応用で採用されている
  • 薄PT型IGBT
    薄ウエハー化により順方向とスイッチングのトレードオフが改善された低損失の最新構造で幅広く採用されている
  • RC-IGBT
    薄ウエハー技術を採用し、最新構造でFRDを内蔵して、電圧共振用を中心に製品化されている

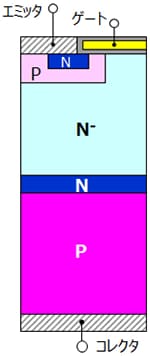

(a) PT型IGBT(b) NPT型IGBT (NPT : Non-Punch-Through)(c) 薄PT型IGBT (FS-IGBT)(d) RC-IGBT
(a) PT型IGBT(b) NPT型IGBT (NPT : Non-Punch-Through)(c) 薄PT型IGBT (FS-IGBT)(d) RC-IGBT
(a) PT IGBT
(a) PT IGBT

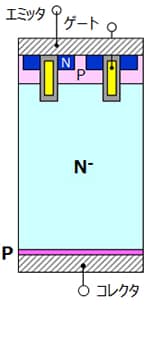

(b) NPT IGBT (NPT : Non-Punch-Through)
(b) NPT IGBT (NPT : Non-Punch-Through)

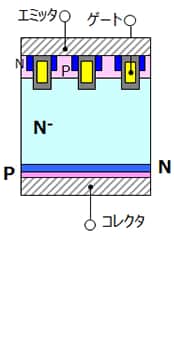

(c) Thin-PT IGBT (FS-IGBT)
(c) Thin-PT IGBT (FS-IGBT)

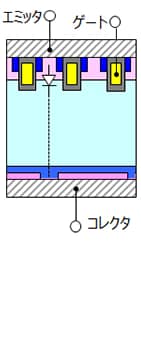

(d) RC-IGBT
(d) RC-IGBT
