DCL540C01

スタンダードデジタルアイソレーター

  • 関連リファレンスデザイン(1)

データシート

DCL540C01 データシート/日本語[2024年08月]PDF: 1359KB

データシート

DCL540C01 データシート/英語[2024年08月]PDF: 1074KB

IBISモデル

IBISモデル[2023年03月]IBS: 280KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年11月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年11月]PDF: 104KB

アプリケーションノート

デジタルアイソレーターの基本特性と特長[2023年04月]PDF: 1161KB

アプリケーションノート

Digital Isolator EMC アプリケーションノート[2023年03月]PDF: 2626KB

アプリケーションノート

スタンダードデジタルアイソレーター用語説明[2022年01月]PDF: 671KB

カタログ

セレクションガイド アイソレーター&ソリッドステートリレー 2024Rev2.0[2024年08月]PDF: 14710KB

データシート

DCL540C01 データシート/日本語[2024年08月]PDF: 1359KB

データシート

DCL540C01 データシート/英語[2024年08月]PDF: 1074KB

アプリケーションノート

デジタルアイソレーターの基本特性と特長[2023年04月]PDF: 1161KB

アプリケーションノート

Digital Isolator EMC アプリケーションノート[2023年03月]PDF: 2626KB

アプリケーションノート

スタンダードデジタルアイソレーター用語説明[2022年01月]PDF: 671KB

IBISモデル

IBISモデル[2023年03月]IBS: 280KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年11月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年11月]PDF: 104KB

カタログ

セレクションガイド アイソレーター&ソリッドステートリレー 2024Rev2.0[2024年08月]PDF: 14710KB

製品概要

特長 2.5V/3.3V/5V電源駆動 / 高CMTI / 150Mbps超高速 / 4チャネル
用途 FA機器用 / PLC用 / SMPS(スイッチング電源)
回路数 4
構成 Forward:4,Reverse:0
RoHS Compatible Product(s) (#) 適合品あり
安全規格 認定品　:　UL 1577 / cUL (CSA Component Acceptance Service No. 5A) / EN IEC 62368-1 (VDE) / GB 4943.1-2022 (CQC) / DIN EN IEC 60747-17

*安全規格(UL 1577)のオンライン認証はこちらからご確認ください。
*安全規格(cUL)のオンライン認証はこちらからご確認ください。

パッケージ

東芝パッケージ名 SOIC16-W
外観 SOIC16-W
ピン数 16
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 10.3×10.0×2.45
パッケージ寸法図 表示
参考パッド寸法図 表示

 詳細は東芝パッケージ名のリンク先をご確認ください。

絶対最大定格

項目 記号 値 単位
電源電圧 VDD1 VDD1 -0.5 to 6 V
電源電圧 VDD2 VDD2 -0.5 to 6 V
動作温度 Topr -40 to 110 ℃

電気的特性

項目 記号 測定条件 値 単位
絶縁耐圧(1分間)[BVS] (Min) BVS t=60sec 5000 Vrms
コモンモード過渡耐性[CMTI] (Min) CMTI - 100 kV/μs
伝送レート (Max) - - 150 Mbps
電源電圧(推奨動作条件) VDD1 (Min) VDD1 - 2.25 V
電源電圧(推奨動作条件) VDD1 (Max) VDD1 - 5.5 V
電源電圧(推奨動作条件) VDD2 (Min) VDD2 - 2.25 V
電源電圧(推奨動作条件) VDD2 (Max) VDD2 - 5.5 V
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2023年03月

2024年11月

2024年11月

リファレンスデザイン

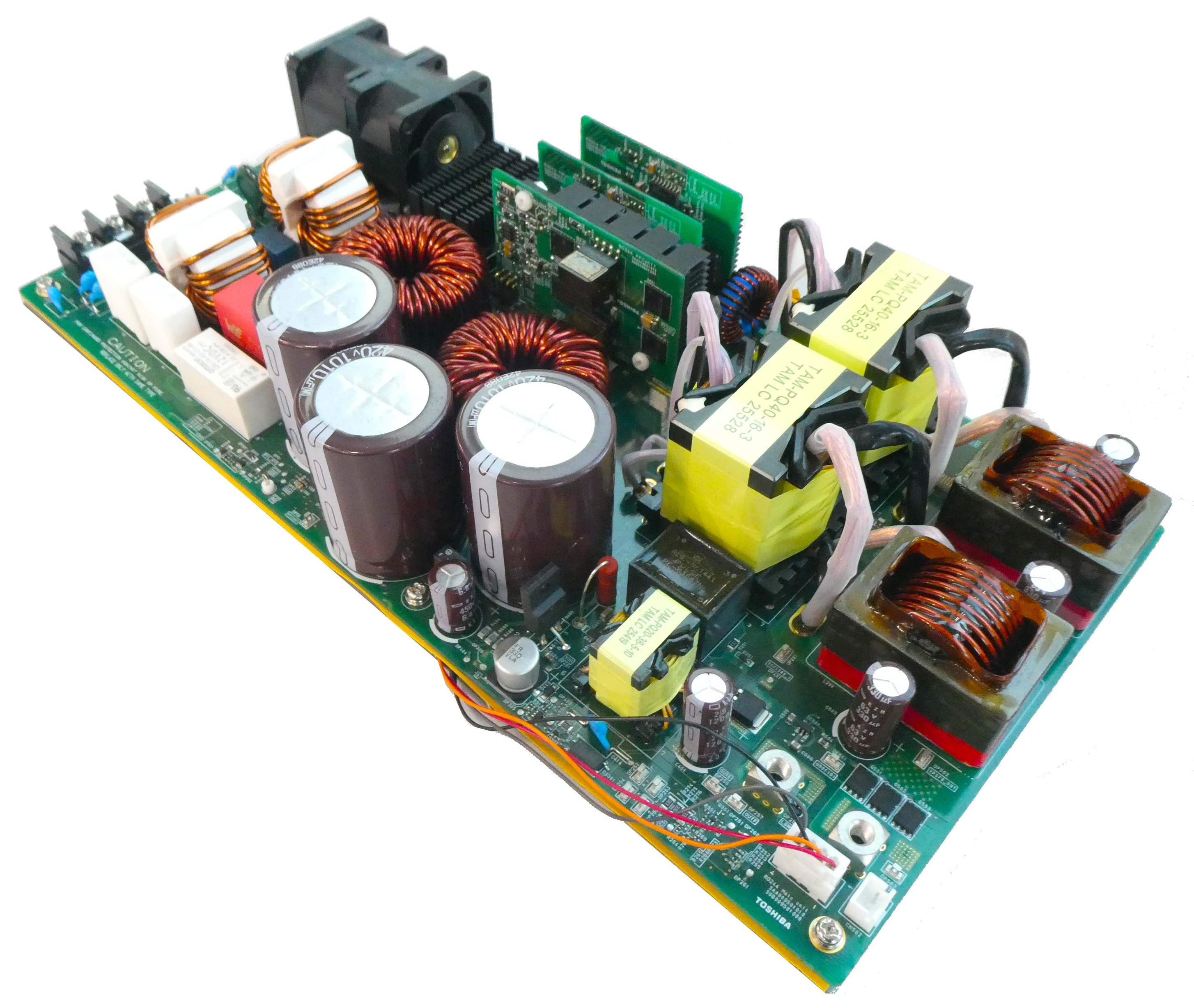

基板写真(例)
1.6 kW サーバー用電源 (アップグレード版)
東芝最新のパワーデバイスとデジタルアイソレータ—を搭載し、同一トポロジーの既存リファレンスデザインに対し全負荷領域で効率向上を実現した1Uサイズの12 V 出力1.6 kW サーバー用電源。回路各部の設計ポイントの解説、設計データ、使用方法などを提供。
詳細

アプリケーション

プログラマブルロジックコントローラー（PLC）
プログラマブル・ロジック・コントローラー (PLC) の設計では、高機能化、低消費電力化、小型化などが重要です。ここでは回路構成例などとともに、電源部、入出力モジュール部、制御信号通信部などに適した幅広い半導体製品の情報を提供しています。
詳細
