TCTH021BE

過熱監視IC

  • 関連リファレンスデザイン(3)

データシート

TCTH021BE データシート/日本語[2023年04月]PDF: 1057KB

データシート

TCTH021BE データシート/英語[2023年04月]PDF: 888KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

アプリケーションノート

ThermoflaggerTM (過熱監視IC) TCTH0シリーズとPTCサーミスターを用いた回路提案[2024年02月]PDF: 477KB

アプリケーションノート

ThermoflaggerTM (過熱監視IC) TCTH0シリーズ　アプリケーションノート[2023年05月]PDF: 830KB

カタログ

ミニカタログ　シンプルな過熱監視ソリューションを実現するThermoflagger[2024年12月]PDF: 1040KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ　東芝の回路保護ソリューション&スイッチソリューション[2023年06月]PDF: 630KB

データシート

TCTH021BE データシート/日本語[2023年04月]PDF: 1057KB

データシート

TCTH021BE データシート/英語[2023年04月]PDF: 888KB

アプリケーションノート

ThermoflaggerTM (過熱監視IC) TCTH0シリーズとPTCサーミスターを用いた回路提案[2024年02月]PDF: 477KB

アプリケーションノート

ThermoflaggerTM (過熱監視IC) TCTH0シリーズ　アプリケーションノート[2023年05月]PDF: 830KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

カタログ

ミニカタログ　シンプルな過熱監視ソリューションを実現するThermoflagger[2024年12月]PDF: 1040KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ　東芝の回路保護ソリューション&スイッチソリューション[2023年06月]PDF: 630KB

製品概要

用途 民生機器 / IOT/ウエアラブル機器 / USB電源 / モバイル機器
特長 PTCサーミスターを用いた高精度な過熱監視 / 低消費電流
回路数 1
FLAG信号出力 オープンドレイン
内蔵機能 FLAG 信号出力
RoHS Compatible Product(s) (#) 適合品あり

パッケージ

東芝パッケージ名 SOT-553 (ESV)
外観 ESV
JEITA SC-107BB
パッケージコード SOT-553
ピン数 5
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 1.6×1.6×0.55
パッケージ寸法図 表示
参考パッド寸法図 表示

 詳細は東芝パッケージ名のリンク先をご確認ください。

絶対最大定格

項目 記号 値 単位
電源電圧 (Max) VDD 6.0 V
電源電圧 (Min) VDD -0.3 V
接合温度 Tj 150 ℃
保存温度 (Min) Tstg -55 ℃
保存温度 (Max) Tstg 150 ℃

電気的特性

項目 記号 測定条件 値 単位
動作温度 Topr - -40 to 125 ℃
動作電源電圧 (Max) VDD - 5.5 V
動作電源電圧 (Min) VDD - 1.7 V
PTCO出力電流 (Typ.) IPTCO Tj=25℃ 10 μA
検知電圧 (Typ.) VDET Tj=25℃ 0.5 V
消費電流 (Typ.) IDD10U Tj=25℃ 11.3 μA
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2024年12月

2024年12月

オーダー品番

オーダー品番（代表例） MOQ(pcs) 信頼性データ RoHS 備考
TCTH021BE,LF 4000 - Yes 一般用途

リファレンスデザイン

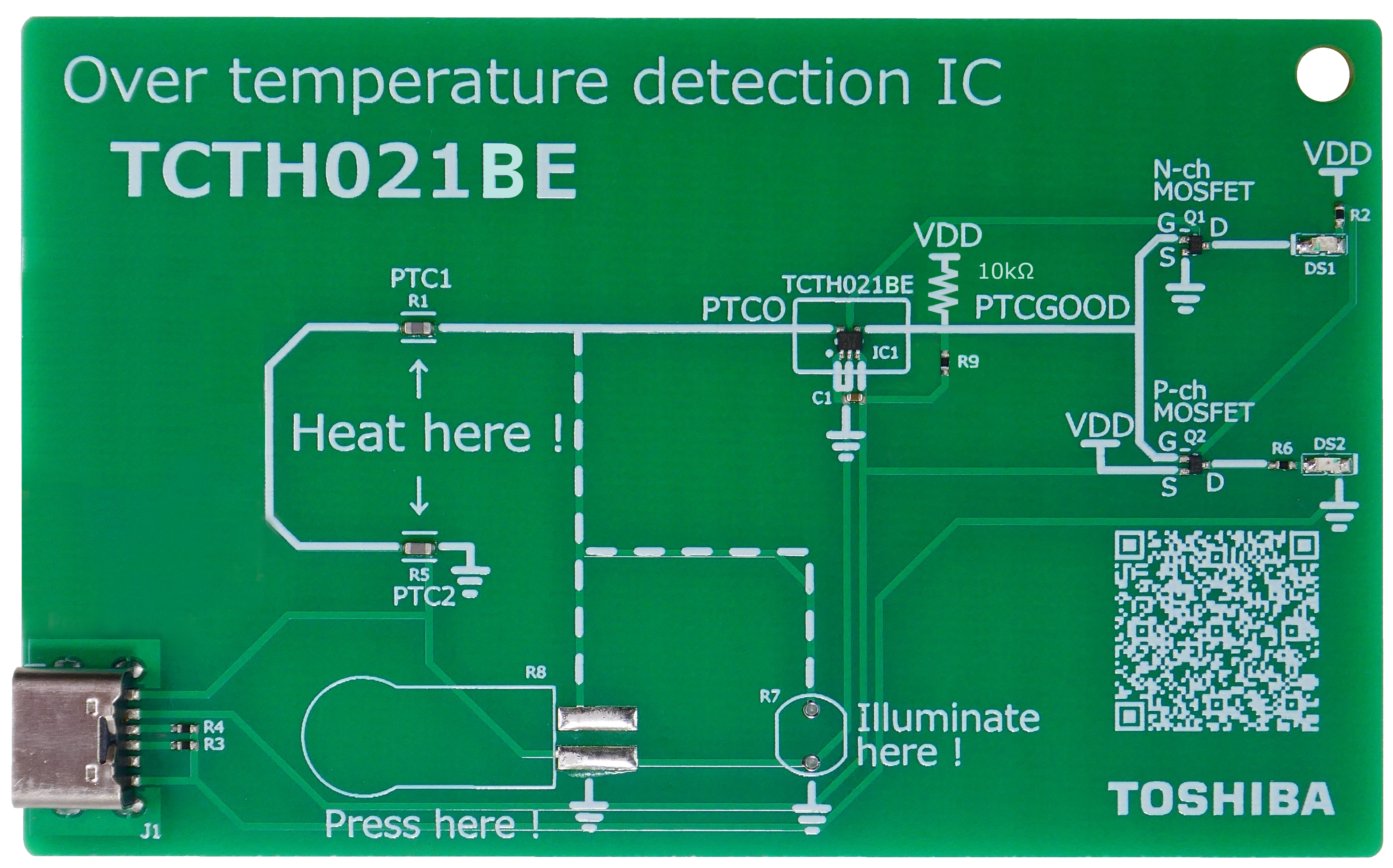

過熱監視IC Thermoflagger™ 応用回路 (TCTH021BE / オープンドレイン出力タイプ)
PTCサーミスターと組み合わせて機器内の複数箇所で過熱を検出できる過熱監視IC Thermoflagger™ 応用回路 (TCTH021BE / オープンドレイン出力タイプ)。過熱検出回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細

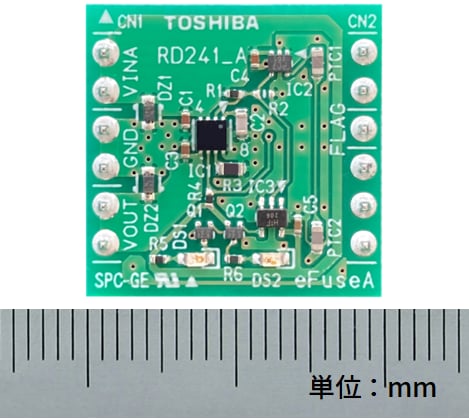

これは、eFuse IC応用回路 (過熱遮断) の画像です。
eFuse IC応用回路 (過熱遮断)
eFuse IC応用回路 (過熱遮断) を小型基板に実現。ThermoflaggerTM (過熱監視 IC) と組み合わせて異常発熱を検知し出力を遮断する回路を開発。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細
これは、eFuse IC 応用回路 (過電流保護強化) の画像です。
eFuse IC 応用回路 (過電流保護強化)

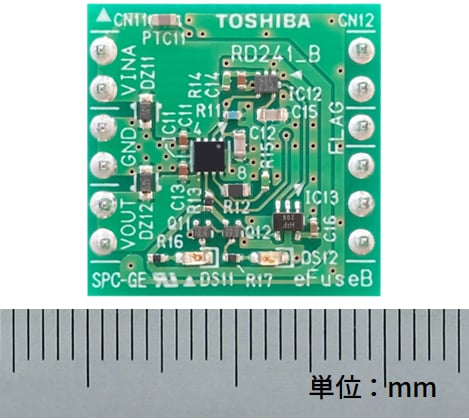

eFuse IC応用回路 (過電流保護強化) を小型基板に実現。ThermoflaggerTMを過電流検出デバイスとして使用し、eFuse ICと組み合わせて高精度な過電流遮断を行う回路を開発。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
