パワースライドドア

パワースライドドア

パワースライドドアの設計では、モーターロック電流に対する耐量確保、低消費電力化などが重要です。ここでは回路構成例などとともに、モーター駆動部、電源部などに適した幅広い半導体製品の情報を提供しています。

全体ブロック図

全体ブロック図の中で詳細を確認したいエリアをクリックしてください。当社の提案するサブブロック図へのリンクを表示します。

 Meter Computer Meter Computer Verification Verification ECU ECU MCU MCU Fuel Lid Closed Fuel Lid Closed Detection Switch Detection Switch Steering Wheel Switch Steering Wheel Switch Power Supply Power Supply Pinch Detection Signal Pinch Detection Signal Touch Sensor Touch Sensor Shift Position Sensor Shift Position Sensor Electronic Key Electronic Key Indoor Tuner Indoor Tuner Slide Door Slide Door Unlock Detection Switch Unlock Detection Switch Foot Brake Foot Brake Detection Switch Detection Switch Parking Brake Parking Brake Detection Switch Detection Switch Power Switch Power Switch Power Slide Door Switch Power Slide Door Switch Power Slide Power Slide Door ECU Door ECU Slide Door Motor Slide Door Motor Closer Motor Closer Motor Lock Lock / / Release Release Motor Motor Main Switch Main Switch M M M M M M Power supply ON/OFF control and reverse connection protection circuit Drive circuit for DC motor
DCモーター駆動回路

電動スライドドア用ブラシ付きDCモーター駆動回路例

電動スライドドア用ブラシ付きDCモーター駆動回路例

電動スライドドア用三相ブラシレスDCモーター駆動回路例

電源ON/OFF制御、 電源逆接保護回路

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

サブブロック図

DCモーター駆動回路

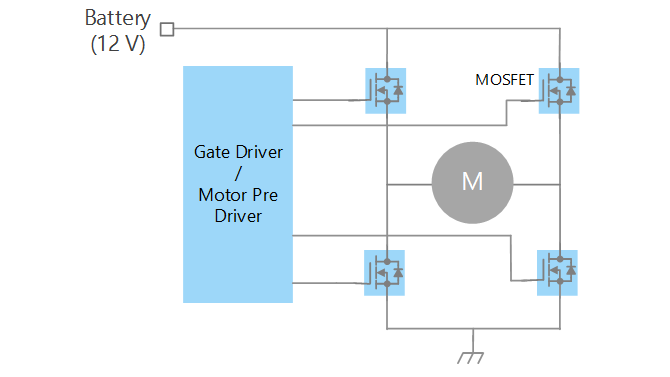

ブラシ付きDCモーター駆動回路(1)

電動スライドドア用ブラシ付きDCモーター駆動回路例

電動スライドドア用ブラシ付きDCモーター駆動回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK_plus SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
U-MOSシリーズ 60 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) TSON Advance(WF) SOP Advance(WF) SOP Advance(WF) DPAK_plus
VDSS (Max) [V] 60 60 60 60 60
ID (Max) [A] 20 40 70 110 90
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0120 0.0067 0.0032 0.0021 0.0033
極性 N-ch N-ch N-ch N-ch N-ch
ブラシ付きDCモータープリドライバー
品番
東芝パッケージ名 LQFP48-P-0707-0.50
製品分類 車載用Hブリッジドライバ
ブラシ付きDCモーター駆動回路(2)

電動スライドドア用ブラシ付きDCモーター駆動回路例

電動スライドドア用ブラシ付きDCモーター駆動回路例
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 USM USM USM
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
アクティブクランプ内蔵MOSFET
品番
東芝パッケージ名 SOT-23F SOT-23F
VDSS (Max) [V] 38 38
ID (Max) [A] 2.0 2.0
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.41 0.176
極性 N-ch + Active Clamp Zener N-ch + Active Clamp Zener
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK_plus SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ブラシレスDCモーター駆動回路

電動スライドドア用三相ブラシレスDCモーター駆動回路例

電動スライドドア用三相ブラシレスDCモーター駆動回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK_plus SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
U-MOSシリーズ 60 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) TSON Advance(WF) SOP Advance(WF) SOP Advance(WF) DPAK_plus
VDSS (Max) [V] 60 60 60 60 60
ID (Max) [A] 20 40 70 110 90
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0120 0.0067 0.0032 0.0021 0.0033
極性 N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (モーター用)
品番
東芝パッケージ名 PS-8 (SON8-P) WQFN32 SSOP30(SSOP30-P-300-0.65)
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +0.5/-0.5 +1.5/-1 +1.5/-1
ブラシレスDCモータープリドライバー
品番
東芝パッケージ名 QFP64-P-1010-0.50C P-VQFN48-0707-0.50-005
製品分類 車載用プリドライバ 車載用プリドライバ
電源ON/OFF制御、 電源逆接保護回路

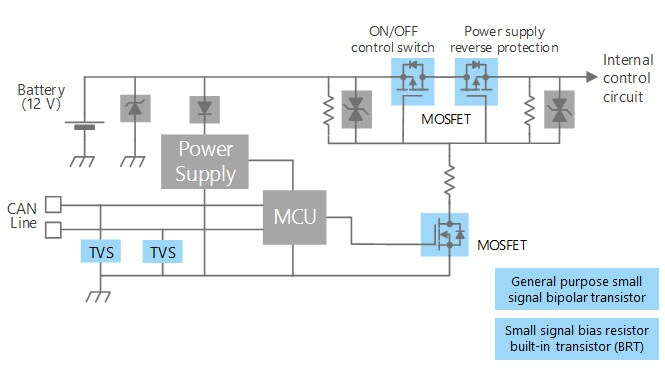

電源ON/OFF制御、 電源逆接保護回路 (P-ch タイプ)

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用P-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ -40 V / -60 V P-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) SOP Advance(WF) SOP Advance(WF) DPAK_plus
VDSS (Max) [V] -40 -40 -60 -40
ID (Max) [A] -40 -100 -90 -90
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0096 0.0031 0.0083 0.0043
極性 P-ch P-ch P-ch P-ch
汎用小信号MOSFET
品番
東芝パッケージ名 S-Mini S-Mini VESM
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SSM SSM USM USM S-Mini S-Mini
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [mA] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 ES6 ES6 US6 US6
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [mA] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [mA] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 USM USM USM
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
電源ON/OFF制御、 電源逆接保護回路 (N-ch タイプ)

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例

12 Vパワーライン用N-ch MOSFETを用いたON/OFF制御および逆接保護回路例
U-MOSシリーズ 40 V系 N-ch MOSFET
品番
東芝パッケージ名 TSON Advance(WF) DPAK_plus SOP Advance(WF) DSOP Advance(WF)L S-TOGL L-TOGL
VDSS (Max) [V] 40 40 40 40 40 40
ID (Max) [A] 40 120 150 150 200 400
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.0038 0.00135 0.00079 0.00079 0.00066 0.00030
極性 N-ch N-ch N-ch N-ch N-ch N-ch
ゲートドライバー (スイッチ用)
品番
東芝パッケージ名 PS-8 (SON8-P) SSOP16 WSON10A
VBB (Max) [V]
VCC (Max) [V]
IO (Max) [A] +5mA/ Internally Limited   Internally Limited /-5m
汎用小信号MOSFET
品番
東芝パッケージ名 S-Mini S-Mini VESM
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
極性 N-ch P-ch P-ch
汎用小信号バイポーラートランジスター
品番
東芝パッケージ名 SSM SSM USM USM S-Mini S-Mini
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [mA] -0.15 0.15 0.15 -0.15 0.15 -0.15
極性 PNP NPN NPN PNP NPN PNP
小信号抵抗内蔵型トランジスター (BRT)
品番
東芝パッケージ名 ES6 ES6 US6 US6
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [mA] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [mA] 0.1 -0.1 0.1 -0.1
極性 (Q1) NPN PNP NPN PNP
極性 (Q2) NPN PNP NPN PNP
TVSダイオード (CAN通信用)
品番
東芝パッケージ名 USM USM USM
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
