単相PFC電源基本シミュレーション回路

OrCAD®を使用し単相PFC電源を検討する際の基本シミュレーション回路例のリファレンスデザインです。動作概要、部品選定ガイド、シミュレーション波形例、シミュレーション回路使用法などを提供します。

これは、単相PFC電源基本シミュレーション回路の回路図です。

特長

  • シミュレーション回路、素子モデルを一括提供
  • 電源仕様、使用素子等自由に編集可能
  • 電源仕様、回路パラメータをOrCAD®画面上で設定可能

概要

  • OrCAD®上で動作可能な単相PFC電源の基本シミュレーション回路
入力電圧 AC 90~264V
出力電圧 DC 400V
出力電力 500W

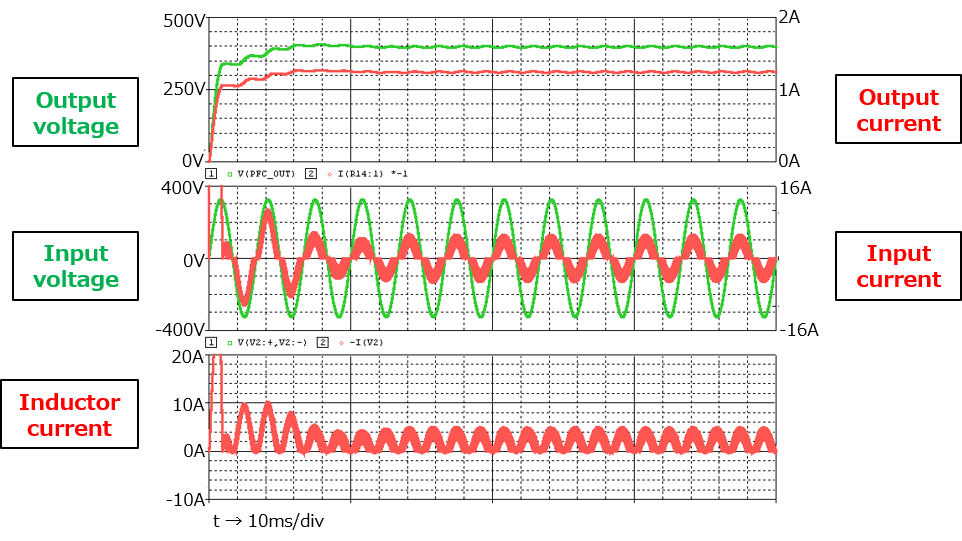

これは、単相PFC電源基本シミュレーション回路の波形です。
波形

デザインドキュメント

デザインドキュメントには以下のドキュメントが含まれます。

デザインデータ

デザインデータには以下のドキュメントが含まれます。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 500V<VDSS≤700V) 1 N-ch MOSFET, 600 V, 0.19 Ω@10V, TO-247, DTMOSⅣ
SiCショットキバリアダイオード 1 650 V/4 A SiC Schottky Barrier Diode, TO-220-2L
