DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164F使用)

インテリジェントパワーICを使用したDC300 V入力ブラシレスDCモーターセンサーレス駆動回路。モーター制御MCUによりベクトル制御を実現。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

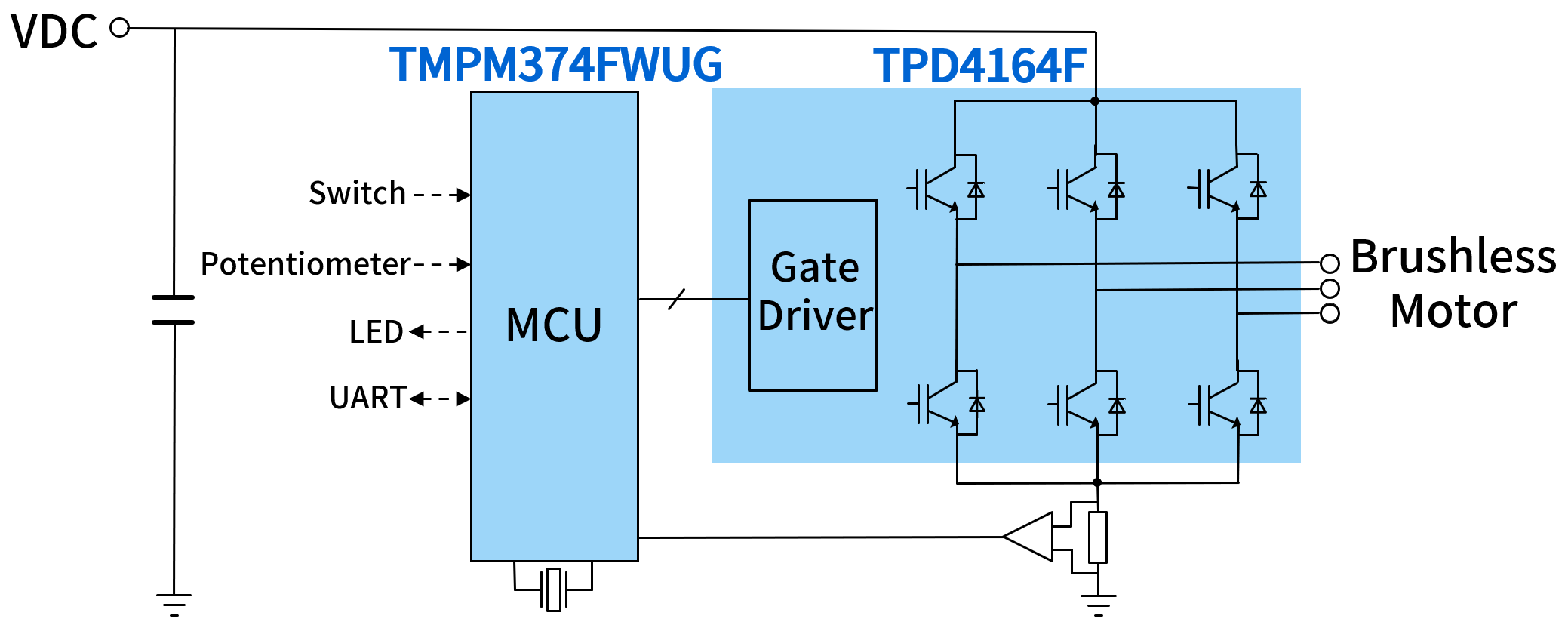

これは、DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164F使用)の画像です。
TMPM374FWUG TMPM374FWUG TPD4164F TPD4164F

クリックで詳細製品情報表示

特長

  • センサーレスベクトル制御, 3シャント構成と1シャント構成に対応
  • 外形サイズ:130 mm x 85 mm x 53.4 mm
  • コンパクトなインテリジェントパワーICとベクトル制御に対応したモーター制御MCUによるシンプルな構成

概要

モーター入力電圧 DC 120 ~ 340 V
最大モーター駆動電流 2 A (TPD4164F適用時)
制御入力電圧 DC 15 V, DC 5 V
制御方法 センサーレスベクトル制御

デザインドキュメント

デザインドキュメントには以下のドキュメントが含まれます。

デザインデータ

デザインデータには以下のドキュメントが含まれます。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
インテリジェントパワーデバイス 600V (高圧PWM DCブラシレス モータドライバ) モーター駆動・1 600 V/2 A 3-phase Brushless DC Motor Driver IC built-in Power Device, HSSOP31
TX03 モーター制御・1
