DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4165K使用)

インテリジェントパワーICを使用したDC300 V入力ブラシレスDCモーターセンサーレス駆動回路。モーター制御MCUによりベクトル制御を実現。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

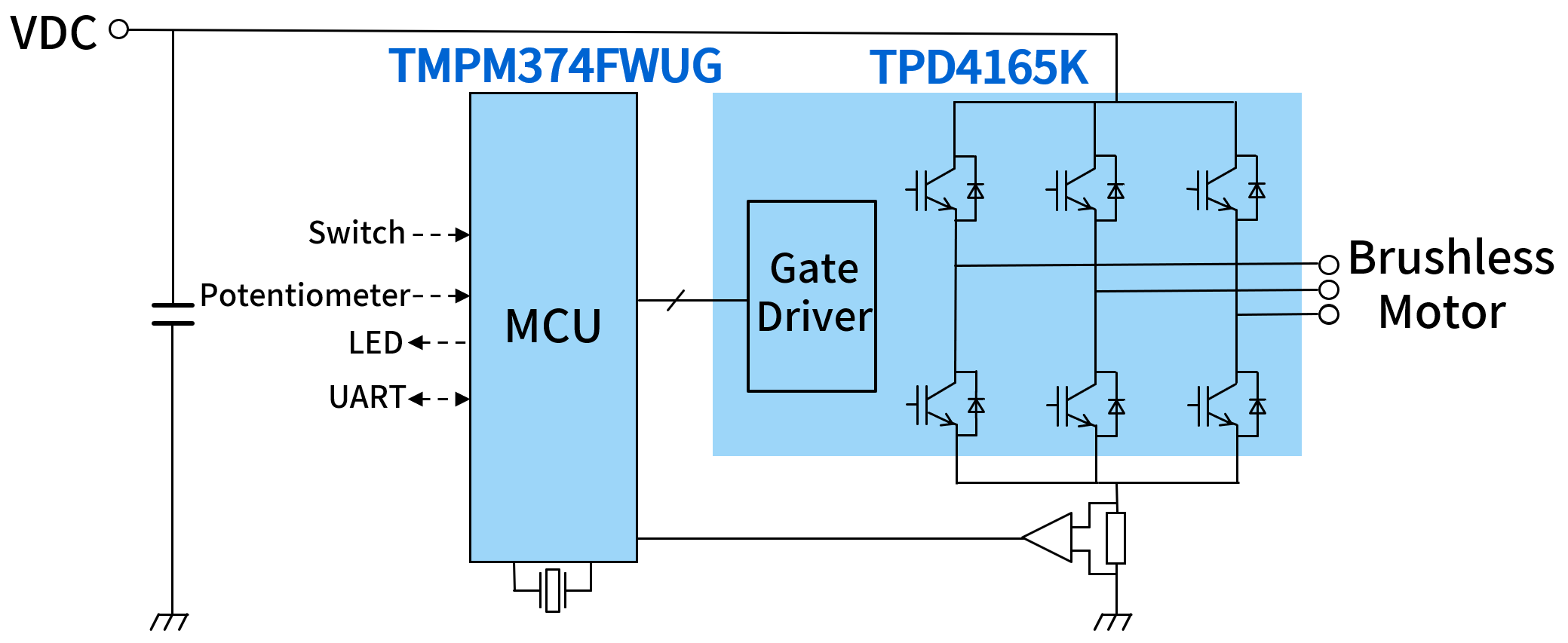

これは、DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4165K使用)の画像です。
TMPM374FWUG TMPM374FWUG TPD4165K TPD4165K

クリックで詳細製品情報表示

特長

  • センサーレスベクトル制御, 3シャント構成と1シャント構成に対応
  • 外形サイズ：130 mm x 85 mm x 53.4 mm
  • コンパクトなインテリジェントパワーICとベクトル制御に対応したモーター制御MCUによるシンプルな構成

概要

モーター入力電圧 DC 120 ～ 340 V
最大モーター駆動電流 3 A (TPD4165K適用時)
制御入力電圧 DC 15 V, DC 5 V
制御方法 センサーレスベクトル制御

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
インテリジェントパワーデバイス 600V (高圧PWM DCブラシレス モータードライバー) モーター駆動・1 600 V/3 A 3-phase Brushless DC Motor Driver IC built-in Power Device, HDIP30
TX03 モーター制御・1

関連ドキュメント

搭載製品のアプリケーションノートなど、類似回路の設計・検討に役立つ資料を提供。各タブをクリックして活用ください。

関連リファレンスデザイン

DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4204F使用)
DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164K使用)
DC300 V入力ブラシレスDCモーターセンサーレス駆動回路(TPD4164F使用)
