USB PD用車載昇降圧DC-DCコンバーター

USB PD用車載昇降圧DC-DCコンバーターの各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

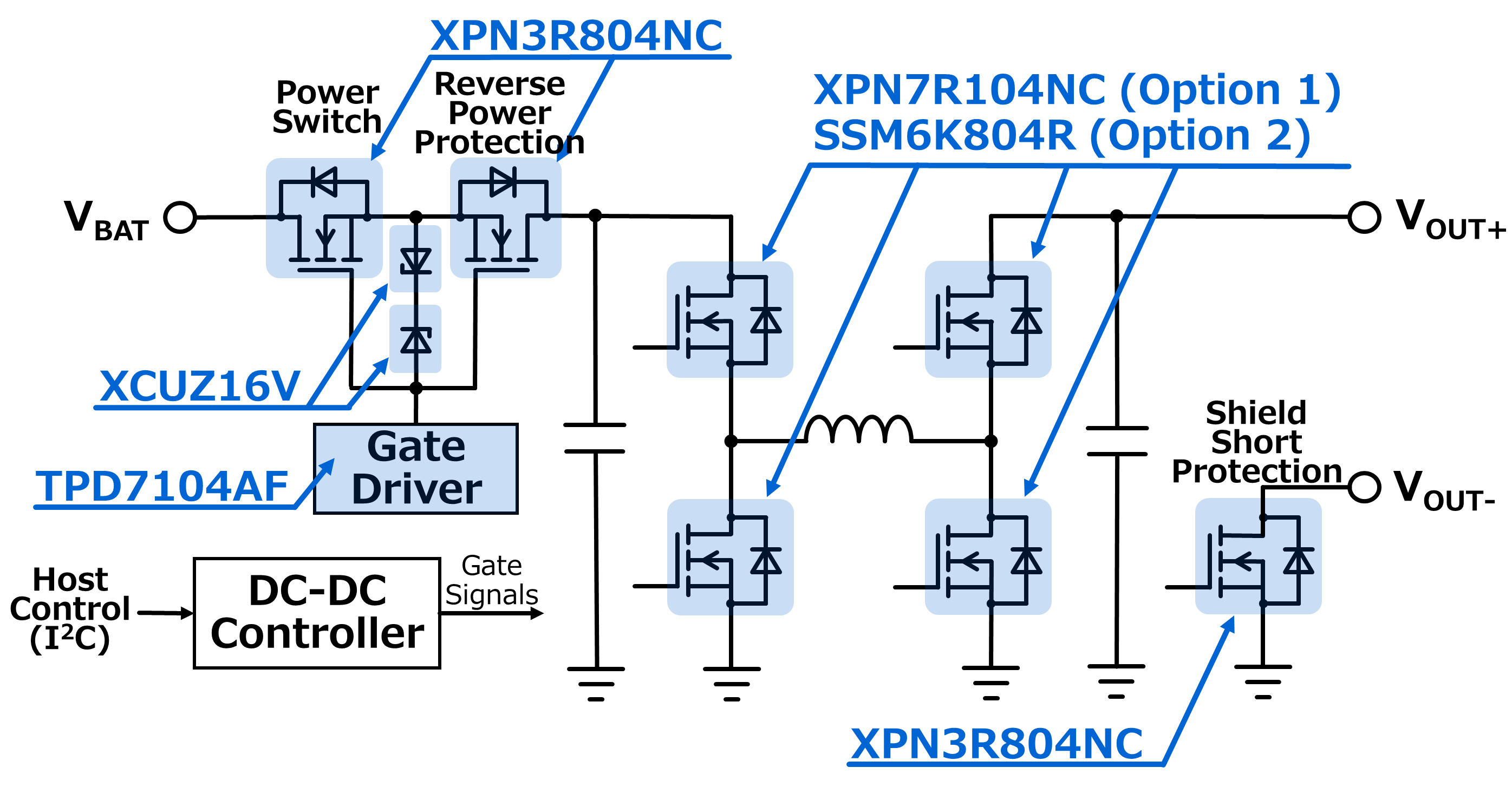

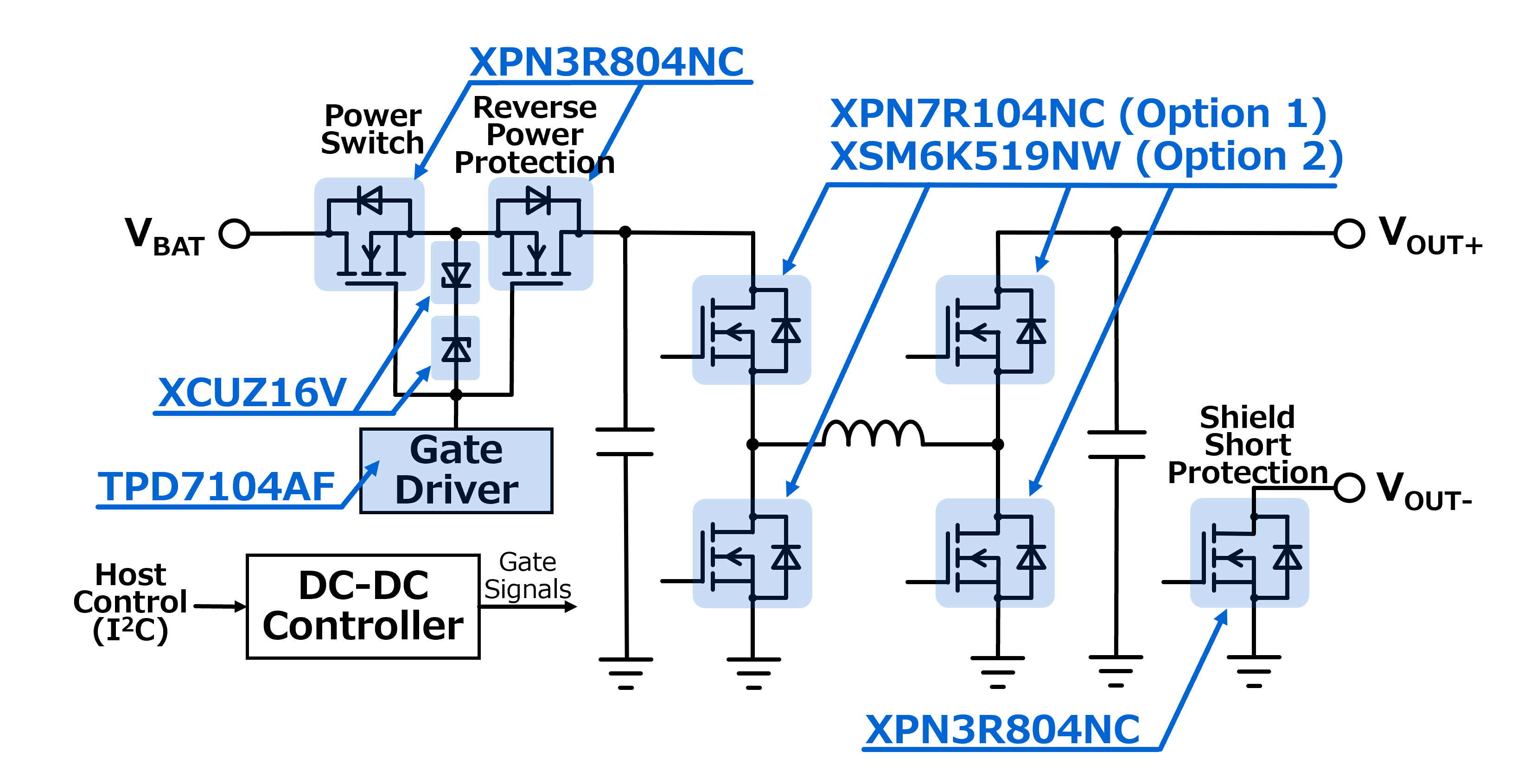

基板写真(例)
  XPN3R804NC XPN3R804NC XPN3R804NC TPD7104AF TPD7104AF XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC SSM6K804R XPN3R804NC XPN3R804NC

クリックで詳細製品情報表示

特長

  • 変換効率(Option 1)：最大 96.4 % (Vin = 10.5 V、 Vout = 15 V、 Power = 45 W)
  • 変換効率(Option 2)：最大 95.5 % (Vin = 10.5 V、 Vout = 15 V、 Power = 45 W)
  • 外形サイズ：90 mm x 40 mm
  • 各種MOSFETで提案

概要

入力電圧 DC 5 to 18 V, 12.6 V (標準)
出力電圧 DC 3.3 to 21 V
出力電力 60 W
回路構成 Hブリッジ型昇降圧回路

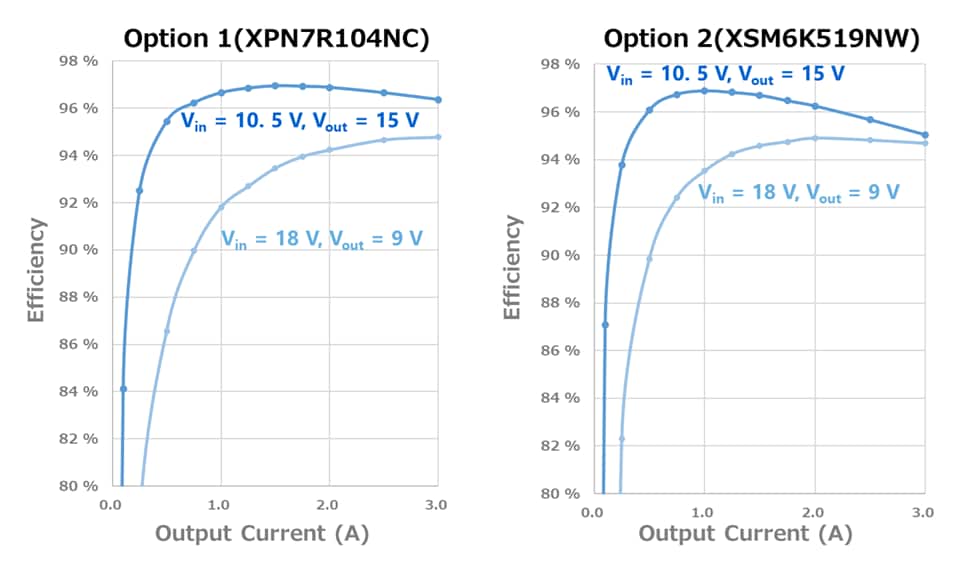

効率カーブ
効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) Hブリッジスイッチ (option1)・4
 N-ch MOSFET, 40 V, 20 A, 0.0071 Ω@10V, TSON Advance(WF)
小型・低オン抵抗MOSFET Hブリッジスイッチ (option2)・4
 N-ch, MOSFET, 40V, 12A, 18mΩ@4.5V, TSOP6F
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) スイッチ・3
 N-ch MOSFET, 40 V, 40 A, 0.0038 Ω@10V, TSON Advance(WF)
ツェナーダイオード ゲート信号保護・2
 16 V Zener Diode, SOD-323(USC)
インテリジェントパワーデバイス (ハイサイドパワーMOSFETドライバー チャージポンプ内蔵) ゲートドライバー・1
 Automotive Gate driver for High-side switch, PS-8
