機器の信頼性向上に貢献する電源ラインのサージ保護用ツェナーダイオードに15製品のラインアップを追加

これは、機器の信頼性向上に貢献する電源ラインのサージ保護用ツェナーダイオードに15製品のラインアップを追加の画像です。

当社は、開閉サージやパルス幅が長く直流に近い特性を持つ過電圧から半導体デバイスや機器の電源ラインを保護するツェナーダイオード「CMZBxxAシリーズ」15品種を製品化しました。

新製品は、生産終了予定のメサ構造製品CMZBxxシリーズの後継としてプレーナー構造化したものです (構造の特徴は以下をご参照ください)。新製品はCMZBxxシリーズと比べてツェナー電圧の規格幅を標準値±10%から±5%へ改善したため、電圧マージンの設計が容易になります。また、逆電流の最大値を10μAから0.5μAへ改善したことにより、待機時の消費電力が減少します。これらにより、機器設計の簡易化と、低消費電力化に貢献します。また、CMZBxxシリーズと同一パッケージの採用により置き換えも容易です。
主要な電源ラインに対応した、標準ツェナー電圧12~51Vの範囲で15種類をラインアップしており、さまざまな電圧値に対応できます。

新製品は、電源ラインのサージ保護に使用することにより、機器の信頼性向上に貢献します。

図 1. CMZBxxシリーズとCMZBxxAシリーズの構造比較図
図 1. CMZBxxシリーズとCMZBxxAシリーズの構造比較図

新製品の主な特長

  1. 開閉サージやパルス幅が長く直流に近い特性を持つ過電圧からのサージ保護が可能
  2. 主要な電源ラインに対応したツェナー電圧: VZ (typ.)=12~51V
  3. 高精度なツェナー電圧の規格幅: 標準値±5%
  4. 低い逆電流: IR (max)=0.5μA

特長の解説

1. 開閉サージやパルス幅が長く直流に近い特性を持つ過電圧からのサージ保護が可能

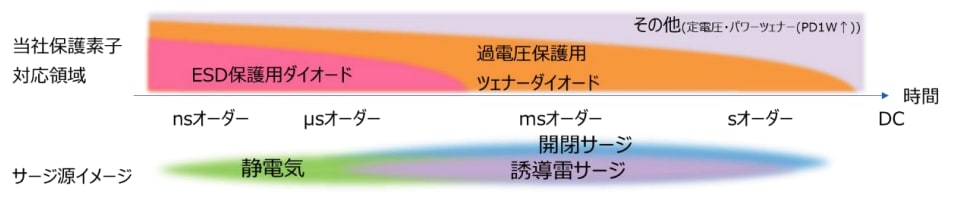

図 2. 過電圧保護に適したツェナーダイオードの対応領域
図 2. 過電圧保護に適したツェナーダイオードの対応領域

新製品は過渡的な過電圧パルスはもちろん、ESD保護用ダイオードでは保護が難しいパルス幅が長く直流に近い特性を持つ過電圧からも対象を保護できることが特長です。電源ラインなどでは回路開閉時に数ミリ秒に達する長いパルス幅の開閉サージが発生する場合があります。新製品は、開閉サージや直流に近い過電圧から半導体デバイスを保護できます。

2. 主要な電源ラインに対応したツェナー電圧: VZ (typ.)=12~51V

ツェナー電圧12~51Vと幅広くラインアップを展開し、民生、産業機器など、広い応用分野で使用できます。

3. 高精度なツェナー電圧の規格幅: 標準値±5%

新製品はプレーナー構造化によりプロセスの微細な調整が可能となったことで、ツェナー電圧の規格幅が従来製品CMZBxxシリーズの標準値±10%から±5%へと改善しました。これにより、より狭い電圧範囲で設計できるため、部品選定や回路定数の調整がしやすくなり、機器設計の簡易化に貢献します。

4. 低い逆電流: IR (max)=0.5μA

ツェナーダイオードは通常、電源ラインに常時接続されているため、逆電流が小さいほど待機時の消費電力を減らすことができます。新製品はプレーナー構造化によりPN接合が酸化膜で保護されることで、逆電流の最大値が従来品CMZBxxシリーズの10μAから0.5μAへ改善しました。これにより、機器の低消費電力化に貢献します。

アプリケーション

  • 民生用機器 (家庭用電化製品、電源など)
  • 産業用機器 (OA機器、電源など)

新製品の主な仕様

(特に指定のない限り、Ta=25°C)

品番 パッケージ ツェナー電圧 VZ (V) 動作抵抗 rd (Ω) 逆電流 IR (μA) 在庫検索 &
Web少量購入
名称 サイズ (mm) Min Typ. Max 測定電流 IZ (mA) Max 測定電流 IZ (mA) Max 測定電圧 VR (V)
Typ.
CMZB12A M-FLATTM 2.4×4.7×0.98 11.40 12.00 12.60 10 20 10 0.5 8.0 Buy Online
CMZB13A 12.35 13.00 13.65 10 20 10 0.5 9.0 Buy Online
CMZB15A 14.25 15.00 15.75 10 20 10 0.5 10.0 Buy Online
CMZB16A 15.20 16.00 16.80 10 20 10 0.5 11.0 Buy Online
CMZB18A 17.10 18.00 18.90 10 20 10 0.5 13.0 Buy Online
CMZB20A 19.00 20.00 21.00 10 20 10 0.5 14.0 Buy Online
CMZB24A 22.80 24.00 25.20 10 20 10 0.5 17.0 Buy Online
CMZB27A 25.65 27.00 28.35 10 20 10 0.5 19.0 Buy Online
CMZB30A 28.50 30.00 31.50 10 20 10 0.5 21.0 Buy Online
CMZB33A 31.35 33.00 34.65 10 20 10 0.5 26.4 Buy Online
CMZB36A 34.20 36.00 37.80 9 20 9 0.5 28.8 Buy Online
CMZB39A 37.05 39.00 40.95 8 30 8 0.5 31.2 Buy Online
CMZB43A 40.85 43.00 45.15 7 30 7 0.5 34.4 Buy Online
CMZB47A 44.65 47.00 49.35 6 50 6 0.5 37.6 Buy Online
CMZB51A 48.45 51.00 53.55 6 50 6 0.5 40.8 Buy Online
